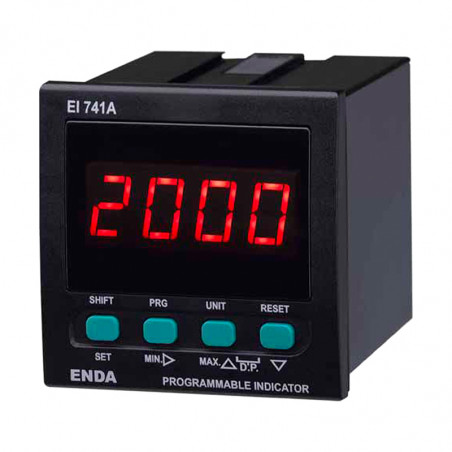

программируемый дисплей EI741A
  • программируемый дисплей EI741A

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: Sisel

программируемый дисплей EI741A

Габариты 72x72mm.
Дисплей 4 цифры
Простое обслуживание при помощи передней панели.
Регулировка шкалы: -1999...4000.
4 стандартных входа: 0...20mA, 4...20mA, 0...1V, 0...10V.
Запись мин и макс. измеряемой величины.
Функция сохранения мин.или макс. величины на дисплее.

Технические данные:

Условия рабочей среды
- Температура работы/ складирования 0...50°C / -25...70°C
- Макс. относительная влажность 80% (темп. <31°C)
- Степень заиты норма EN 60529 передняя панель: IP60, задняя панель: IP20
- Высота макс. 2000m
Не применять индикатора в среде агрессивных и легковоспламеняющихся газов.

Электрические параметры:
- Питание 230V AC +10% -20% или 24V AC ±10% или 24V DC ±10%
- Потребление мощности < 7VA
- Подключение наконечник с винтами 2,5mm2
- Память данных EEPROM (мин. 10 лет)
- EMC EN 61326-1: 1997, A1: 1998, A2: 2001
- Требования по безопасности EN 61010-1: 2001 (степень примеси 2, кат. перенапряжеий II, кат. измерений I)
Нельзя употреблять индикатора в местах с II, III, IV кат. измерений

Входы
  Диапазон измерения Точность измерения Входной импеданс
Мин. Макс.
0...1V DC 0 V 1,1V ±0.5% (полного диапазона) прибл. 11kΩ
0...10V DC 0 V 14V ±0.5% (полного диапазона) прибл. 11kΩ
0...20mA DC 0 mA 25mA ±0.5% (полного диапазона) прибл. 5Ω
4...20mA DC 0 mA 25mA ±0.5% (полного диапазона) прибл. 5Ω

В случае использования входного тока входной импеданс составляет 5W. Поэтому, в случае использования этого входа, входные напряжения должны быть свободными. Иначе показатель будет поврежден. Чтобы изменить вход с напряжения на токовой во время работы, необходимо в первую очередь отключить вход напряжения, а потом совершить изменения входа.

Выходы
- Дополнительное питание 12V DC, макс. 50mA (нерегулированное) или
  8V DC, макс. 50mA (регулированное) или
  5V DC, макс. 50mA (регулированное)
Корпус
- Тип корпуса приспособлен к панельному монтажу DIN 43 700
- Габариты 72 x 72 x 97mm
- Вес прибл. 350g
- Материал корпуса пластмасса
Для очистки показателя нельзя употреблять ни растворителей ни коррозионных жидкостей

Тип Напряжение питания Дополнительный вход питания *
EI741A 230V AC
EI741A-ASXX 230V AC +
EI741A-24AC 24V AC
EI741A-24AC-ASXX 24V AC +
EI741A-SM 9-30VDC / 7-24VAC
EI741A-SM-ASXX 9-30VDC / 7-24VAC +

Замечание:
*Дополнительный вход питания: XX-дополнительное напряжение питания, напр. AS = 12V 50mA (не регулированное),AS08 = 8VDC 50mA (регулированное)
AS05 = 5V DC 50mA (регулированное)

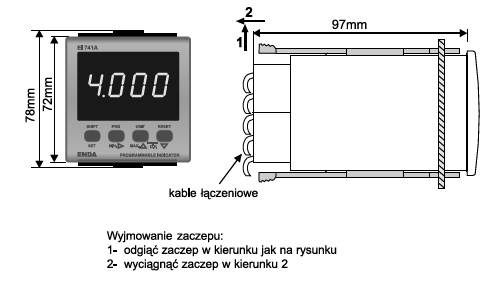

Габариты:
