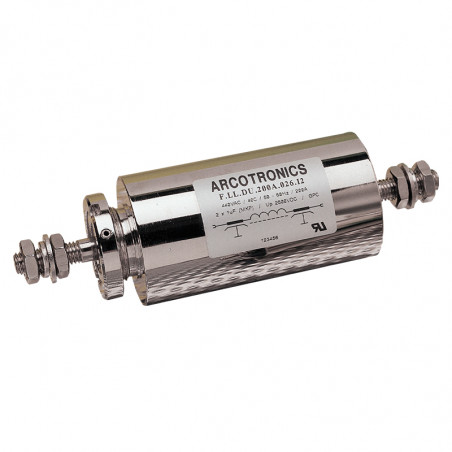

Прпускной фильтр серия F.LL.DH-F.LL.DU
  • Прпускной фильтр серия F.LL.DH-F.LL.DU

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: Arcotronics

Прпускной фильтр серия F.LL.DH-F.LL.DU

Технические данные:
Номинальное напряжениеUN ):
указано в таблице
Номинальный ток (IN):
определённый для температуры окружающей среды 40°C
Испытание напряжения (2с):
указано в таблице
Диапазон рабочей температуры:
от -40°C до 85°C
Климатическая категория:
GPC (40/85/56)


Пример обозначения: F.LL.DH.016A.025.I0

Тип
F.LL.		 IN
[A]		 UN(V)
AC(50/60Hz)/DC		 Согласно норме
VDE0565-1-A		 Испытание
напряжение
VDC		 Габариты Типичное вносимое затухание (dB)
A
[мм]		 B
[мм]		 0,01
[MHz]		 0,1
[MHz]		 1
[MHz]		 10
[MHz]		 100
[MHz]		 1000
[MHz]
C[µF] Cl.
DH.016A.025.I0 16 250 / 440 2x0,1 Y 2700 57,5 140 - - 35 90 >100 >100
DH.025A.025.I0 25 250 / 440 2x0,1 Y 2700 57,5 140 ^ ^ 35 90 >100 >100
DH.040A.025.I0 40 250 / 440 2x0,1 Y 2700 57,5 140 - - 35 90 >100 >100
DH.100A.025.I0 100 250 / 440 2x0,1 Y 2700 77,5 180 - - 20 90 >100 >100
DH.040A.026.I0 40 440 / 750 2x1 X2 2500 39,5 166 15 27 65 >100 >100 >100
DU.100A.026.I0 100 440 / 750 2x1 X2 2500 46,5 180 15 27 65 >100 >100 >100
DU.200A.026.I0 200 440 / 750 2x1 X2 2500 49,5 185 15 27 65 >100 >100 >100
DU.300A.026.I0 300 440 / 750 2x1 X2 2500 68 215 15 27 65 >100 >100 >100
DU.040A.225.I0 40 250 / 440 2x1,1 Y 2700 39,5 185 15 27 65 >100 >100 >100
DU.100A.225.I0 100 250 / 440 2x1,1 Y 2700 46,5 180 15 27 65 >100 >100 >100
DU.200A.225.I0 200 250 / 440 2x1,1 Y 2700 49,5 185 15 27 65 >100 >100 >100
DU.300A.225.I0 300 250 / 440 2x1,1 Y 2700 68 215 15 27 65 >100 >100 >100
DU.040A.445.I0 40 250 / 440 2x2,2 X2 1500 39,5 166 18 32 68 >100 >100 >100
DU.100A.445.I0 100 250 / 440 2x2,2 X2 1500 46,5 180 18 32 68 >100 >100 >100
DU.200A.445.I0 200 250 / 440 2x2,2 X2 1500 49 185 18 32 68 >100 >100 >100
DU.300A.445.I0 300 250 / 440 2x2,2 X2 1500 68 215 18 32 68 >100 >100 >100
DU.040A.945.I0 40 250 / 350 2x4,7 * 1075 39,5 166 28 42 90 >100 >100 >100
DU.100A.945.I0 100 250 / 350 2x4,7 * 1075 46,5 180 28 42 90 >100 >100 >100
DU.200A.945.I0 200 250 / 350 2x4,7 * 1075 49 185 28 42 90 >100 >100 >100
DU.300A.945.I0 300 250 / 350 2x4,7 * 1075 68 215 28 42 90 >100 >100 >100

Схема


Габариты [мм] и выводы
