Центробежные вентиляторы

Центробежные вентиляторы ebm-papst доступны с загнутыми вперед и назад лезвиями. Малошумные центробежные вентиляторы с загнутыми вперед лопатками также поставляются со спиральным корпусом. Центробежные вентиляторы с загнутыми назад лопатками сконструированы как вентиляторы с обгонной муфтой и не требуют спирального корпуса. В случае центробежных вентиляторов с двигателями с внешним ротором двигатель расположен в крыльчатке, что обеспечивает не только оптимальное охлаждение двигателя, но и особенно компактную конструкцию. Весь ассортимент доступен как с технологией переменного тока, так и с технологией GreenTech EC. Встроенная электроника не только особенно энергосберегающая, но и позволяет реализовать любые функции управления, мониторинга и обслуживания — как для умного дома, так и для Индустрии 4.0.

Преимущества центробежных вентиляторов от ebm-papst:

• Центробежные вентиляторы AC и EC с загнутыми вперед лопатками
• Вентиляторы низкого давления AC и EC "RadiCal"
• Системное решение EC "RadiCal" в спиральном корпусе
• ЕС-вентиляторы среднего давления "RadiPac" и "RadiFit"
• Компактная конструкция благодаря технологии двигателя с внешним ротором
• Широкий ассортимент продукции для любого применения
• 100% контроль скорости через аналоговый или последовательный интерфейс
• Высокая эффективность благодаря использованию технологии GreenTech EC
• Бесшумная работа благодаря оптимизированному управлению потоком и сложной коммутации двигателя EC
• Легкий запуск благодаря идеально согласованным компонентам: система управления/двигатель/вентилятор
• Большой выбор аксессуаров

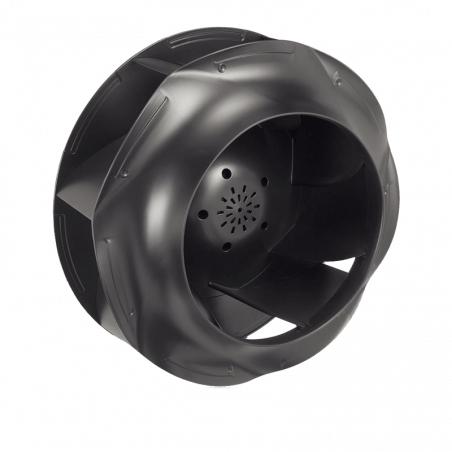

Рабочие колеса RadiCal изготовлены из высокотехнологичного композитного материала. Оптимизированное управление потоком в сочетании с высокоэффективными ЕС-двигателями GreenTech — не только для вентиляции и кондиционирования воздуха.

Это основные характеристики центробежных вентиляторов с загнутыми назад лопатками серии RadiCal. Небольшие вентиляторы RadiCal, установленные в аэродинамически оптимизированном корпусе 3D Scroll, являются последним дополнением.

Это усовершенствование включает в себя повышенную эффективность и дополнительные функции, такие как измерение воздушного потока, температуры или влажности воздуха.

Чтобы эти данные также можно было использовать, имеется дополнительный последовательный интерфейс MODBUS-RTU.

Рабочие колеса для размеров от 133 до 560 мм изготовлены из специального композитного материала. Это обеспечивает высокую скорость вращения и высокую удельную мощность вентилятора.

Форма рабочих колес была уточнена с помощью сложных имитационных моделей в сочетании с измерениями, выполненными на прототипах. Результатом является оптимизированный поток с низкими потерями через рабочее колесо; отсутствуют изменения поперечного сечения, вызывающие потери в рабочем колесе.

Равномерный профиль потока без ламинарного разделения приводит к уменьшению количества источников шума и улучшению акустики.

Изменения и дополнения, о которых стоит упомянуть в этом каталоге:

RadiCal с M3G150 Gen III:
В дополнение к предыдущим версиям теперь доступны размеры 500 и 560 с новыми ЕС-двигателями размера M3G150 Gen III. «Кроме того», потому что двигатели в сочетании с известными крыльчатками обеспечивают значительно повышенную производительность по воздуху. Чтобы проиллюстрировать преимущества производительности воздуха по сравнению с предыдущим
вентиляторов, их характеристические кривые показаны в семействах кривых для каждого типоразмера.

Активный PFC с RadiCal:
Размеры 500 и 560 теперь доступны с новым трехфазным двигателем мощностью 3 кВт со встроенным активным PFC.
С помощью этих продуктов мы теперь можем удовлетворить все более частые запросы на общее гармоническое искажение не более 5%.
Их характеристические кривые показаны вместе с характеристиками стандартных вентиляторов в семействе кривых.
Это позволяет легко найти сопоставимые типы.

Маленькие RadiCals с большим количеством того, что вам нужно:
Новым дополнением к каталогу является типоразмер 175 с различными комбинациями двигатель/крыльчатка.
Также новинкой являются RadiCals типоразмеров от 175 до 250 в версии с MODBUS-RTU и базовой версии PWM.
Размеры 190 и 225 являются первыми инновационными датчиками RadiCal в спиральном корпусе.
Различные конструкции от простого управления до интеллектуальных и автономных открывают совершенно новые возможности.

Новые RadiPacs отличаются следующими особенностями:

• Лучшая общая эффективность
• Комфортный уровень шума
• Компактный дизайн
• Быстрая доступность
• Легкий запуск с несложной настройкой управляющей электроники
• Точно настроенная система с предварительно настроенным двигателем / электроника управления / крыльчатка
• Plug & play: полностью собранный блок, готовый к установке
• Единый источник: один контакт для всего
• Логистические преимущества за счет полной установки
• Полная линейка продуктов без пробелов
• Нет магнитов с редкоземельными элементами

Являясь технологическим лидером в области систем вентиляции и приводов, компания ebm-papst пользуется спросом в качестве инженерного партнера во многих отраслях промышленности. С более чем 15 000 различных продуктов мы предлагаем правильное решение практически для любой задачи. Наши вентиляторы и приводы надежны, бесшумны и энергоэффективны.

Измерение расхода воздуха:

Метод дифференциального давления сравнивает статическое давление перед входным кольцом со статическим давлением во входном кольце.

Расход воздуха можно рассчитать по перепаду давления (между статическими давлениями) по следующему уравнению:

q_V=k*√∆p q_V в [m³/h] и ∆p в [Pa]

Если поток воздуха необходимо регулировать, чтобы он оставался постоянным, давление на входе должно поддерживаться постоянным:

∆p = q_V² : k² q_V в [m³/h] и ∆p в [Pa]

k учитывает специфические свойства входного кольца.

Давление снимается в 1 (4) точках по окружности впускного кольца. Соединение с заказчиком состоит из встроенного Т-образного шлангового фитинга. Шланговый фитинг подходит для пневматических шлангов с внутренним диаметром 4 мм.

k-факторы: (для входных колец RadiCal)

Высокие стандарты для всей продукции ebm-papst

В ebm-papst мы всегда стремимся улучшить нашу продукцию, чтобы иметь возможность предлагать клиентам именно то, что им нужно для удовлетворения их конкретных требований. Тщательный мониторинг рынка позволяет нам постоянно вносить усовершенствования в наши продукты. Как показывают технические параметры, перечисленные ниже, вы всегда можете быть уверены, что найдете правильное решение от ebm-papst для любого применения, которое вы себе представляете.

Общие параметры производительности

Любые отклонения от технических данных и технических параметров, описанных здесь, указаны в паспорте конкретного продукта.

Степень защиты

Степень защиты указана в спецификациях продукта.

Класс изоляции

Класс изоляции указан в паспорте изделия.

Положение установки

Положение установки указано в спецификациях продукта.

Отверстия для слива конденсата

Информация о отверстиях для слива конденсата содержится в технических паспортах конкретных продуктов.

Режим работы

Режим работы указан в паспорте изделия.

Класс защиты

Класс защиты указан в паспорте изделия.

Срок службы

Срок службы изделий ebm-papst зависит от двух основных факторов:

• Срок службы системы утепления
• Срок службы подшипниковой системы

Срок службы изоляционной системы в значительной степени определяется уровнем напряжения, температурой и условиями окружающей среды, такими как влажность и конденсация.

Срок службы подшипниковой системы в первую очередь определяется тепловой нагрузкой на подшипники. Для большинства нашей продукции мы используем необслуживаемые шарикоподшипники, которые можно устанавливать в любом положении. В качестве альтернативы можно использовать подшипники скольжения, как описано в технических паспортах конкретных продуктов.

Ориентировочно (в зависимости от общих условий) срок службы шарикоподшипников L10 составляет ок. 40 000 часов работы при температуре окружающей среды 40 °C.

Мы с удовольствием предоставим вам расчет ожидаемого срока службы на основе ваших конкретных условий использования.

Защита двигателя/тепловая защита

Информация о защите двигателя и тепловой защите содержится в технических паспортах конкретных продуктов.

В зависимости от типа двигателя и области применения предусмотрены следующие способы защиты:

• Защита от тепловой перегрузки, встроенная или внешняя
• PTC с электронной диагностикой
• Импедансная защита
• Защита от тепловой перегрузки с электронной диагностикой
• Ограничение тока с помощью электроники

Если используется внешнее устройство защиты от тепловой перегрузки, для отключения заказчик должен подключить имеющийся в продаже расцепитель. Для изделий, не оснащенных встроенной защитой от перегрева и не защищенных от ненадлежащего использования, должна быть установлена защита двигателя, соответствующая применимому стандарту.

Механическая деформация/параметры производительности

Вся продукция ebm-papst подвергается всесторонним испытаниям в соответствии с нормативными спецификациями, а также с учетом обширного опыта ebm-papst.

Вибрационные испытания

Испытание на вибрацию проводят следующим образом:

• Испытание на вибрацию при эксплуатации в соответствии с DIN IEC 68, часть 2-6
• Испытание на вибрацию в состоянии покоя в соответствии с DIN IEC 68, часть 2-6

Ударная нагрузка

Испытание на ударную нагрузку проводят следующим образом:

• Ударная нагрузка согласно DIN IEC 68 часть 2-27

Балансировочный класс

Балансировочные испытания проводятся следующим образом:

• Остаточный дисбаланс согласно DIN ISO 1940
• Стандартный уровень качества балансировки G 6.3

Если ваше конкретное приложение требует более высокого уровня балансировки, пожалуйста, свяжитесь с нами и укажите детали в вашем заказе.

Химическая и физическая нагрузка/параметры производительности

По любым вопросам, касающимся химической и физической нагрузки, обращайтесь к представителю ebm-papst.

Области использования, отрасли и области применения

Наши продукты используются в различных отраслях промышленности и для многочисленных применений:

Вентиляция, кондиционирование и холодильная техника, техника чистых помещений, автомобильная и железнодорожная техника, медицинская и лабораторная техника, электроника, компьютерные и офисные системы, телекоммуникации, бытовая техника, системы отопления, машины и установки, приводная техника.

Наша продукция не предназначена для использования в аэрокосмической промышленности!

Правовые и нормативные характеристики

Продукты, описанные в этом каталоге, разработаны и изготовлены в соответствии со стандартами, применимыми к конкретному продукту, и, если они известны, в соответствии с условиями конкретной области применения.

Стандарты

Информация о стандартах содержится в технических паспортах конкретных продуктов.

EMC

Информация о стандартах EМС содержится в спецификациях конкретных продуктов.

Соответствие стандартам EМС должно оцениваться на конечном изделии, поскольку свойства EМС могут меняться в зависимости от условий установки.

Нажмите текущий

Информация о токе прикосновения указана в спецификациях продукта.

Измерение выполняется в соответствии с IEC 60990.

Одобрения

Свяжитесь с нами, если вам требуется сертификат определенного типа (VDE, UL, GOST, CCC, CSA и т. д.) для вашего продукта ebm-papst.

Большая часть нашей продукции может поставляться с соответствующими разрешениями. Информация о существующих допусках содержится в технических паспортах конкретных продуктов.

Измерения производительности воздуха

Все измерения производительности воздуха проводятся на испытательных стендах с воздухозаборной камерой, соответствующих требованиям ISO 5801 и DIN 24163. Испытываемые вентиляторы крепятся к измерительной камере со свободным впуском и выпуском воздуха (категория установки A) и работают при номинальном напряжении. , на переменном токе также номинальной частоты, без каких-либо дополнительных приспособлений, таких как защитная решетка.

Согласно требованиям стандартов, приведенные кривые производительности воздуха относятся к плотности воздуха 1,15 кг/м³.

Условия измерения воздуха и звука

Измерения изделий ebm-papst проводились при следующих условиях:

• Осевые и диагональные вентиляторы в направлении воздушного потока ”V” в полном сопле без защитной решетки
• Центробежные вентиляторы с загнутыми назад лопатками, свободно вращающиеся, с входным кольцом
• Центробежные вентиляторы с загнутыми вперед лопатками одинарного и двойного всасывания в корпусе
• Центробежные вентиляторы двойного всасывания с загнутыми назад лопатками в корпусе

Звуковые измерения

Все измерения звука проводятся в безэховых помещениях с реверберирующим полом. Камеры для акустических испытаний компании ebm-papst соответствуют требованиям класса точности 1 согласно DIN EN ISO 3745. Для измерения шума испытуемые вентиляторы помещаются в реверберирующую стену и работают при номинальном напряжении, переменном токе и номинальной частоте, без каких-либо помех. дополнительные приспособления, такие как защитная решетка.

Звуковое давление и уровень звуковой мощности

Все акустические характеристики определены в соответствии с ISO 13347, DIN 45635 и ISO 3744/3745 по классу точности 2 и приведены в форме А-рейтинга.

Для измерения уровня звукового давления Lp микрофон располагается на входной стороне испытуемого вентилятора, как правило, на расстоянии 1 м от оси вентилятора.

Для измерения уровня звуковой мощности L_w 10 микрофонов распределены по огибающей поверхности на стороне всасывания тестируемого вентилятора (см. рисунок). Измеренный уровень звуковой мощности можно грубо рассчитать из уровня звукового давления, добавив 7 dB.

Настройка измерения согласно ISO 13347-3 и DIN 45635-38:

• 10 точек измерения
• d ≥ D
• h = 1.5d ... 4.5d
• Область измерения S = 6d² + 7d (h + 1.5d)

Совокупный уровень нескольких источников звука с одинаковым уровнем

Добавление 2 источников звука с одинаковым уровнем приводит к повышению уровня прибл. 3 dB. Шумовые характеристики нескольких одинаковых вентиляторов можно спрогнозировать на основе значений шума, указанных в техпаспорте. Это показано на соседнем графике.
Пример: На конденсаторе установлено 8 осевых вентиляторов A3G800. Согласно техпаспорту уровень звукового давления одного вентилятора составляет 75 dB(А). Повышение уровня, определенное по графику, составляет 9 dB. Это означает, что для установки следует ожидать общий уровень 84 dB(А).

Совокупный уровень двух источников звука с разными уровнями

Шумовые характеристики двух разных вентиляторов можно спрогнозировать на основе значений шума, указанных в техпаспорте. Это показано на соседнем графике.
Пример: В вентиляционной установке имеется один осевой вентилятор A3G800 с уровнем звукового давления 75 dB(А) в месте эксплуатации и один осевой вентилятор A3G710 с уровнем шума 71 dB(А). Разница в уровне составляет 4 dB. Повышение уровня ок. Теперь на графике можно прочитать 1,5 dB. Это означает, что для устройства следует ожидать общий уровень 76,5 dB(А).

Законы расстояния

Уровень звуковой мощности не зависит от расстояния до источника шума. Напротив, уровень звукового давления уменьшается с увеличением расстояния от источника звука. На соседнем графике показано снижение уровня в условиях дальнего поля. Условия дальнего поля применяются, если между микрофоном и вентилятором имеется значительное расстояние по отношению к диаметру вентилятора и рассматриваемой длине волны. Из-за сложности темы следует обращаться к литературе для получения более подробной информации о дальних полях. Уровень в дальнем поле уменьшается на 6 дБ каждый раз, когда расстояние удваивается. В ближней зоне вентилятора применяются другие соотношения, и уровень может снижаться в гораздо меньшей степени. Следующий пример относится только к условиям дальнего поля и может значительно отличаться в зависимости от условий установки:
Для осевого вентилятора A3G300 уровень звукового давления 65 dB(А) был измерен на расстоянии 1 м. Судя по соседнему графику, это дает снижение на 26 dB на расстоянии 20 м, т. е. уровень звукового давления 39 дБ(А).
