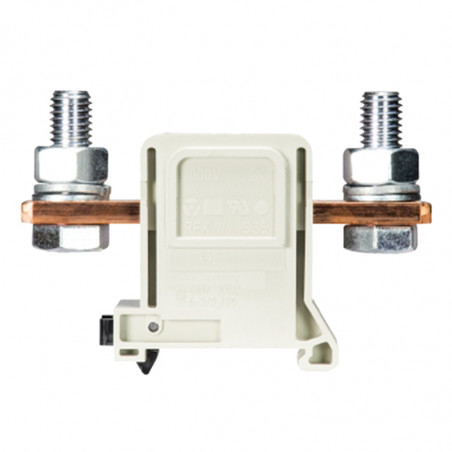

Разьемы (стыки) для больших токов
  • Разьемы (стыки) для больших токов

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: Wieland Polska: złącza, przekaźniki bezpieczeństwa i podzespoły

Разьемы (стыки) для больших токов

Сквозной разъем до 240 mm2


  RFK 1/95... S35 RFK 1/95... PA
  стренга V A стренга V A
DIN VDE 0611 Teil 1/EN 60947-7-1
16-95 mm2
 1000 V 250
16-95 mm2
 1000 V 250
Данные UL
6-3/0 AWG
 600 V 200
6-3/0 AWG
 600 V 200
Данные CSA
6-3/0 AWG
 600 V 200
6-3/0 AWG
 600 V 200
Конструкционная ширина. длина зачистки
32 mm
   27 mm
32 mm
   27 mm
Сертификаты
  Тип Кат. № Упак. Тип Кат. № Упак.
Исполнение
цвет: серый
 F
RFK1/95 F S 35
 56.395.0055.0 10
RFK 1/95 F PA
 59.195.0055.0 10
цвет: серый
 K
RFK1/95 K S 35
 56.395.0155.0 10
RFK 1/95 K PA
 59.195.0155.0 10
цвет: серый
 FK
RFK 1/95 FK S 35
 56.395.0255.0 10
RFK 1/95 FK PA
 59.195.0255.0 10
цвет: серый
 FM
RFK 1/95 FM S 35
 56.395.1055.0 10
RFK 1/95 FM PA
 59.195.1055.0 10
цвет: серый
 FMK
RFK 1/95 FMK S 35
 56.395.1255.0 10
RFK 1/95 FMK PA
 59.195.1255.0 10


Оснастка

1.Монт. шина 35,
шина опред. высотой 7,5 mm
 L = 2m
35x27x7,5 EN 50022
 98.300.0000.0 1
Монт. шина 35, шина
опред. высотой 15 mm
 L = 2m
35x24x15 EN 50022
 98.360.0000.0 1
Монтажная шина 32,
шина G
 L = 2m
9006 EN 50035 6-32
 98.190.0000.0 1
2. Закрывающая рейка с подошвой U
 шир.10 mm
WE2/U
 Z5.523.5653.0 100
WE2/U
 Z5.523.5653.0 100
Закрывающая рейка TS35
с винтом
 шир. 8 mm
9708/2 S35
 Z5.522.8553.0 100
9708/2 S35
 Z5.522.8553.0 100
Закрывающая рейка TS32
с винтом
 шир7,5 mm
9708
 Z5.522.7053.0 100
9708
 Z5.522.7053.0 100
3. Кожух для RFK1/...
 цвет: желтая   Z7.409.5753.0 10   Z7.409.5853.0 10
4. Разъединяющая стенка/окончательная плата PA 6.6 gr.
 2,8 mm
TE/RFK1/95
 07.340.0353.0 50
TE/RFK 1/95
 07.340.0353.0 50
5. Винт для крепления на монтажной шине

AM 5x12 DIN 933
 06.065.0021.0 100
6. Соединительные шины для конекторных разъемов
 z E-Cu
  для 2 разъемов
VB RFK 1/95/2/32
 07.205.1227.0 20
VB RFK 1/95/2/32
 07.205.1227.0 20
  для 3 разъемов
VB RFK 1/95/3/32
 07.205.1327.0 10
VB RFK 1/95/3/32
 07.205.1327.0 10
  для 4 разъемов
VB RFK 1/95/4/32
 07.205.1427.0 10
VB RFK 1/95/4/32
 07.205.1427.0 10

ПРЕДОХРАНИТЕЛЬНЫЙ РАЗЪЕМ С ВСТАВКОЙ NEOZED®, ДО TS 351TS 32


  RFK 1/150... S35
  стренга V A
DIN VDE 0611 Teil 1/EN 60947-7-1
70-240 mm2 70-240 mm2
 1000 V 335
Данные UL
0 AWG-300MCM
 600 V 275
Данные CSA
0 AWG-300MCM
 600 V 300
Конструкционная ширина. длина зачистки
32 mm
   27 mm
Сертификаты

  Тип Кат. № Упак.
Исполнение
цвет: серый
 F
цвет: серый
 K
RFK1/150 KS 35
 56.397.0155.0
цвет: серый
 FK
RFK1/150 FKS 35
 56.397.0255.0
цвет: серый
 FM
цвет: серый
 FMK
RFK 1/150 FMKS 35
 56.397.1255.0


Оснастка

1.Монт. шина 35, шина опред. высотой 7,5 mm
 L = 2m
35x27x7,5 EN 50022
 98.300.0000.0 1
Монт. шина 35, шина опред. высотой 15 mm
 L = 2m
35x24x15 EN 50022
 98 360.00000 1
Монтажная шина 32, шина G
 L = 2m
2. Закрывающая рейка с подошвой U
 шир.10 mm
WE2/U
 Z5.523.5653.0 100
Закрывающая рейка TS35 с винтом
 шир. 8 mm
9708/2 S35
 Z5.522.8553.0 100
Закрывающая рейка TS32 с винтом
 шир 7,5 mm   Z5.522.7053.0 100
3. Кожух для RFK1/...
 цвет: желтая   Z7.409.5853.0 10
4. Разъединяющая стенка/окончательная плата PA 6.6 gr.
 2,8 mm
TE/RFK1/150 -240 PA
 07.340.1053.0 50
5. Винт для крепления на монтажной шине

6. Соединительные шины для конекторных разъемов
 z E-Cu
  для 2 разъемов
VB RFK 1/185/2
 07.201.4227.0 10
  для 3 разъемов
VB RFK 1/185/3
 07.201.4327.0 10
  для 4 разъемов
VB RFK 1/185/4
 07.201.4427.0 10

  RFK 1/150... PA
  стренга V A
DIN VDE 0611 Teil 1/EN 60947-7-1
70-240 mm2 70-240 mm2
 1000 V 335
Данные UL
0 AWG-300MCM
 600 V 275
Данные CSA
0 AWG-300MCM
 600 V 300
Конструкционная ширина. длина зачистки
32 mm
   27 mm
Сертификаты
  Тип Кат. № Упак.
Исполнение
цвет: серый
 F
цвет: серый
 K
RFK 1/150 KPA
 59.197.0155.0 10
цвет: серый
 FK
RFK 1/150 FK PA
 59.197.0255.0 10
цвет: серый
 FM
цвет: серый
 FMK
RFK 1/150 FMK PA
 59.197.1255.0 10


Оснастка

1.Монт. шина 35, шина опред. высотой 7,5 mm
 L = 2m
Монт. шина 35, шина опред. высотой 15 mm
 L = 2m
9005 EN 50035 G-32
 98.190.0000.0 1
Монтажная шина 32, шина G
 L = 2m
2. Закрывающая рейка с подошвой U
 шир.10 mm
WE2/U
 Z5.523.5653.0 100
Закрывающая рейка TS35 с винтом
 шир. 8 mm
9708/2 S 35
 Z5.522.8553.0 100
Закрывающая рейка TS32 с винтом
 шир 7,5 mm
9708
 Z5.522.7053.0 100
3. Кожух для RFK1/...
 цвет: желтая   Z7.409.5853.0 10
4. Разъединяющая стенка/окончательная плата PA 6.6 gr.
 2,8 mm
TE/RFK 1/150 - 240 PA
 07.340.1053.0 50
5. Винт для крепления на монтажной шине
AM 5x12 DIN 933
 06.065.0021.0 100
6. Соединительные шины для конекторных разъемов
 z E-Cu
  для 2 разъемов
VB RFK 1/185/2
 07.201.4227.0 10
  для 3 разъемов
VB RFK 1/185/3
 07.201.4327.0 10
  для 4 разъемов
VB RFK 1/185/4
 07.201.4427.0 10
mm2 Тип axb MI MII H L F E
95 F,K,FK,FM,FMK 5x18 M10 Ma 78 180 92 46
150 K, FK, FMK 6x26 M12 M10 85,5 200 92 46
Исполнение
F
K
FK
FM
FMK


Замечание:
Доступны также разъемы для сечений 185mm2 и 240mm2
