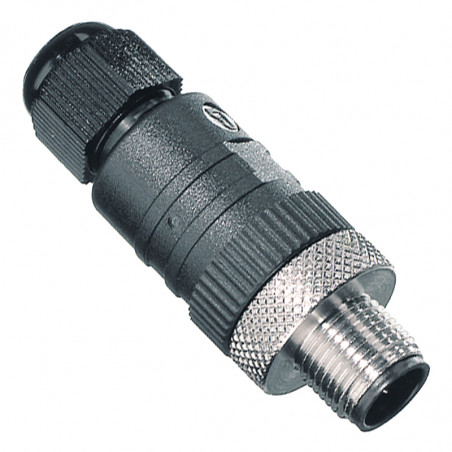

Разьемы (стыки) для датчиков

№ производителя			Характеристика
	RSCW 3/7 RSCW 4/7 RSCW 5/7 RSCW 8/7		Штырь Ø20mm, длина 42/37mm, Ø кабеля 3... 6,5mm присоединение для винтового зажима, корпус втулки PA черный, гайка с накаткой CuZn, никелированная Возможны 4 разных выходных позиции кабеля благодаря переставному на 90° модулю Штырь, 3-контактный Штырь, 4-контактный Штырь, 5-контактный
	RSCW 3/9 RSCW 4/9 RSCW 5/9 RSCW 8/9		Штырь Ø 20mm, длина 42/37mm, Ø кабеля 4... 8mm присоединение для винтового зажима, корпус втулки PA черный, гайка с накаткой CuZn, никелированная Возможны 4 разных выходных позиции кабеля благодаря переставному на 90° модулю Штырь, 3-контактный Штырь, 4-контактный Штырь, 5-контактный
	RKC 4/3/7 RKC 4/7 RKC 5/7 RKC 8/7		Гнездо Ø20mm, длина53mm, Ø кабеля 3...6,5mm присоединение для винтового зажима, корпус втулки PA черный, гайка с накаткой CuZn, никелированная Гнездо, 3-контактное + 1 глухое отверстие Гнездо, 4-контактное Гнездо, 5-контактное
	RKC 4/3/9 RKC 4/9 RKC 5/9 RKC 8/9		Гнездо Ø20mm, длина 53mm, Ø кабеля 4...mm присоединение для винтового зажима, корпус втулки PA черный, гайка с накаткой CuZn, никелированная Гнездо, 3-контактное + 1 глухое отверстие Гнездо, 4-контактное Гнездо, 5-контактное
№ производителя			Характеристика
	RKCW 4/3/7 RKCW 4/7 RKCW 5/7 RKCW 8/7		Угловое гнездо Ø 20 mm, длина 35/37 mm, Ø кабеля 3... 6,5 mm присоединение для винтового зажима, корпус втулки PA, черный, гайка с накаткой CuZn, никелированная Возможны 4 разных выходных позиции кабеля благодаря переставному на 90° штифтовому модулю Угловое гнездо, 3-контактное + 1 глухое отверстие Угловое гнездо, 4-контактное Угловое гнездо, 5-контактное
	RKCW 4/3/9 RKCW 4/9 RKCW 5/9 RKCW 8/9		Угловое гнездо Ø 20mm, длина 35/37mm, Ø кабеля 4... 8mm присоединение для винтового зажима, корпус втулки PA, черный, гайка с накаткой CuZn, никелированная Возможны 4 разных выходных позиции кабеля благодаря переставному на 90° модулю Угловое гнездо, 3-контактное + 1 глухое отверстие Угловое гнездо, 4-контактное Угловое гнездо, 5-контактное

№ производителя			Характеристика
	RSCS 4/7 RSCS 5/7		Штырь с наконечником для крепления под винт M 12x1 Ø 19,6mm, длина 61 mm,Ø кабеля 4...6mm присоединение для винтового зажима, корпус и гайка с накаткой, никелированная, версия с кожухом Штырь, 4-контактный Штырь, 5-контактный
	RKCS 4/7 RKCS S7		Гнездо с наконечником для крепления под винт M12x1 Ø 19,6mm, длина 56 mm, Ø кабеля 4... 6 mm присоединение для винтового зажима, корпус и гайка с накаткой, никелированная, версия с кожухом Штырь, 4-контактный Штырь, 5-контактный

Длина разъема 88 mm, диаметр кабеля с 6mm-14mm, присоединение для винтового зажима, корпус втулки PA, гайка с накаткой CuZn, присоединительный провод макс. 1,0

Технические данные:			Габариты [mm]
Рабочий ток:	3 контакты: 12 A
	4 контакты: 9 A
Рабочее напряжение:	240V AC/250 VDC
Прямой штырь, 3-контактный:	RSC 30/9;
	RSC 30/11
Прямой штырь, 4-контактный:
	RSC40/9;
	RSC 40/11
Прямой штырь, 5 -контактный:	RSC50/9;
	RSC 50/11

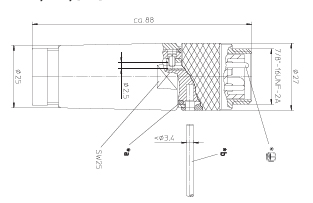

Длина разъема 88 mm, диаметр кабеля с 6mm-14mm, присоединение для винтового зажима, корпус втулки PA, гайка с накаткой CuZn, присоединительный провод макс. 1.0 mm²

			Габариты [mm]
Технические данные:
Рабочий ток:	3 контакты: 12 A
	4 контакты: 9 A
Рабочее напряжение:	240V AC/250V DC
Прямое гнездо, 3-контактный:	RSC 30/9;
	RSC 30/11
Прямое гнездо, 4-контактный:	RSC 40/9;
	RSC 40/11
Прямое гнездо, 5-контактный:	RSC 50/9;
	RSC 50/11

Длина 51 mm. Паяное присоединение, диаметр кабеля до 13,5 mm, корпус и гайка никелированы, присоединительный провод макс 1,0 mm²

Технические данные:
Рабочий ток:	7,5 A
Рабочее напряжение:	240V AC/250V DC

Длина разъема 51 mm. Паяное присоединение, диаметр кабеля do 13,5 mm корпус и гайка никелированы, присоединительный провод макс. 1,0 mm²

			Габариты [mm]
Технические данные:
Рабочий ток:	7,5 A
Рабочее напряжение:	240V AC/250V DC

Длина разъема 58 mm. Паяное присоединение, диаметр кабеля до 13,5 mm, корпус и гайка никелированы,
присоединительный провод макс. 1,0 mm²

			Габариты [mm]
Технические данные:
Рабочий ток:	7,5 A
Рабочее напряжение:	240V AC/250V DC
