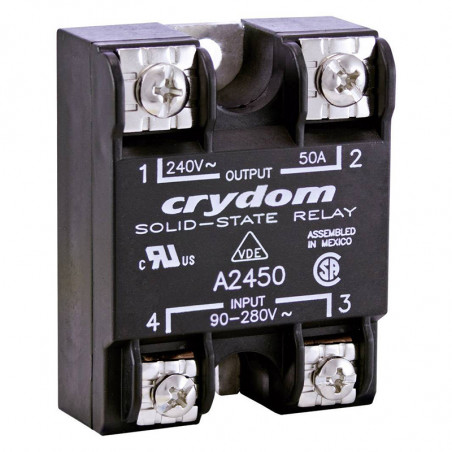

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта
please use latin characters
Изоляционное напряжение | 4000 ВRMS |
---|---|
Емкость вход/выход | 8 пФ |
Диапазон рабочих температур | от -40°C до 80°C |
Диапазон рабочих частот | 47-63 Гц |
Способ включения | в нуле напряжения |
Доступные опции | 10-включение немедленно 4 - для работы с частотой 400 Гц E - управляющее напряжение 18 - 36 В AC (только для реле HA) |
Пример обозначения | 4 HA4890 - B |
HD4890-10 |
Символ | Входные данные | Выходные данные | I2t [A2s] | Тепловое сопротивление переход/корпус [°C/Вт] | Размеры | График | ||||
---|---|---|---|---|---|---|---|---|---|---|
Управляющее напряжение ВRMS AC | Входной ток [мА] | Ток нагрузки ARMS | Диапазон напряжения ВRMS | Макс напряжение Vpeak | Макс ток Apeak | |||||
A 2410 | 90 - 280 | 4(240В)RMS | 0,04 - 10 | 24-280 | 600 | 120 | 60 | 1,48 | рис. 1 | 2 |
A 2425 | 90 - 280 | 4 (240В)RMS | 0,04 - 25 | 24-280 | 600 | 250 | 260 | 1,02 | рис. 1 | 4 |
A 2450 | 90 - 280 | 4 (240В)RMS | 0,04 - 50 | 24-280 | 600 | 625 | 1620 | 0,63 | рис. 1 | 5 |
A 2475 | 90 - 280 | 4 (240В)RMS | 0,04 - 75 | 24-280 | 600 | 1000 | 4150 | 0,31 | рис. 1 | 6 |
A 2490 | 90 - 280 | 4 (240В)RMS | 0,04 - 90 | 24-280 | 600 | 1200 | 6000 | 0,28 | рис. 1 | ^4| |
A 24110 | 90 - 280 | 4 (240В)RMS | 0,15- 110 | 24-280 | 600 | 1500 | 9340 | 0,25 | рис. 1 | 8 |
A 24125 | 90 - 280 | 4 (240В)RMS | 0,15 - 125 | 24-280 | 600 | 1750 | 12700 | 0,22 | рис. 1 | 9 |
A 4812 | 90 - 280 | 4 (240В)RMS | 0,04 -12 | 80-530 | 800 | 140 | 81 | 1 48 | рис. 1 | 3 |
A 4825 | 90 - 280 | 4 (240В)RMS | 0,04 - 25 | 80-530 | 800 | 250 | 260 | 1 02 | рис. 1 | 4 |
A 4850 | 90 - 280 | 4 (240В)RMS | 0,04 - 50 | 80 530 | 800 | 625 | 1620 | 0,63 | 1A | 5 |
A 4875 | 90 - 280 | 4 (240В)RMS | 0,04 - 75 | 80-530 | 800 | 1000 | 4150 | 0,31 | rys. 1 | 6 |
A 4890 | 90 - 280 | 4 (240В)RMS | 0,04 - 90 | 80-530 | 800 | 1200 | 6000 | 0,28 | rys. 1 | 7 |
HA 4812 | 90 - 280 | 4 (240В)RMS | 0,04 - 12 | 48-530 | 1200 | 140 | 81 | 1,48 | рис. 1 | 3 |
HA 4825 | 90 - 280 | 4 (240В)RMS | 0,04 - 25 | 48-530 | 1200 | 250 | 260 | 1,02 | рис. 1 | 4 |
HA 4850 | 90 - 280 | 4 (240В)RMS | 0,04 - 50 | 48-530 | 1200 | 625 | 1620 | 0,63 | рис. 1 | 5 |
HA 4875 | 90 - 280 | 4 (240В)RMS | 0,04 - 75 | 48 530 | 1000 | 1000 | 4150 | 0,31 | рис. 1 | 6 |
HA 4890 | 90 - 280 | 4 (240В)RMS | 0,04 - 90 | 48-530 | 1200 | 1200 | 6000 | 0,28 | рис. 1 | 7 |
HA 48110 | 90 - 280 | 4(240В)RMS | 0,15 - 110 | 48-530 | 1200 | 1500 | 9340 | 0,25 | рис. 1 | 8 |
HA 48125 | 90 - 280 | 4 (240В)RMS | 0,15 - 125 | 48-660 | 1200 | 1750 | 12700 | 0,22 | рис. 1 | 9 |
HA 6025 | 90 - 280 | 4 (240В)RMS | 0,04 - 25 | 48-660 | 1200 | 250 | 260 | 0,31 | рис. 1 | 4 |
HA 6050 | 90 - 280 | 4 (240В)RMS | 0,04 - 50 | 48-660 | 1200 | 625 | 1620 | 0,28 | рис. 1 | 5 |
HA 6090 | 90 - 280 | 4 (240В)RMS | 0,04 - 90 | 48-660 | 1200 | 1200 | 6000 | 0,25 | рис. 1 | 7 |
HA 60125 | 90 - 280 | 4(240В)RMS | 0,15 - 125 | 48-660 | 1200 | 1750 | 12700 | 0,22 | рис. 1 | 9 |
Символ | Входные данные | Выходные данные | I2t [A2s] | Сопротивление тепловое переход/корпус [°C/Вт] | Размеры | График | ||||
---|---|---|---|---|---|---|---|---|---|---|
Напряжение управляющее ВDC | Ток входной [мА] | Ток нагрузки АRMS | Диапазон напряжения ВRMS | Напряжение макс Vpeak | Ток макс Apeak | |||||
D2410 | 3-32 | 3,4(5В)DC | 0,04 - 10 | 24-280 | 600 | 120 | 60 | 1,48 | рис. 1 | 2 |
D2425 | 3-32 | 3,4(5ВDC | 0,04 - 25 | 24-280 | 600 | 250 | 260 | 1,02 | рис. 1 | 4 |
D2450 | 3-32 | 3,4(5V)DC | 0,04 - 50 | 24-280 | 600 | 625 | 1620 | 0,63 | рис. 1 | 5 |
D2475 | 3-32 | 3,4(5V)DC | 0,04 - 75 | 24-280 | 600 | 1000 | 4150 | 0,31 | рис. 1 | 6 |
D2490 | 3-32 | 3,4(5VDC | 0,04 - 90 | 24-280 | 600 | 1200 | 6000 | 0,28 | рис. 1 | 7 |
D24110 | 3-32 | 3,4(5V)DC | 0,15 - 110 | 24-280 | 600 | 1500 | 9340 | 0,25 | рис. 1 | 8 |
D24125 | 3-32 | 3,4(5V)DC | 0,15 - 125 | 24-280 | 600 | 1750 | 12700 | 0,22 | рис. 1 | 9 |
HD4825 | 3-32 | 3,4(5V)DC | 0,04 - 25 | 48-530 | 1200 | 250 | 260 | 1,02 | рис. 1 | 4 |
HD4850 | 3-32 | 3,4(5V)DC | 0,04 - 50 | 48-530 | 1200 | 625 | 1620 | 0,63 | рис. 1 | 5 |
HD4875 | 3-32 | 3,4(5V)DC | 0,04 - 75 | 48-530 | 1200 | 1000 | 4150 | 0,31 | рис. 1 | 6 |
HD4890 | 3-32 | 3,4(5V)DC | 0,04 - 90 | 48-530 | 1200 | 1200 | 6000 | 0,28 | рис. 1 | 7 |
HD48110 | 3-32 | 3,4(5V)DC | 0,15 - 110 | 48-530 | 1200 | 1500 | 9340 | 0,25 | рис. 1 | 8 |
HD48125 | 3-32 | 3,4(5V)DC | 0,15 - 125 | 48-660 | 1200 | 1750 | 12700 | 0,22 | рис. 1 | 9 |
HD6025 | 3-32 | 3,4(5V)DC | 0,04 - 25 | 48-660 | 1200 | 250 | 260 | 0,31 | рис. 1 | 4 |
HD6050 | 3-32 | 3,4(5V)DC | 0,04 - 50 | 48-660 | 1200 | 625 | 1620 | 0,28 | рис. 1 | 5 |
HD6090 | 3-32 | 3,4(5V)DC | 0,04 - 90 | 48-660 | 1200 | 1200 | 6000 | 0,25 | рис. 1 | 7 |
HD60125 | 3-32 | 3,4(5V)DC | 0,15 - 125 | 48-660 | 1200 | 1750 | 12700 | 0,22 | рис. 1 | 9 |
Рисунок 2![]() | Рисунок 3![]() | Рисунок 4![]() |
Рисунок 5![]() | Рисунок 6![]() | Рисунок 7![]() |
Рисунок 8![]() | Рисунок 9![]() |
