Реле AC для печати в корпусе SIP
  • Реле AC для печати в корпусе SIP

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: Crydom

Реле AC для печати в корпусе SIP

Технические данные :
• Напряжение изоляции
2500 VRMS
• Ёмкость вход/ выход
8pF
• Диапазон рабочих температур
от -30°C до 80°C
• Диапазон рабочей частоты
47-63 Hz

Тип Данные входа Данные выхода Способ включения Габариты Характеристика
Управляющее напряжение
VDC		 Входной ток
mADC		 Ток нагрузки
ARMS		 Диапазон напряжения
VRMS		 Макс. напряжение
Vpeak		 Макс. ток
Apeak

ASO 241

 4-10 15 (5V)DC 0,01 -1,5 12-280 600 40 в нулевом напряжении черт.1 черт.2

ASO 241R

 4-10 15 (5V)DC 0,01 -1,5 12-280 600 40 мгновенно черт.1 черт.2

ASO 242

 4-10 15 (5V)DC 0,06 - 2 12-280 600 120 в нулевом напряжении черт.1 черт.2

ASO 242R

 4-10 15 (5V)DC 0,06 - 2 12-280 600 120 мгновенно черт.1 черт.2

Чертёж 1
Чертёж 2

Технические данные:
• Напряжение изоляции 4000 VRMS
• Ёмкость вход/ выход
  CX 241 8 pF
  остальные 10pF
• Диапазон рабочих температур от -30°C до 80°C
• Диапазон рабочей частоты 47 - 63 Hz
• Способ включения в нулевом напряжении
Возможные версии реле серии CX, CXE
• R - включаемый мгновенно
• M - диапазон рабочей температуры-40°C- +80°C (корпус чертёж3)
Пример обозначения : CXE240D5 R
M CX240D5

Тип Данные входа Данные выхода I2t
[A2s]		 Габариты Характеристика
Управляющее напряжение
[V]		 Входной ток
[mA]		 Ток нагрузки

ARMS		 Диапазон напряжения

VRMS		 Макс. напряжение
V peak		 Макс. ток
A peak

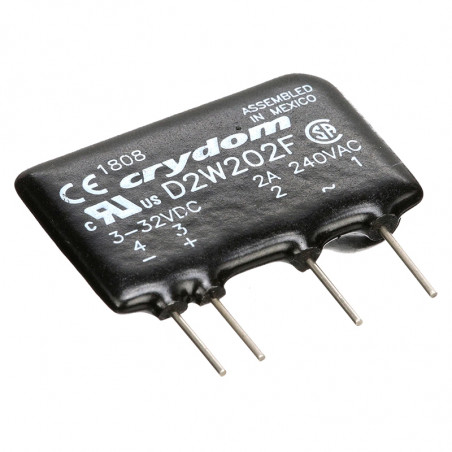

D2W202F

 3 - 32DC 3(5V)DC 0,06 - 2 24 - 280 600 28 260 черт.1 черт.4

D2W203F

 3 - 32DC 3(5V)DC 0,06 - 3 24 - 280 600 70 260 черт.1 черт.4

D2W203F-11

 3 - 32DC 3(5V)DC 0,06 - 3,5 24 - 280 600 80 260 черт.1 черт.4

CX241

 4 - 10DC 15 (5V) DC 0,01 - 1,5 24 - 280 600 40 260 черт.5 ]черт.2

CX240D5

 3 - 15DC 15 (5V) DC 0,06 - 5 12 - 280 600 250 260 черт.2 черт.6

CXE240D5

 15 - 32DC 15 (24V) DC 0,06 - 5 12 - 280 600 250 260 черт.2 черт.6

CX240A5

 90-140RMS 10 (140V) RMS 0,06 - 5 12 - 280 600 250 260 черт.2 черт.6

CXE240A5

 18 - 36RMS 5(24V)RMS 0,06 - 5 12 - 280 600 250 260 черт.2 черт.6

CX380D5

 3 - 15DC 15 (5V)DC 0,06 - 5 48 - 530 1200 250 260 черт.2 черт.6

CXE380D5

 15 - 32DC 15 (24V) DC 0,06 - 5 48 - 530 1200 250 260 черт.2 черт.6

CX480D5

 3 - 15DC 15 (5V)DC 0,06 - 5 48 - 530 1200 250 260 черт.2 черт.6

CXE480D5

 15 - 32DC 15 (24V) DC 0,06 - 5 48 - 530 1200 250 260 черт.2 черт.6

Чертёж 1
Чертёж 2
Чертёж 3
Чертёж 4
Чертёж 5
Чертёж 6
