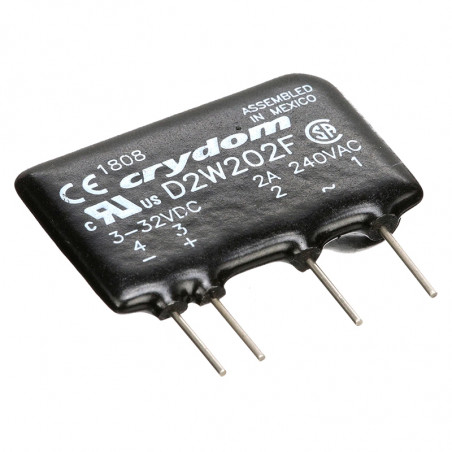

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта
please use latin characters
Технические данные:
|
||
• Напряжение изоляции
|
CMX
|
2500 VRMS
|
остальные
|
4000 VRMS
|
|
• Ёмкость вход/выход
|
CMX
|
15 pF
|
остальные
|
8 pF
|
|
• Диапазон рабочих температур
|
от -30°C до 80°C
|
Тип | Данные входа | Данные выходы | ГабаритыХарактеристика | |||||||
---|---|---|---|---|---|---|---|---|---|---|
напряжение VDC |
Типичный выходной ток [mA] |
Ток нагрузки [A] |
Диапазон напряжения VDC |
Ток max Asurge |
Tок вкл. | T ок выкл. | ||||
DO061A | 3 - 9 | 15 (5V)DC | 0,02 - 1 | 3 - 60 | 5 | 50μs | 50μs | чертёж 1 | чертёж 4 | |
DO061B | 1,7 - 9 | 15 (5V)DC | 0,02 - 1 | 3 - 60 | 5 | 50μs | 150μs | чертёж 1 | чертёж 4 | |
DMO063 | 3 - 10 | 20(5V)DC | 0-3 | 0 - 60 | 12 | 50μs | 300μs | чертёж 1 | чертёж 5 | |
CMX60D5 | 3 - 10 | 15 (5)DC | 0-5 | 0 - 60 | 60 | 1 ms | 0,3 ms | чертёж 2 | чертёж 6 | |
CMX60D10 | 3 - 10 | 15 (5)DC | 0-10 | 0 - 60 | 10 | 1 ms | 0,3 ms | чертёж 2 | чертёж 7 | |
CMX100D6 | 3 - 10 | 15 (5)DC | 0-6 | 0-100 | 10 | 1 ms | 0,3 ms | чертёж 2 | чертёж 6 | |
MPDCD3 | 3 - 32 | 2.6 (5V)DC | 0,02 - 3 | 3 - 60 | 5 | 0,1 ms | 0,1 ms | чертёж 3 | чертёж 8 |

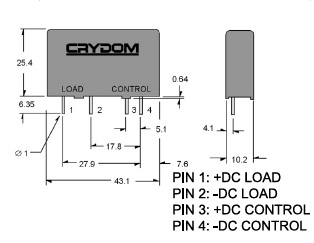

Чертёж 1
![]() |
Чертёж 2
![]() |
Чертёж 3
![]() |
Чертёж 4
![]() |
Чертёж 5
![]() |
Чертёж 6
![]() |
Чертёж 7
![]() |
Чертёж 8
![]() |
