Przekaźniki monitorujące napięcie to kompaktowe urządzenia automatyki przemysłowej służące do zabezpieczania odbiorników energii elektrycznej przed dostarczaniem do nich energii elektrycznej o nieprawidłowych parametrach takich jak za wysokie lub za niskie napięcie, asymetrie napięć pomiędzy fazami zasilania, zanik napięcia w jednej fazie, nieprawidłowe następstwo faz i inne. Urządzenia te dzięki szerokiemu zakresowi nastaw, trybów i opóźnień można stosować z powodzeniem praktycznie wszędzie tam gdzie bardzo ważne jest zachowanie odpowiednio wysokiej jakości napięcia zasilania np. przy maszynach asynchronicznych, zwłaszcza trójfazowych, gdy nie są zasilane przez przemiennik częstotliwości. Urządzenia są fabrycznie wyposażone w jeden lub dwa styki typu SPDT bez przyłączonego wewnętrznie potencjału, które po wykryciu nieprawidłowości przełączają się, co można wykorzystać np. jako sterowanie cewką wyzwalacza zabezpieczenia elektromechanicznego, automatyczny włącznik oświetlenia sygnalizacyjnego lub wskaźnik sygnalizujący nieprawidłowość układowi swobodnie programowalnemu.
Przekaźniki monitorujące prąd świetnie sprawdzają się jako zabezpieczenie przed wszelkiego rodzaju przeciążeniami i niedociążeniami odbiorników zwiększając w ten sposób żywotność za równo samych odbiorników jak i instalacji elektrycznej, z której pobierają energię elektryczną. Dostępne są wersje jedno i trójfazowe przekładników na prądy i napięcia stałe, oraz zmienne, zasilane bezpośrednio z obwodu badanego lub oddzielnie, a także urządzenia uniwersalne. Dostępne są w czterech seriach ENYA, KAPPA, GAMMA i VEO różniących się między sobą wyglądem zewnętrznym, sposobem zasilania i rodzajem terminali zaciskowych.
Przykładowe aplikacje:
Zdjęcie |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
---|---|---|---|---|---|---|
Typ |
E1PF400VSY01 |
V2PF480Y/277VSY01 |
E1PF400VS01 |
E1PF480Y/277VSY01 |
E1YF400V01 |
E3YF400V02 |
Funkcje | ||||||
Pod |
■
|
■
|
||||
Okno | ||||||
Kolejność faz |
■
|
■
|
■
|
■
|
||
Zanik fazy |
■
|
■
|
■
|
■
|
||
Asymetria |
■
|
■
|
■
|
Zdjęcie |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
---|---|---|---|---|---|---|
Typ |
V2PM400Y/230VS10 |
V4PF480Y/277VSYTK02 |
G2PF400VS02 |

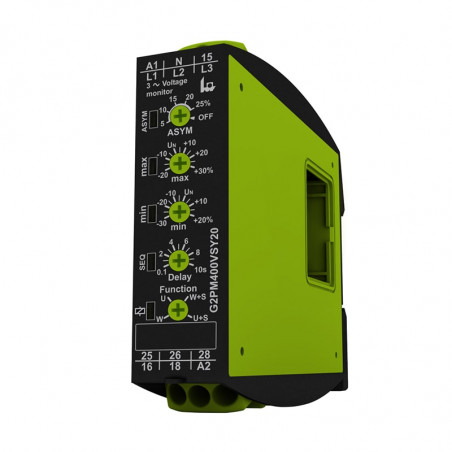

G2PM400VSY10 G2PM400VSY20 |
G2PU690VS20 |
K3PF400VSY02 |
Funkcje | ||||||
Pod |
■
|
■
|
■
|
|||
Okno |
■
|
■
|
||||
Kolejność faz |
■
|
■
|
■
|
■
|
■
|
|
Zanik fazy |
■
|
■
|
■
|
■
|
■
|
■
|
Asymetria |
■
|
■
|
■
|
■
|
■
|
|
Monitorowanie temperatury (PTC) |
■
|
Zdjęcie |
![]() |
![]() |
![]() |
---|---|---|---|
Typ |
E1YM400VS10 |
E3YM230VS20 |
K3YM400VSY20 |
Funkcje | |||
Pod |
■
|
■
|
■
|
Okno |
■
|
■
|
■
|
Kolejność faz |
■
|
■
|
■
|
Zanik fazy |
■
|
||
Asymetria |
■
|
Zdjęcie |
![]() |
![]() |
![]() |
![]() |
![]() |
---|---|---|---|---|---|
Typ |
V2UM230V10 |
E1UM230V01 |
G2UM300VL20 |
K3UM230VAC02 |
K3UM24VDC02 |
Funkcje | |||||
Nad |
■
|
||||
Pod |
■
|
■
|
■
|
■
|
■
|
Okno |
■
|
■
|
■
|
■
|
■
|
Zatrzask |
■
|
Zdjęcie |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
---|---|---|---|---|---|---|---|
Typ |
V2IM10AL10 |
V4IM100AL20 |
V4IM35AL20 |
G2IM5AL10 G2IM5AL20 |
G2IM10AL10 G2IM10AL20 |
E1IM10AACL10 230VAC |
K3IM5AACL20 |
Funkcje | |||||||
Nad |
■
|
■
|
■
|
■
|
■
|
■
|
■
|
Pod |
■
|
■
|
■
|
■
|
■
|
■
|
■
|
Okno |
■
|
■
|
■
|
■
|
■
|
■
|
■
|
Podwójny Maksymalny Próg |
■
|
■
|
|||||
Minimalny i Maksymalny Próg |
■
|
■
|
|||||
Zatrzask |
■
|
■
|
■
|
■
|
■
|
O | NAD | |
---|---|---|
![]() |
Jeśli mierzona wartość przekracza próg MAX, przekaźnik wyjściowy przełącza się do pozycji wyłączonej. Przekaźnik wyjściowy przełącza się w pozycję włączoną ponownie, jak tylko wartość mierzona spadnie poniżej nastawionej wartości MIN. |
|
U | POD | |
![]() |
Jeśli mierzona wartość spada poniżej nastawionej wartości MIN, przekaźnik wyjściowy przełącza się do pozycji wyłączonej. Przekaźnik wyjściowy przełącza się w pozycję włączoną ponownie, jak tylko wartość mierzona przekracza ustawiony próg MAX |
|
W | OKNO | |
![]() |
Jeśli mierzona wartość spada poniżej nastawionej wartości MIN, przekaźnik wyjściowy przełącza się do pozycji wyłączonej. Wyjście przekaźnikowe przełącza się w pozycję włączoną ponownie, jak tylko wartość mierzona przekracza próg MIN. Jeśli mierzona wartość przekracza próg MAX, przekaźnik wyjściowy przełącza się do pozycji wyłączonej. Przekaźnik wyjściowy przełącza się do pozycji włączonej ponownie, jak tylko wartość mierzona spadnie poniżej ustawionej wartości MAX. |
|
2MAX | PODWÓJNY MAKSYMALNY PRÓG | |
![]() |
Jeśli mierzona wartość przekracza próg MIN, wyjście przekaźnikowe REL2 przełącza się do pozycji wyłączonej. Jeśli mierzona wartość przekracza próg MAX, dostosowany przekaźnik wyjściowy REL1 przełącza się do pozycji wyłączonej. Przekaźniki wyjściowe REL1 i REL2 przełączają się do pozycji włączonej ponownie, jak tylko wartość mierzona spadnie poniżej ustawionej wartości (odpowiednio MAX i MIN). |
|
MM | MAKSYMALNY I MINIMALNY PRÓG | |
![]() |
Jeśli mierzona wartość spada poniżej nastawionej wartości MIN, wyjście przekaźnikowe REL2 przełącza się do pozycji wyłączonej. Wyjście przekaźnikowe REL2 przełącza się w pozycję włączoną ponownie, jak tylko wartość mierzona przekroczy próg MIN. Jeśli wartość mierzona przekroczy próg MAX, przekaźnik wyjściowy REL1 przełącza się do pozycji wyłączonej. Wyjście przekaźnikowe REL1 przełącza się w pozycję włączoną ponownie, jak tylko wartość mierzona przekroczy próg MAX. |
|
L | ZATRZASK | |
![]() |
Przekaźnik przełącza się do pozycji wyłączonej w przypadku przekroczenia ustawionej wartości. Przełączenie przekaźnika do pozycji włączonej ponownie tylko za pomocą zewnetrznego lub wewnętrznego przycisku reset lub przez wyłączenie i włączenie zasilania. | |
OPOŹNIENIE ZADZIAŁANIA | ||
![]() |
Jeśli monitorowana wartość z wybranego zakresu zostanie przekroczona, przekaźnik wyjściowy przełącza się w pozycje wyłączoną po upływie ustawionego czasu. | |
NIECZUŁOŚĆ PODCZAS ROZRUCHU | ||
![]() |
Przekaźnik wyjściowy załącza się po podaniu napięcia zasilania. Zmiany wartości mierzonych podczas ustawionego czasu nie mają wypływu na przełączenie przekaźnika wyjściowego. |
