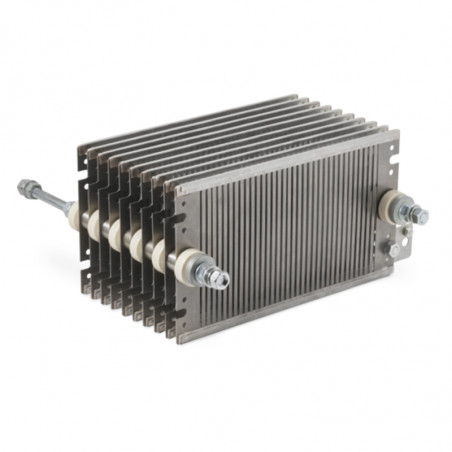

Резисторы большой мощности для торможения со стальными элементами резистанции – серии FE 31
  • Резисторы большой мощности для торможения со стальными элементами резистанции – серии FE 31

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: FRIZLEN

Резисторы большой мощности для торможения со стальными элементами резистанции – серии FE 31

Технические данные:
Резисторы выполнены из стальных безреактивных элементов. Каждый безреактивный блок может быть снабжен 2 или более выводами. Вывод в зависимости от величины тока на винты M6 или M10. Степень защиты IP20.
• возможность соединения в разных вариантах
• постоянная мощность до 22 kW;
• возможна термическая защита
• сертификат UL

Таблица. Технические данные

Тип Постоянная мощность
при 40°C
[kW]		 Диапазон сопротивления
[Ω]		 Количество безреактивных
элементов		 Габариты
L
[мм]		 Вес
[кг]
от до
FE.31503 1,5 0,07 16 3 180 3,5
FE.31504 2 0,09 22 4 180 4
FE.31005 2,5 0,11 28 5 280 5
FE.31007 3,5 0,15 39 7 280 6
FE.31009 4,5 0,20 50 9 280 7
FE.31112 6 0,26 67 12 380 8
FE.31114 7 0,31 78 14 380 9
FE.31216 8 0,35 89 16 580 11
FE.31220 10 0,44 112 20 580 13
FE.31224 12 0,53 134 24 580 15
FE.31326 13 0,57 145 26 780 17,5
FE.31330 15 0,66 168 30 780 19,5
FE.31334 17 0,75 190 34 780 21,5
FE.31436 18 0,79 201 36 980 23,5
FE.31440 20 0,88 224 40 980 25,5
FE.31444 22 0,97 246 44 980 27,5

Способ сборки

Габариты


ПРОВОЛОЧНЫЕ РЕЗИСТОРЫ ДЛЯ ТОРМОЖЕНИЯ 4-22KW – СЕРИЯ FGFG

Технические данные:
Проволочные резисторы, с оцинкованным корпусом с двумя изолированными выводами.
Степень защиты IP20.
• низкая индуктивность
• высокая импульсная нагрузочная способность
• постоянная мощность до 22kW
• компактный корпус

Таблица. Технические данные

Тип Постоянная мощность
при 40°C
[kW]		 Диапазон сопротивления
[Ω]		 Габариты
L
[мм]		 Вес
[кг]
от до ABC
FGF 6100802 4 0,3 160 270 295 330 10
FGF 6101002 5 0,3 128 270 295 330 12
FGF 6111202 6 0,4 107 370 395 430 14
FGF 6111402 7 0,5 92 370 395 430 16
FGF 6121602 8 0,6 80 570 595 630 18
FGF 6121802 9 0,6 72 570 595 630 20
FGF 6122102 10,5 0,8 61 570 595 630 23
FGF 6122402 12 0,9 54 570 595 630 25
FGF 6132702 13,5 1 48 770 795 830 29
FGF 6133002 15 1,1 43 770 795 830 32
FGF 6133402 17 1,2 38 770 795 830 36
FGF 6143802 19 1,4 34 970 995 1030 40
FGF 6144202 21 1,5 31 970 995 1030 44
FGF 6144402 22 1,6 29 970 995 1030 46
Габариты


Способ сборки
