Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: ATE

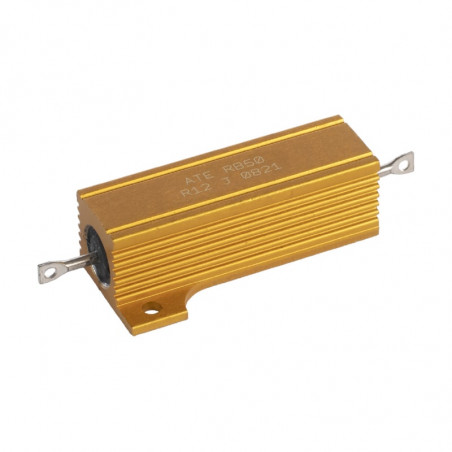

Резисторы мощности в корпусе из алюминия - серия HS

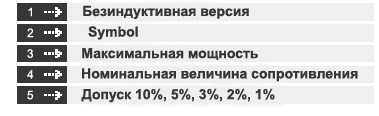

Способ обозначения

Таблица.Технические данные

Тип Мощность резистора на
радиаторе
@ 25°C
[W]		 Мощность резистора
без радиатора
@ 25°C
[W]		 Диапазон
сопротивления
[Ω]		 Макс. рабочее
напряжение
DC/AC rms
[V]		 Напряжение
изоляции
AC реак
[V]		 Импульсное
напряжение изоляции
[VAC]		 Макс. вес
[гр.]		 Тепловое сопротивление
[°C/W]		 Стандартный
алюминиевый радиатор
площ.
[см2]		 толщ.
[мм]
HS10 10 5,5 R005-10K 160 1000 1400 4 5,8 415 1
HS15 15 8 R005-15K 265 1000 1400 7 5,1 415 1
HS25 25 12,5 R005-36K 550 2500 3500 14 4,2 535 1
HS50 50 20 R01-86K 1250 2500 3500 32 3 535 1
HS75 75 45 R01-50K 1400 4500 6363 85 1,1 995 3
HS100 100 50 R01-70K 1900 4500 6363 115 1 995 3
HS150 150 55 R01-100K 2500 4500 6363 175 1 995 3
HS200 200 50 R01-50K 1900 5000 7070 475 0,7 3750 3
HS250 250 60 R01-50K 2200 5000 7070 600 0,6 4765 3
HS300 300 75 R01-68K 2500 5000 7090 700 0,6 5780 3

Габариты

Габариты
[мм]		 Допуск HS10 HS15 HS25 HS50 HS75 HS100 HS150 HS200 HS250 HS300
A Макс. 16,5 21 28 29,7 47,5 47,5 47,5 72,5 72,5 72,5
B Макс. 30 36,5 51 72,5 72 88 121 145,7 167 184,4
C Макс. 8,8 11 14,6 14,8 24,1 24,1 24,1 41,8 41,8 41,8
D Макс. 8,5 11,2 14 14,2 27,3 27,3 27,3 45,5 45,5 45,5
E Макс. 15,9 19,9 27,3 49,1 48,7 65,2 97,7 89,7 108,7 127,7
F ±0,3 11,3 14,3 18,3 39,7 29 35 58 70 89 104
G ±0,3 12,4 15,9 19,8 21,4 37 37 37 57,2 57,2 59
H Макс. 4,5 5,5 7,3 8,5 11,8 11,8 11,8 20,5 20,5 20,5
J Макс. 2,4 2,8 4,7 5,2 10,4 15,4 20,4 10,4 10,4 12,4
K Макс. 1,8 1,8 2,6 2,6 3,7 3,7 3,7 5,5 5,5 5,5
L ±0,25* 2,4 2,4 3,2 3,2 4,4 4,4 4,4 5,1 5,1 6,6
M Макс.               103,4 122,4 141,4

Внимание
* 200-300 W ± 0,45
Температура на поверхности резистора в функции рассеянной мощности

Зависимость мощности от повышения температуры окружающей среды
Перегрузочная способность для стандартных резисторов серии HS
