Производитель: PACK Litz Wire

RUPALIT вши прямоугольного профиля

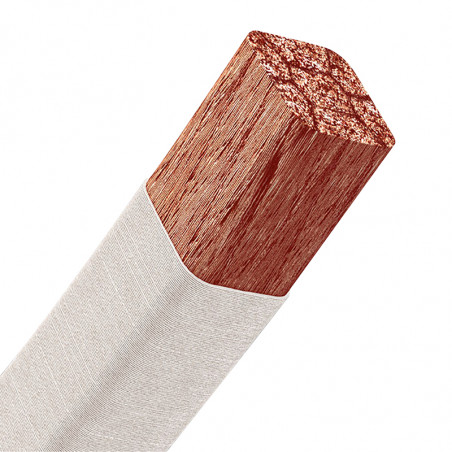

RUPALIT Profile это провод с квадратным или прямоугольным сечением для полного использования намоточного пространства.

Технические данные:

Технические и экономические преимущества:

- самое хорошее число намотанных слоев,

- намотка без катушек (самопаяльная эмаль),

- 65-80% коэффициент выполнения мадью.

Структура:

- эмалированная медная проволока (0,02 – 1,6mm AWG 13-52),

- эмалированная алюминиевая проволока (0,25 – 5mm AWG 4-30),

- сечение в соотв. со стандартом DIN или с требованиями клиента,

- габариты стандартных профилей – смотрите таблица.

Изоляционный материал:

- полиэфирная пленка 150°C (Mylar®),

- пленка P.E.N. (XR 20), 155°C ,

- полиамидная пленка 220°C (Kapton®, Kapton® CR),

- бумага NOMEX®,

- полиамидная пряжа (63) (NYLON®) электрическая и механическая защита,

- волокно из щелка.

Другие материалы по запросу.

Примерное применение:

- в.ч. трансформаторы,

- импульсные блоки питания.

Стандартная изоляция: полиамидная пряжа (63)

Габариты

Сечение провода
[mm2]

Прямоугольник

Квадрат

Количество жил

Диаметр каждой жилы
[mm]

Макс. ширина
[mm]

Макс. высота [mm]

Макс. ширина
[mm]

Макс. высота [mm]

6530

0,040

8,16

5,70

2,60

Другие габариты по запросу

360

0,050



Другие габариты по запросу

1,20

1,20

1050

0,050

2,06

Другие габариты по запросу

2,10

2,10

1680

0,050

3,29

2,80

3,10

Другие габариты по запросу

4000

0,050

7,84

6,00

3,50

Другие габариты по запросу

105

0,071

0,41

1,10

0,80

Другие габариты по запросу

225

0,071

0,88

1,50

1,00

Другие габариты по запросу

270

 0,071 1,09 1,80 1,20

1,40

1,40

315

0,071

1,25

2,10

1,30

1,70

1,70

345

0,071

1,37

2,20

1,70

Другие габариты по запросу

415

0,071

1,64

2,20

1,80

1,90

1,90

630

 0,071 2,50 2,90 2,00

2,15

2,15

795

0,071

3,15

2,90

1,50

Другие габариты по запросу

840

0,071

3,33

3,10

2,10

Другие габариты по запросу

1060

0,071

4,13

3,50

2,30

Другие габариты по запросу
1125 0,071

4,39

Другие габариты по запросу

2,90

 2,90

1260

0,071

4,98

Другие габариты по запросу

3,10

3,10

1458

0,071

5,61

4,80

2,80

Другие габариты по запросу

1575

0,071

6,14

Другие габариты по запросу

3,30

3,30

6360

0,071

25,00

9,50

6,80

Другие габариты по запросу

2500

0,080

12,50

Другие габариты по запросу

5,00

5,00

Габариты

Сечение провода
[mm2]

Прямоугольник

Квадрат

Количество жил

Диаметр каждой жилы [mm]

Макс. ширина [mm]

Макс. высота [mm]

Макс. ширина
[mm]

Макс. высота [mm]

60

0,100

0,47

1,20

0,80

Другие габариты по запросу

90

0,100

0,77

1,50

1,00

1,20

1,20

100

0,100

0,79

1,40

1,20

Другие габариты по запросу

135

0,100

 1,06 1,50 1,10 1,30

1,30

160

0,100

1,26

1,80

1,20

1,40

1,40

200

0,100

1,57

 2,30 1,70

Другие габариты по запросу

245

0,100

1,93

2,00

1,50

2,00

2,00

256

0,125

3,14

2,90

2,20

Другие габариты по запросу

300

0,100

2,36

2,50

1,60

Другие габариты по запросу

350

0,100

2,75

2,90

1,80

Другие габариты по запросу

420

0,100

3,30

3,10

2,00

2,50

2,50

508

0,100

3,99

3,60

2,10

Другие габариты по запросу

528

0,100

4,14

3,40

2,20

Другие габариты по запросу

600

0,130

7,98

4,20

3,70

Другие габариты по запросу

630

0,100

4,95

4,00

2,40

3,10

3,10

840

0,100

6,59

3,60

3,60

3,00

3,00

900

0,100

7,07

4,20
4,00

3,20
3,00

Другие габариты по запросу
Другие габариты по запросу

1260

0,100

9,90

5,50

4,00

4,00

4,00

1400

0,100

10,99

5,00

3,60

4,30

4,30

3780

0,100

30,00

8,50

7,10

Другие габариты по запросу

3000

0,112

29,55

9,60

6,40

Другие габариты по запросу

10

0,200

0,31

0,80

0,60

0,70

0,70

15

0,200

0,47

1,10

0,80

Другие габариты по запросу

20

0,200

0,63

1,50

1,00

Другие габариты по запросу

30

0,200

0,94

1,50

1,20

1,20

1,20

40

0,200

1,26

 1,30 1,60 1,50

1,50

50

0,200

1,57

1,50

2,00

1,70

1,70

60

0,200

 1,89

2,20

1,60

1,80

 1,80

70

0,200

2,20

Другие габариты по запросу

2,00

2,00

80

0,200

2,50

2,50

2,00

Другие габариты по запросу

90

0,200

2,83

2,90

1,40

2,20

2,20

100

0,200

3,14

3,10

1,90

2,50

2,50

120

0,200

3,77

2,90

2,40

2,70

2,70

135

0,200

4,24

3,70

2,30

2,90

2,90

150

0,200

4,57

3,40

2,40

3,30

3,30

180

0,200

5,66

4,30

2,20

Другие габариты по запросу

200

0,200

6,28

4,40
4,25

3,00
3,00

   3,50                      3,50
Другие габариты по запросу

250

0,200

7,86

5,0

2,90

4,00

4,00

300

0,200

9,43

5,60
5,20
5,00

3,50
3,20
3,50

   4,20                       4,20
Другие габариты по запросу
Другие габариты по запросу

360

0,200

11,30

5,40

4,00

4,60

4,60

420

0,200

13,19

7,00
5,40

3,00
4,00

   4,90                       4,90
Другие габариты по запросу

490

0,200

15,39

 5,70 4,70 Другие габариты по запросу

600

0,200

18,84

7,20

4,60

Другие габариты по запросу

800

0,200

25,12

 8,70 6,10

7,20

7,20

1200

0,200

37,68

9,00

8,00

Другие габариты по запросу

1400

0,200

43,96

9,00

9,20

8,70

8,70

16

0,250

0,79

Другие габариты по запросу

1,00

1,00

33

0,250

1,62

2,00

1,00

 Другие габариты по запросу

12

0,300

0,85

Другие габариты по запросу

1,10

1,10

23

0,300

 1,63

2,00

1,00

 Другие габариты по запросу

44

0,300

3,11

Другие габариты по запросу

2,00

2,00

20

0,335

1,76

2,30

1,40

Другие габариты по запросу

45

0,335

3,96

Другие габариты по запросу

2,90

2,90

75

0,335

7,42

4,00

3,00

Другие габариты по запросу
