Производитель: Lumberg

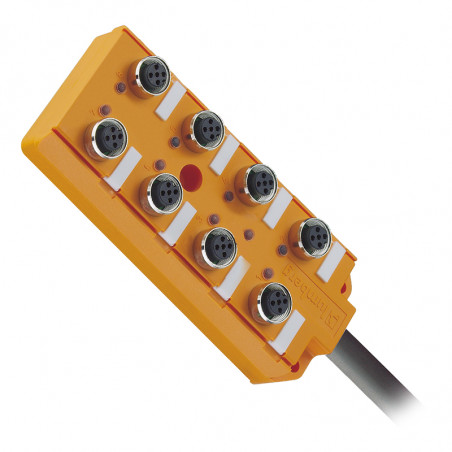

Сенсорные распределительные коробки

СЕНСОРНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ КОРОБКИ AKTOR “ASB” (ЦЕНТРАЛЬНЫЙ РАСПРЕДЕЛИТЕЛЬ) 3-КОНТАКТНЫЕ (3+PE)


Для разъемов M12x1 с наконечником для крепления под винт, соединительным проводом, показателем рабочего состояния и функции LED. Короткое время подключения, большая надежность работы, небольшая стоимость кабельной сети, беспроблемная замена, четкое деление системы на группы.

Технические данные:

Класс применения:
ZNA в соотв. с DIN 400 40 (-15°C до 90°C)
Основание контактов:
PA 6.6, GF, самопогасающийся
Контакт:
Cu Zn, никелированный и золоченный 0,8 μm
Корпус:
PUR, самопогасающийся, оранжевый цвет
Степень защиты:
IP67 в скрученном состоянии, хорошая маслостойкость
Токовая нагрузка:
4A в штыре / в общем макс. 12A
Рабочее напряжение:
10...30 V DC
 Вывода контактов
Степень засоренности:
2 в соотв. с VDE 0110
 1: коричневый (+)
Измерительное напряжение:
32V~/s
 3: синий (-)
Сопротивление изоляции:
>109Ω
 4: белый (1), зеленый (2), желтый (3), серый (4), розовый (5), красный (6), черный (7), фиолетовый (8)
Соединительный провод в кожухе из PUR/ PCV, черный.
 5: зелено-желтый (PE)
Дополнительный защитный провод на центральном контакте (5).



соединения ASB 4...
соединения ASB 6...
соединения ASB 8...


№ производителя Исполнение
ASB4/LED-5/4-12/5m 4-кратный распределитель с кабелем 5 m (7-жиль./0 8,4 mm)
ASB4/LED-5/4-12/10m 4-кратный распределитель с кабелем 10 mm (7-жиль./0 8,4 mm) Габариты 54 x 82 x 25 mm
ASB6/LED-5/4-13/5m 6-кратный распределитель с кабелем 5 m (9-жиль./0 9 mm)
ASB6/LED-5/4-13/10m 6-кратный распределитель с кабелем 10 m (9-жиль./0 9 mm)
Габариты 54 x 100 x 25 mm
ASB8/LED-5/4-14/5m 8-кратный распределитель с кабелем 5 m (11-жиль./0 9 mm)
ASB8/LED-5/4-14/10m 8-кратный распределитель с кабелем 10 m (11-жиль.)
Габариты 54 x 127x25 mm


СЕНСОРНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ КОРОБКИ AKTOR “ASB” 4-КОНТАКТНЫЕ (3+PE)


Для разъемов M12x1 с наконечником для крепления под винт, присоединение M23
С показателем рабочего состояния (зеленый) и функции (желтый) LED
Питающее напряжение: 60 V AC/ 75 V DC
Измерительное напряжение: 63V~/s
Остальные технические данные: как выше.
ASBS 8...
Кабельная система ASBS 6...
Дополнительный защитный провод на центральном контакте (5).


№ производителя Исполнение
Штепсельные сенсорные распределительные коробки "ASB'; 4-полюсное (3 + PE)
ASBS4/LED 5-4 4-кратный распределитель, Габариты 60 x 118 x 29 mm
ASBS6/LED 5-4 6-кратный распределитель, Габариты 60 x 125 x 29 mm
ASBS8/LED 5-4 8-кратный распределитель, Габариты 60 x 152 x 29 mm


СЕНСОРНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ КОРОБКИ AKTOR >>ASB<< 5-КОНТАКТНЫЕ (4 + PE)

5-контактные, 2 сигнала на гнездо, для разъемов M12x1 с наконечником для крепления под винт. Показатель рабочего состояния (зеленый) и функции (желтый) LED

Технические данные:
Класс применения: ZNA в соотв. с DIN 40040 (-15°C до 90°C)
Основание контактов: PA 6.6, GF, самопогасающийся
Контакт: Cu Zn, никелированный и золоченный 0,8µm
Корпус: TPU, самопогасающийся, оранжевый цвет
Степень защиты: IP67 в скрученном состоянии, хорошая маслостойкость
Токовая нагрузка: 4A в штыре, в общем 12A
Рабочее напряжение: 10 -30V DC
степень засоренности: 2 в соотв. с VDE 0110
Измерительное напряжение: 32V~/s
Сопротивление изоляции: >109Ω
Соединительный провод в кожухе из PUR.
Дополнительный защитный провод на центральном контакте (5)
с 2 защитными контактными колодками и с 10 информационными щитками.


Кабельная система ASB 4...
Кабельная система ASB 6... 		Кабельная система ASB 8..


№ производителя Исполнение
ASBV4/LED 5-66/5 m 4-кратный распределитель с кабелем 5 m (11-жиль.)
ASBV4/LED 5-66/10 m 4-кратный распределитель с кабелем 10 m (11-жиль.)
Габариты 60x118x25 mm
ASBV6/LED 5-52/5 m 6-кратный распределитель с кабелем 5 m (15-жиль.)
ASBV6/LED 5-52/10 m 6-кратный распределитель с кабелем 10 m (15-жиль.)
Габариты 60 x 125 x 25 mm
ASBV8/LED 5-135/5 m 8-кратный распределитель с кабелем 5 m (19-жиль.)
ASBV8/LED5-135/10m 8-кратный распределитель с кабелем 10 m (19-жиль.)
Габариты 60 x 152 x 25 mm
  Распределители с другими длинами присоединительного провода - по запросу.


ASBSM.../LED3


Миниатюрный штепсельный пусковой прибор/сенсорная распределительная коробка с диодами LED. От 4 до 10 гнезд

Технические данные:
  Диапазон температур: - 25°C до 70°C
  Корпус: PBT
Гнездо M8 Основание контактов: (PA, самопогасающийся)
3-контактное Контакт M8: CuSn, никелированная, золоченный 0,8 μm
1 сигнал на гнездо Контакт M12: CuZn, никелированная, золоченный 0,8 μm
Подключение провода M12 Корпус гнездa : CuZn никелированный
  Кольцо O - FKM
Обозначения Степень защиты: IP67 в соединенном состоянии
ASBSM 4/LED3 Токовая нагрузка в 40C: 1,5A в штыре
ASBSM 6/LED3 /в общем макс. 1,5A
ASBSM 8/LED3 Рабочее напряжение: 10 30 V DC
ASBSM 10/LED3 Степень засоренности: 3
  Сопротивление изоляции: > 109Ω .
  Сопротивление контакта


ASBM.../LED3

Миниатюрный штепсельный пусковой прибор/сенсорная распределительная коробка с диодами LED для изображения функции.

Технические данные:
  Диапазон температур: - 25°C до 70°C
  Корпус: PBT
  Основание контактов: (PA, самопогасающийся)
От 4 до 12 гнезд Контакт M8: CuSn, никелированная, золоченный 0,8 μm
Гнездa M8 Контакт M12: CuZn, никелированная, золоченный 0,8 μm
3-контактные Кольцо O - FKM
1 сигнал на гнездо Корпус гнездa: CuZn никелированный
Интегрированный управляющий провод: Степень защиты IP67 в соединенном состоянии
  Токовая нагрузка в 40C: 1,5A в штыре
  /в общем макс. 1,5A
  Рабочее напряжение: 10 30 V DC
  Степень засоренности: 3
  Сопротивление изоляции: > 109Ω
  Сопротивление контакта
Меньше
