GKN Series - Предохранительные выключатели
  • GKN Series - Предохранительные выключатели

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: Honeywell

GKN Series - Предохранительные выключатели

Выключатели серии GKN это экономные и сжатые выключатели безопасности, которые обеспечивают отличное увеличение безотказности. Доступно 6 разных типов пусковых ключей.

Выключатели серии GKN удовлетворяют требованиям стандарта IEC 60947-5-1, у них также сертификаты cULus, CE и CCC.

Технические данные:
- Контакты безопасности с вынужденным размыканием.
- Шесть пусковых ключей по выбору.
- Двойная изоляция в соотв. с IEC 60947-5-1
- Международные сертификаты (cULus, CE, CCC)
- Три входы кабеля
- Большая выемка для подключения кабелей.
- Большой кабельный вход M20.
- Головка с 4 входами.

Преимущества
- Продукт в соотв. с международными стандартами безопасности.
- Большая зона применения.
- Не требуется дополнительное заземление.
- Конечный продукт может продаваться во всем мире.
- Гибкость выбора размещения кабеля по отношению к выключателю.
- Упрощенная сеть кабелей
- Нет необходимости реконфигурации размещения головки.

Применение
- Деревообрабатывающие станки
- Печатающие и отделочные станки в производстве бумаги
- Литьевые прессы и станки для формирования пластиков
- Упаковочные станки.
- Зачерпывающие и насосные приборы.
- Приборы для производства полупроводниковых схем.
- Производство упаковок.
- Специальные приборы.


Спецификация



Обозначение и тип использования Номинальная интенсивность тока Ie [A] при номинальном напряжении Ue [V]
  120 V~ 125 V= 240 V~ / 250 V= 600 V~
AC15 A600 6 A - 3 A 1,2 A
DC13 Q300 - 0,55 A 0,27 A -



Номинальный постоянный термический ток (Ith) 10 A
Уплотнение IP67; NEMA 1, 4, 12, 13
Номинальное ударное выдерживаемое напряжение (Uimp) 2500 V
Степень засоренности 2 (микро-среда внутри корпуса); 3 (макро-среда в установочном месте)
Номинальное напряжение изоляции (Ui) 600 V
Диапазон рабочих температур -25°C до 70°C [-13°F до 158°F]
Диапазон температуры хранения -40°C до 85°C [-40°F до 185 °F]
Защитный прибор от короткого замыкания (тип и номинальные величины) Плавки предохранитель класса J (10 A/ 690 V)
Механическая прочность использования 1 000 000 циклов
Обусловленный ток короткого замыкания 1000 A



Примечание
В соотв. с:
Директивой ЕС: Электрические Изделия низкого тока 73/23/EEC, вместе с обновлением 93/68/EEC.
Директивой ЕС: Машины 98/37/EEC, только кас. элементов связанных с безопасностью.
Стандартом IEC/EN60947-5-1.


Монтажные габариты [мм/дюймы]
Основная схема соединений и перемещения
Выключатель - код 21: контакты 2NC/1NO (BBM )
NC - размыкающий контакт
NO - замыкающий контакт
BBM - переключаемый прерывной контакт (бестоковый)
Выключатель - код 30: контакты 3NC
Способ обозначения



Способ обозначения (доступные сочетания)
Тип Название
GKNA21 3-контактный дверной выключатель безопасности, конечный, вход кабеля ½" NPT, прерывной контакт 2NC/1NO (BBM)
GKNA30 Выключатель безопасности с двумя входами, конечный, запуск ключом, вход кабеля ½" NPT, размыкающие контакты 3NC
GKNC21 3-контактный дверной выключатель безопасности, конечный, вход кабеля M20x1,5, прерывной контакт 2NC/1NO (BBM)
GKNC30 Выключатель безопасности с двумя входами, конечный, запуск ключом, вход кабеля M20x1,5, размыкающие контакты 3NC



Способ обозначения ключа (доступные сочетания)
Тип Название
GKZ41 Простой ключ
GKZ42 Угловой ключ 90°
GKZ43 Разводной ключ , лево-право
GKZ44 Разводной ключ, верх-низ
GKZ45 Многонаправленный ключ
GKZF1 Воронкообразный ключ

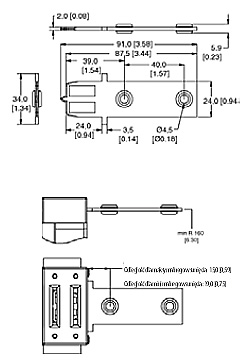

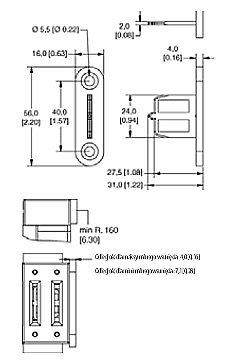

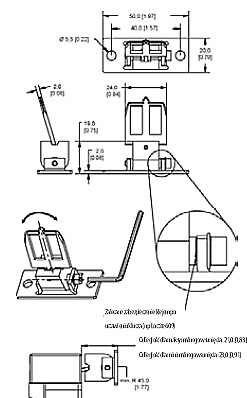

Габариты пусковых ключей [мм/дюймы]
GKZ41 (винт M4)
GKZ42 (винт M5)
GKZ43 (винт M5)
GKZ44 (винт M5)
GKZ44 (винт M5)
GKZF1 (винт M5)
