Производитель: Omron

Plug-in G2R -...- Силовые реле серии SN

Свойства:
• высокая мощность включения
• функциональная подставка на шину DIN
• небольшой размер
• стандартный уплотненный корпус, луженые наконечники
• доступный также в бистабильном исполнении


Технические данные
• Мощность включения мин.:
5 V DC, lOOmA
• Время срабатывания:
V Dax. 15 00s (mA/DC)
• Время отпадения:
макс. 10 ms (AC

макс. 5 ms ( (DC)

с однонаправленным диодом макс. 20 ms
• Механическая прочность:
катушка AC: 10 млн. соединительных циклов

катушка DC: 20 млн. соединительных циклов
• Материал контактов:
AgCdO
• Переключаемое напряжение макс.:
400 V AC, 125 V DC
• Температура окружающей среды:
-40 до 70°C
• Габариты:
29x13x 29 мм
• Сертификаты:
UL,CSA,SEV,TÜV,VDE

Другие значения напряжения согласуются по телефону.



Тип Номинальное
напряжение
катушки		 Номинальный
ток
катушки		 Сопротивление
катушки		 Наминальная
нагрузка в
250 VAC 30 VDC		 Постоянный
ток		 Переключаемый
механический ток		 Макс. мощность
включения
Максимальная мощность включения
G2R-1-SN24DC 24 V DC 22 mA 1100 Ω 10A 10A 10A 10A 2500 VA, 300 W
G2R-1-SND24DC
с однонаправленным диодом		 24 V DC 22 mA 1100 Ω 10A 10A 10A 10A 2500 VA, 300 W
G2R-1-SN24AC 24 VAC 46 mA 260 Ω
G2R-1-SN 230 AC 230 VAC 4,6 mA 26,85 kΩ
Подставка
P2RF-05-E монтаж на шину DIN или на основной панели
P2R-05-P монтаж на печатной плате

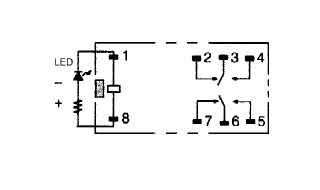

Реле с дисплеем LED, 2 переключаемых контакта
G2R-24-SN 24 DC 24 V DC 4,6 mA 1100 Ω 5 A 5 A 5 A 5 A 1250VA, 150 W
G2R-2-SND24DC
с однонаправленным диодом		 24 V DC 22 mA 1100 Ω 5 A 5 A 5 A 5 A 1250VA, 150 W
G2R-2-SN 24 AC 24 VAC 46 mA 260 Ω
G2R-2-SN 230 AC 230 VAC 4,6 mA 26,85 kΩ
Подставка
P2RF-08-E монтаж на шину DIN или на основной панели



G2R-1-SN



G2R-2-SN
