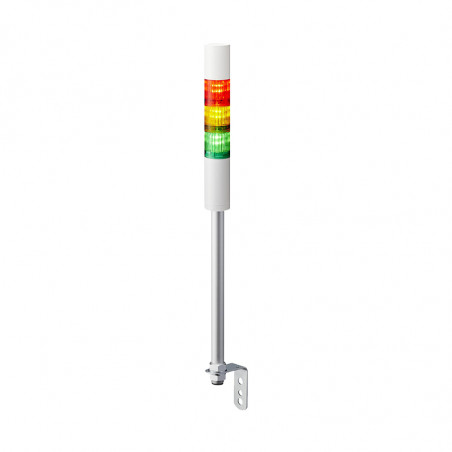

LR-сигнальные башни - LR4 (40 мм), LR5 (50 мм), LR6 (60 мм), LR7 (70 мм)
  • LR-сигнальные башни - LR4 (40 мм), LR5 (50 мм), LR6 (60 мм), LR7 (70 мм)

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: Patlite

LR-сигнальные башни - LR4 (40 мм), LR5 (50 мм), LR6 (60 мм), LR7 (70 мм)

Wieże sygnalizacyjne LR – LR4 (40mm), LR5 (50mm), LR6 (60mm), LR7 (70mm)

Główne zalety:
  • dwukrotnie zwiększone natężenie światła w porównaniu do standardowych wiez sygnalizacyjnych (2300 mcd)
  • sygnał dźwiękowy rozchodzi się promieniście 360o, moduł dźwiękowy nie posiada żadnych otworów, jest całkowicie zamknięty i charakteryzuje się wysokim stopniem szczelności IP65
  • moduł dźwiękowy posiada 4 dźwięki, max. natężenie dźwięku to 90 dB, dwa nowe dźwięki posiadają wysoką częstotliwość (2016-3012Hz), dzięki czemu są dobrze słyszalne pośród hałasu pracujących maszyn
  • wzmocniony korpus (z żywicy poliwęglanowej), uszczelki z silikonu, gładka powierzchnia bez otworów i chropowatości i wysoka szczelność IP65 powodują że wieża może być instalowana w trudniejszych warunkach środowiskowych, bardziej odporna na wibracje i łatwa do czyszczenia


Numer katalgowy

Model
LR4 - Ø40
LR5 - Ø50
LR6 - Ø60
LR7 - Ø70

1) Segmenty
1 = 1 Segment
2 = 2 Segmenty
3 = 3 Segmenty
4 = 4 Segmenty
5 = 5 Segmenty

2) Napięcie znamionowe
02 = DC24V
M2 = AC100 - 240V *1
Ø1 = DCV12 (tylko LR5)

3) Montaż / okablowanie
WJ = bezpośredni/ kabel
LJ = wysięgnik z kątownikiem / kabel
PJ = wysięgnik ze stopką / kabel
QJ = wysięgnik ze składanym wspornikiem / kabel *2

4) Sygnał świetlny/dzwiękowy
B = Sygnał świetlny migający / sygnał dźwiękowy
N = Sygnał świetlny ciągły/ sygnał dźwiękowy

5) Kolor obudowy
W = biały
U = srebrny*3

6) LED Module Color
R = czerwony
Y = pomarańczowy
G = zielony
B = niebieski
C = biały

Dane techniczne

Temperatura otoczeniapodczas pracy -20°C - +50°C
Wilgotność podczas pracy 90% RH lub mniej bez kondensacji
Zakres temperatury przechowywania -30°C - +60°C
Zakres wilgotność przechowywania 90% RH lub mniej bez kondensacji
Położenie montażowe do użycia wewnątrz
Kierunek montażu w pozycji pionowej
Stopień ochrony IP65 (IEC 60529)/NEMATYPE 4X, 13
Warunki środowiska w pozycji pionowej
Ilość błysków 60 ±2 fleszy/ min
Poziom głośności LR4 Typ. 85dB, LR5 Typ. 85dB, LR6 Typ. 88dB, LR7 Typ. 90dB, LR5DC12V Typ. 80dB
Redukcja głośności redukcja -10dB
Rodzaje dźwięków 4 dzwięk No.1 dźwiek szybki przerywany  No.2 dźwięk ciągły No.3 szybki modulowany
Wyjście tranzystorowe NPN / PNP (AC100 - 240V is NPN only)
Standardy zgodności UL 508. CSA-C22.2 No.14                               EMC Directive (EN 61000-6-4, EN 61000-6-2)
FCC Part 15 Subpart B Class A                      KC (KN 61000-6-4, KN 61000-6-2)
RoHS Directive (EN 50581) Low-voltage Directive (IEC/EN 60947-5-1, EN62471)*3

Wersje modułowe - do samodzielnej kompletacji
Sposób doboru poszczególnych elementów ( modułów)

Wybór modułu dźwiękowego funkcje migania i sygnału dźwiękowego


LR4-7
Ø40 - Ø70


Rozmiar Kolor Oznaczenie Pobór energii Waga
Ø40 LR4-BD__ 1.0W 0.035kg
Ø50 LR5-BD__ 1.0W 0.050kg
Ø60 LR6-BD__ 1.0W 0.060kg
Ø70 LR7-BD__ 1.0W 0.070kg

__ W -szary, U -srebrny, K-czarny

Wybór modułu świetlnego LED


LR4-7
Ø40 - Ø70

Rozmiar Kolor Oznaczenie Pobórenergii Waga
Ø40 LR4-E-R/Y/G/B/C 1.0W 0.035kg
Ø50 LR5-E-R/Y/G/B/C 1.0W 0.040kg
Ø60 LR6-E-R/Y/G/B/C 1.0W 0.060kg
Ø70 LR7-E-R/Y/G/B/C 1.0W 0.065kg

Wybór podstawy, modułu zasilającego (korpusu)

DC12V
DC24V
AC100-240V
Kable
Terminal łączeniowy

Montaż bezpośredni
Wysięgnik ze stopką
Wysięgnik z kątownikiem
Wysięgnik ze składanym wspornikiem

Sposoby mocowań

Schemat konfigurowania podstawy, modułu zasilajaceg

Model
LR4 - Ø40
LR5 - Ø50
LR6 - Ø60
LR7 - Ø70

1) Napięcie znamionowe
01 = DC12V*1
02 = DC24V
M2 = AC100 - 240V*2

2) Montaż / okablowanie
WJ = bezpośredni / z kablem
WT = bezpośredni / z terminalem łączeniowym *3
LJ = wysięgnik z kątownikiem / z kablem*4
PJ = wysięgnik ze stopką / z kablem*4
QJ = wysięgnik ze składanym wspornikiem / z kablem*5
3) Sygnał świetlny/dzwiękowy
B = Sygnał świetlny migający / sygnał dźwiękowy
N = Sygnał świetlny ciągły/ sygnał dźwiękowy

4) Kolor obudowy
W = biały
U = srebrny
K = czarny*6
*1 tylko dla modeli LR5
*2 dla modeli LR4 I LR6 o typie WJ I PJ
*3 tylko dla modeli LR5, LR7 24V DC
*4 dla modeli LR4, LR5 i LR6
*5 tylko dla modeli LR4 i LR6 24VDC w kolrze białym podstawy
*6 tylko dla modeli LR5, LR7
