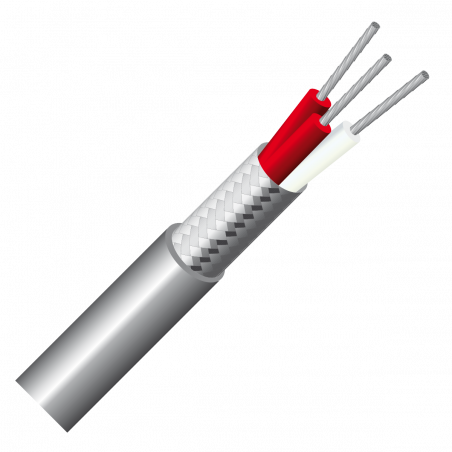

SONDIX
  • SONDIX

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: OMERIN

SONDIX

Общая информация:
Электрическое сопротивление в металлах увеличивается вместе с повышением температуры. Эта зависимость действует в обе стороны. Платина это металл, который часто применяется в датчиках из за большой линейности изменений сопротивления в функции температуры в широком диапазоне температур (между -200 до 850° C ). Ее чистота и химическая нейтральность придает ей чрезвычайной стабильности.

Сопротивление платины в функции температуры:
Rt = R0 [1 + At + Bt2 + C (t -100) t3] где:

                                               R
t
 - сопротивление в темп. t,
                                               R
0
 - сопротивление в темп. 0°C,
                                                    t - температура в °C.

Для платины в общеприменимых промышленных резистивных термометрах, постоянные A , B , C имеют следующие значения:
A = 3,9083x10-7°C-1
B = 5,775x10-7°C-2,
C = 4,183 x 10-12°C-4 для минусовых температур ,
C = 0 для плюсовых температур.

Самые распространенные резистивные зонды это: R0 = 100 Ω (в темп. 0°C),
R100 = 138,5 Ω (в темп. 100°C).

Допуска в соотв. с IEC 751:              Класс допуска    Допуск
                                         A                0,15 + 0,002(t)
                                         B                0,30 + 0,005(t)

Класс допуска А не применяется в зондах предназначенных для температур свыше...

Соединительных двухжильные кабеля не могут применяться в зондах класса А.

Главные продукты:

- двух-, трех- или четырехжильные кабеля,

- другое количество жил по запросу,

- цветное кодирование:

2 жилы: красный/ белый,

3 жилы: красный/ красный/ белый,

4 жилы: красный/ красный/ белый/ белый,

- стандартный цвет силиконовой оболочки: серый,

- стандартный цвет оболочки EFP или PFA : белый,

- другие цвета по запросу,

- виды жил: медные, медные луженные, медные серебренные или никелированные,

- другие сечения – по запросу.

Опции:

- другое количество жил – по запросу,

- другие сечения и другие виды жил – по запросу,

- высокотемпературная изоляция до 850° C и выше – по запросу,

- кабеля размещенные параллельно, плоские – по запросу

Применение:

- кабельная система для платиновых термопар


Конфигурация
2-проводной: этот тип применяется чаще всего, но он самый неточный, потому что сопротивление главных проводов учитывается при измерению.
3-проводной: мост Уитстона. Линейное сопротивление оказывает тут очень небольшое влияние. Только соединение сопротивлений вызывает ошибки.
4-проводной: мост Уитстона. Линейное сопротивление устранено, только соединения сопротивлений вызывают ошибки.
4-проводной: измерение в Кельвинах. Ток течет через зонд. Разница потенциалов на концах зонда стабильная и зависит от сопротивления, поэтому и сопротивление зонда влияет на измерение, которое будет еще более точным, чем в случае предыдущей конфигурации.



Тип изоляции Жила Кожух Температура непрерывной работы Чертеж
MY-Y
MC-CS
PVC105°C
силикон
PVC105°C
силикон

-30°C do 105°C
-60°C do 200°C

M6-6
M5-5
FEP
PFA
FEP
PFA
-190°C do 205°C
-190°C do 260°C
MC-FEP FEP силикон -60°C do 205°C
MV-PFA PFA стекловолокно -60°C do 260°C
MV-VS стекловолокно стекловолокно -60°C do 350°C
MV-VS-R
MA-VAS
высокотемпературное стекловолокно
минеральное волокно
высокотемпературное стекловолокно
минеральное волокно
-60°C do 600°C
-60°C do 600°C
MVK-KVS полиамид каптон®/стекловолокно полиамид каптон®/стекловолокно -60°C do 500°C
Количество жил Сечение
[mm2]
Эквивалент AWG* Количество волокон x диаметр [mm]

Тип стренги:
- медная (Cu),
- медная луженая (CuSn),
- медная серебренная (CuAg),
- медная никелированная (CuNi),
- серебряная (Ag),
- никелированная (Ni).

.

2, 3, 4, 6 lub 8 0,125 26 7x0,15
2, 3, 4, 6 lub 8 0,14 26 19x0,1
2, 3, 4, 6 lub 8 0,22 24 7x0,2
2, 3, 4, 6 lub 8 0,25 24 19x0,13
2, 3 lub 4 0,34 22 7 x 0,25
2, 3 lub 4 0,34 22 19x0,15
2, 3 lub 4 0,5 20 7x0,3
2, 3 lub 4 0,6 20 19x0,2
Замечание:
*AWG- (American Wire Gauge) – Нормализированная американская система калибра проводов.
ЗОНДЫ С ЭЛЕКТРИЧЕСКИМ ЭКРАНОМ И/ИЛИ НАРУЖНЫМ КОЖУХОМ

С плетеным электрическим экраном С электрическим экраном С плетеным наружным кожухом
из луженой меди тип: xxxB-xxx состоящий из алюминиевой ленты, стренги и материала PET тип: xxxBAL-xxx из нержавеющей стали тип: Blxxx-xxx
из никелированной меди тип: xxxBCN-xxx из гальванической стали тип: BGxxx-xxx
из серебренной меди тип : xxxBA-xxx из луженой меди тип: BExxx-xxx

Способ обозначения

1- товарный знак зарегистрированный фирмой OMERIN S . A .

2- тип изоляции:

кабель MC - FEP с электронным экраном из алюминиевой ленты или материала PET + проволока для укрепления наружного бронирования ввиду оболочки из нержавеющей стали и серебреная медная жила

3- количество жил

4- сечение жил ( в mm ) или AWG

5- количество волокон

6- диаметр каждого волокна (в mm )

7- тип стренги (выше)

Отправить запрос
