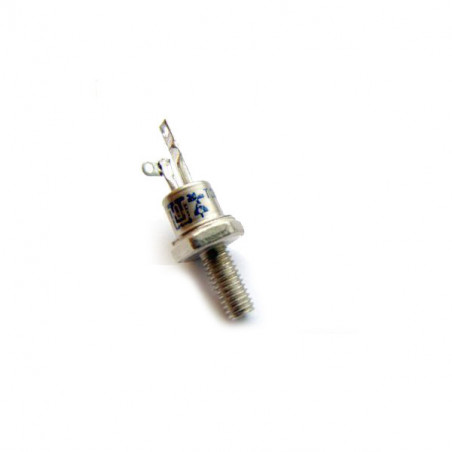

стандарт тиристоры
  • стандарт тиристоры

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: KUBARA LAMINA S.A.

стандарт тиристоры

Тип тиристораIT(AV)/TC
[A/°C]		UDRM VRRM
[V]		ITSM
[A]		I2t
[A2s]		IGT
[mA]		duD/dt
[V/µs]		tq
[µs]		Rthjc
[°C/W]		Момент
[Nm]		нр. рисунка
T22-10 10/70 100-800 150 112 50 100-1000 40 2,0 1,5-2 1
T32-16 16/95 100-800 300 450 50 100-1000 100 1,2 2-2,5
T32-20 20/85 100-800 350 620 75     1 2-2,5 2
T32-25 25/80 100-800 450 1025 75     1 2-2,5
T52-63 63/95 400-1200 1300 8500 150 320-1000 100 0,35 14-12 4/5
T51-63 63/95 1400-2000
T52-80 80/90 400-1200 1450 10500
T51-80 80/90 1400-1800
T52-100 100/85 400-1200 1600 12800
T62-125 125/90 400-1200 4000 80000 150 320-1000 150 0,14 28-32 6
T61-125 125/90 1400-2000
T62-150 150/90 400-1200 4500 101000
T61-150 150/90 1400-1600
T62-175 175/90 400-1200 4700 110000
T61-175 175/90 1400-1600
T62-200 200/80 400-1200 5000 125000       0,14
T62-225 225/80 400-800 5500 125000
T71-250 250/75 1200-2400 6300 200000 200 320-1000 200 0,10 38-41 7
T71-300 300/70 400-2200 7600 290000
T71-350 350/70 400-2000 9100 415000
T63-200 200/90 400-2200 3600 65000 150 320-1000 150 0,08 4,5-6,5 8
T63-300 300/80 400-1600 4500 101000         kN
T63-400 400/65 400-1200 4700 110000
T73-450 450/70 400-2400 7600 290000 200 320-1000 200 0,06 9-11 11
T73-550 550/65 400-2000 9100 415000         kN
T73-600 600/60 400-1200 9100 415000
T75-650 650/65 400-1600 8100 330000 150 320-1000 200 0,04 9-11 9
T75-750 750/65 400-1600 9500 450000         kN
T83-630 630/70 400-2400 10200 520000 200 320-1000 250 0,037 12-14 11
T83-800 800/70 400-1600 13000 845000         kN
T83-1000 1000/75 200-800 18000 1620000
T95-1000 1000/70 400-2400 20000 2000000 200 320-1000   0,023 22,5-25 10
T95-1250 1250/70 400-2000 20000 2000000         kN
T95-1400 1400/70 400-1600 21000 2200000
T95-1600 1600/70 200-800 27000 3600000

Тип тиристораIT(AV)/TC
[A/°C]		UDRM VRRM
[V]		ITSM
[A]		I2t
[A2s]		IGT
[mA]		duD/dt
[V/µs]		tq
[µs]		diT/dt
[A/µs]		Rthjc
[°C/W]		Момент
[Nm]		Корпус
нр. чертежа
F22-10 10/70 100-800 120 72 100 200-1000 12,5-40 20 2 1,5-2, Nm 1
F32-20 20/80 100-800 300 450 100 200-1000 12,5-40 20 0,95 2,-2,5 Nm 2
F32-25 25/80
F51-63 63/80 800-1200 10800 4000 150 320-1000 16-32 150 0,32 14,-17, Nm 4
F51-80 80/75 800-1200 1260 7900
F61-125 125/85 800-1600 3600 65000 150 320-1000 20-63 150 0,14 28,-32, Nm 6
F62-150 150/85 800-1200 4000 80000
F71-225 225/80 800-1200 6100 168000 200 320-1000 25-63 150 0,1 38,-41, Nm 7
F63-200 200/85 800-1600 3100 48000 150 320-1000 20-63 150 0,08 4,5-6,5 kN 8
F63-300 300/70 800-1200 4000 80000 150   25-63
F75-500 500/70 800-1200 7200 26000 150 320-1000 25-63 200 0,04 9,-11, kN 9
P71-225 225/80 800-1200 6100 186000 200 320-1000 25-40 250 0,1 38,-41, Nm 7
P83-500 500/90 800-1200 8000 320000 200 320-1000 25-63 400 0,037 12,-14, kN 11
P83-600 600/75 800-1200 9600 460000 200 320-1000
P95-900 900/75 800-1200 15000 1125000 200 320-1000 32-63 300 0,023 22,5-25, kN 10

Чертёж 1Чертёж 2Чертёж 3Чертёж 4
T22, F22, S22T32, F32, S32T42, S42T52, F51, T52, F52
Чертёж 5
T51, F51, T52, F52...-X1
Чертёж 6
T61, F61, T62, F62
Чертёж 7
T71, F71, P71
Чертёж 8Чертёж 9
T63,F63T75,F75
Чертёж 10Чертёж 11
T95,P95T73,F73,P73,T83,P83
