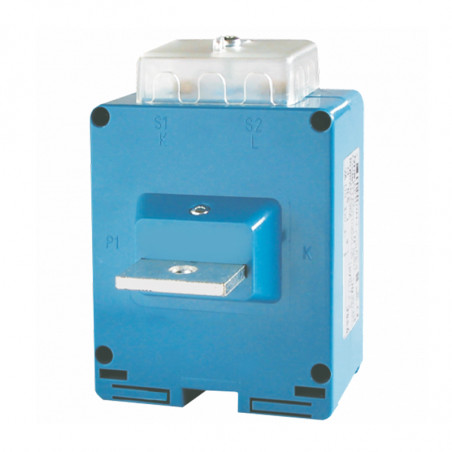

TAC020 Текущий трансформатор с первичной обмотки
  • TAC020 Текущий трансформатор с первичной обмотки

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: FRER

TAC020 Текущий трансформатор с первичной обмотки

Technical Data

Thermoplastic material UL94-V0
Operating frequency 50-60Hz
Voltage 0.72kV
Test voltage 3kV * 1’50Hz
Insulation Klasa E
Protection degree IP 20
Continuous overcurrent 1.2In
Rated short-time thermal current (I th) 60 In
Rated dynamic current (I dyn) 2.5 x I th
Safety factor N<5
max. power dissipation (max range value) <3,5W
Operating temperature -25 +50o C
Storage temperature -40 +80o C
Manufactured according to

IEC/E N 60044-1,
VDE, BS, UTE


Ratio Burdens [VA] Code
cl. 0.5 cl.1 5 A 1 A
5 A 20 35

TAC020005X05

TAC020005X01

10 A 20 35

TAC020010X05

TAC020010X01

15 A 20 35

TAC020015X05

TAC020015X01

20 A 20 35

TAC020020X05

TAC020020X01

25 A 20 35

TAC020025X05

TAC020025X01

30 A 20 35

TAC020030X05

TAC020030X01

40 A 20 35

TAC020040X05

TAC020040X01

50 A 20 35

TAC020050X05

TAC020050X01

60 A 20 35

TAC020060X05

TAC020060X01

80 A 20 35

TAC020080X05

TAC020080X01

100 A 20 35

TAC020100X05

TAC020100X01

120 A 20 35

TAC020120X05

TAC020120X01

150 A 20 35

TAC020150X05

TAC020150X01

200 A 20 35

TAC020200X05

TAC020200X01

250 A 20 35

TAC020250X05

TAC020250X01

300 A 20 35

TAC020300X05

TAC020300X01

400 A 20 35

TAC020400X05

TAC020400X01

500 A 20 35

TAC020500X05

TAC020500X01

600 A 20 35

TAC020600X05

TAC020600X01



Dimensions

Przekładnik prądowy TAC020 z uzwojeniem pierwotnym
