Производитель: Arcotronics

Трехфазные фильтры с нулевой проволокой F.LL.D3 ... AB

Номинальное напряжение (UN): 440V (междуфазное); 50/60Hz
Номинальный ток (IN): определенный для температуры окружающей среды 40°C
Ток утечки (IL): максимальное значение в UN/√3, 50Hz
Испытание напряжения (2s) линия-земля 2700 VDC или 1800VAC
линия-линия 1075 VDC
Диапазон температуры : с -25°C до 88°C
Климатическая категория : HPF (25/85/21)

Тип IN
[A]		 L
[mH]		 Cx1
[µF]		 Cx2
[µF]		 Cy1
[pF]		 Cy2
[pF]		 IL
[mA]		 R
[mΩ]		 Obudowa
nr rys.
F.LL.D3.025A.AB.01 25 4 x 1,2 3 x 2,2 3 x 2,2 2 x 15000   < 3,2 3 x 0,47 A
F.LL.D3.036A.AB.01 36 4 x 0,95 3 x 2,2 3 x 2,2 2 x 15000   < 3,2 3 x 0,1 A
F.LL.D4.036A.AB.03 36 4 x 1,3 3 x 2,2 3 x 2,2 2 x 15000   < 3,2 3 x 0,1 D
F.LL.D3.050A.AB.01 50 4 x 2 3 x 2,2 3 x 2,2 2 x 15000   < 3,2 3 x 0,47 B
F.LL.D4.050A.AB.R3 50 4 x 0,5 3 x 2,2 3 x 2,2 2 x 22000 3 x 4700 < 6,1 3 x 0,1 E
F.LL.D3.063A.AB.01 63 4 x 0,7 3 x 2,2 3 x 2,2 2 x 15000   < 3,2 3 x 0,47 B
F.LL.D3.063A.AB.08 63 4 x 0,7 3 x 2,2 3 x 2,2 2 x 15000   < 3,2 3 x 0,47 C

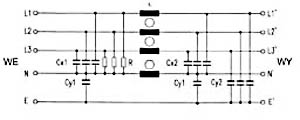

Схема
rys

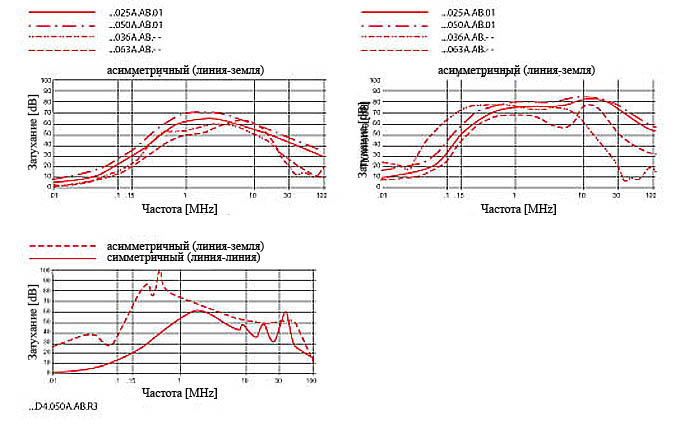

Характеристики - затухание
rys

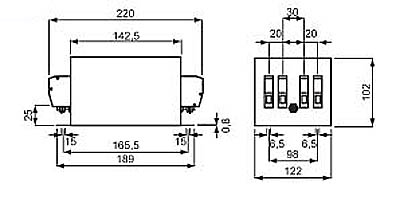

Корпус D

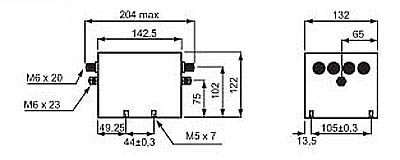

Корпус E

Габариты [mm] и выводы

Корпус A
rys

Корпус B
rys

Корпус C
rys

Корпус D
rys

Корпус E
rys
