Производитель: Celesco

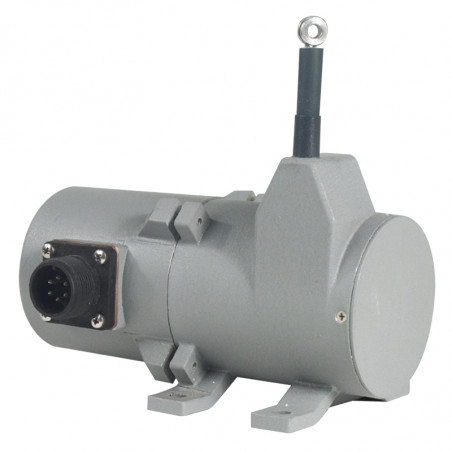

Связывание преобразователей расстояния PT8000

PT8000 преобразователи для промышленных применений (до 1500 mm)
- Диапазон измерений 1500 mm
- Крепкий корпус
- Для сложных промышленных применений
- Также в версии EX

Технические данные
Группа PT8101 PT8150 PT8232 PT8420 PT8510 PT8CN PT8DN PT8600
Выходной сигнал потенциометрический датчик положения RS 232 тока напряжения Canabus J1939 Device Net кабельный модуль


Технические данные
Диапазон измерений до [mm] 1500 1500 1500 1500 1500 1500 1500 1500
Точность
[± % диапазона измерений]		 0,25%...0,10% 0,02%...0,04% 0,25%...0,10% 0,28%...0,15% 0,25%...0,15% 0,25%...0,10% 0,25%...0,10% 0,02%...%0,04%
Повторяемость
[± % полного диапазона		 0,02% 0,02% 0,02% 0,05% 0,05% 0,02% 0,02% -
Прочность в циклах 250k...2,5 mln 5 mln 250k...2,5 mln 250k...2,5 mln 250k...2,5 mln 5 mln 250k...2,5 mln 5...10 mln


Корпус
Материал Алюминий
благородная сталь		 Алюминий
благородная сталь		 Алюминий
благородная сталь		 Алюминий
благородная сталь		 Алюминий
благородная сталь		 Алюминий
благородная сталь		 Алюминий
благородная сталь		 Алюминий
благородная сталь
Степень защиты IP67/68 IP67 IP67 IP67/68 IP67/68 IP65/67 IP67 -
Рабочая температура -40...90°C -17...71°C -40...90°C -40...90°C -40...90°C -40...85°C -40...85°C -40...90°C
Вибрации До 10g в
2000 Hz max		 До 10g в
2000 Hz max		 До 10g в
2000 Hz max		 До 10g в
2000 Hz max		 До 10g в
2000 Hz max		 До 10g в
2000 Hz max		 До 10g в
2000 Hz max		 До 10g в
2000 Hz max


Измеряющий провод
Благородная сталь покрытая найлоном [cal] * ø 0,034 ø 0,034 ø 0,034 ø 0,034 ø 0,034 ø 0,034 ø 0,034
Благородная сталь ø 0,047 ø 0,047 ø 0,047 ø 0,047 ø 0,047 ø 0,047 ø 0,047
Термопласты ø 0,062 ø 0,062 ø 0,062 ø 0,062 ø 0,062 ø 0,062 ø 0,062


Электрическое подключение
Наконечники под пайку - - - - - - - -
Проводы - - - - - - - -
Кабель 7,5 m водостойкий кабель 7,5 m кабель 7,5 m кабель 7,5 m водостойкий кабель 7,5 m водостойкий кабель - - -
Штырь Штырь металл/
пластмасса
6-поль.+ гнездо		 Штырь металл/
пластмасса
6/18-поль.+
гнездо		 Штырь металл/
пластмасса
6-поль.+ гнездо		 Штырь металл/
пластмасса
6-поль.+ гнездо		 Штырь металл/
пластмасса
6-поль.+ гнездо		 Микроштепсель 5-поль.+
+ гнездо штырь
(а также с 5m кабелем)		 Микроштепсель 5-поль.+
+ гнездо штырь
(а также с 5m кабелем)		 Сочетаемый с разными датчиками положения
(по запросу)


Свойства
  Интегрированная щетка для кабеля;
система торможения кабеля		 Интегрированная щетка для кабеля;
система торможения кабеля		 Интегрированная щетка для кабеля;
система торможения кабеля		 Интегрированная щетка для кабеля;
система торможения кабеля
исполнение EX		 Интегрированная щетка для кабеля;
система торможения кабеля		 Интегрированная щетка для кабеля;
система торможения кабеля		 Интегрированная щетка для кабеля;
система торможения кабеля		 Интегрированная щетка для кабеля;
система торможения кабеля
*) 1 дюйм = 25,4 mm
