Производитель: Celesco

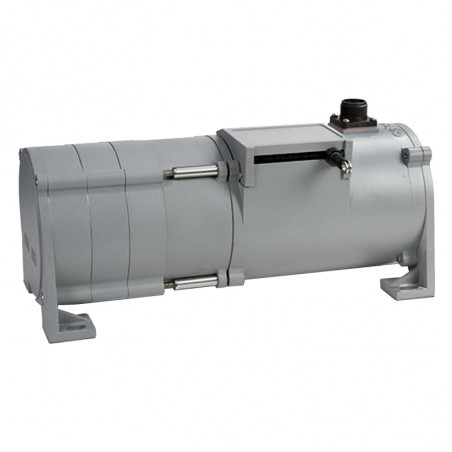

Связывание датчиков расстояния PT9000EXT

PT9000Ext - преобразователи для промышленных применений (до 42180 mm)
- Диапазон измерений 42180 mm
- Крепкий корпус
- Для сложных промышленных применений
- Также в версии EX

Технические данные
Группа PT9101 PT9150 PT9232 PT9301 PT9420 PT9510 PT9CN PT9DN
Выходной сигнал потенциометрический датчик положения RS232 потенциометрический и тахометрический тока напряжения Canabus J1939 Device Net


Технические данные
Диапазон измерений до [mm] 43180 43180 43180 43180 43180 43180 43180 43180
Точность
[± % диапазона измерений]		 0,10% 0,02%...0,04% 0,10% 0,10% 0,12% 0,12% 0,010% 0,10%
Повторяемость
[± % полного диапазона		 0,02% 0,02% 0,02% 0,02% 0,05% 0,05% 0,02% 0,02%
Прочность в циклах 250k...2,5 mln 5 mln 250k...2,5 mln 250k...2,5 mln 250k...2,5 mln 250k - 2,5Mln 250k...2,5 mln 250k...2,5 mln


Корпус
Материал Алюминий
благородная сталь		 Алюминий
благородная сталь		 Алюминий
благородная сталь		 Алюминий
благородная сталь		 Алюминий
благородная сталь		 Алюминий
благородная сталь		 Алюминий
благородная сталь		 Алюминий
благородная сталь
Степень защиты IP67/68 IP65/67 IP67 IP67/68 IP67/68 IP67/68 IP67 IP67
Рабочая температура -40...90°C -17...71°C -40...90°C -40...90°C -40...90°C -40...90°C -40...90°C -40...90°C
Вибрации До 10g в
2000 Hz max		 До 10g в
2000 Hz max		 До 10g в
2000 Hz max		 До 10g в
2000 Hz max		 До 10g в
2000 Hz max		 До 10g в
2000 Hz max		 До 10g в
2000 Hz max		 До 10g в
2000 Hz max


Измеряющий провод
Благородная сталь покрытая найлоном [cal] * ø 0,034; 0,024;0,019
0,015		 ø 0,034; 0,024;0,019
0,015		 ø 0,034; 0,024;0,019
0,015		 ø 0,034; 0,024;0,019
0,015		 ø 0,034; 0,024;0,019
0,015		 ø 0,034; 0,024;0,019
0,015		 ø 0,034; 0,024;0,019
0,015		 ø 0,034; 0,024;0,019
0,015
Благородная сталь - - - - - - - -
Термопласты - - - - - - - -


Электрическое подключение
Наконечники под пайку - - - - - - - -
Проводы - - - - - - - -
Кабель 7,5m;3m водостойкий кабель 7,5 m кабель 7,5 m кабель 7,5 m кабель 7,5m;3m водостойкий кабель 7,5m;3m водостойкий кабель - -
Штырь Штырь металл /
пластмасса
6-поль.+ гнездо		 Штырь металл /
пластмасса
6/18-поль.+ гнездо		 Штырь металл /
пластмасса
6-поль.+ гнездо		 Штырь металл /
пластмасса
6-поль.+ гнездо		 Штырь металл /
пластмасса
6-поль.+ гнездо		 Штырь металл /
пластмасса
6-поль.+ гнездо		 Микроштепсель 5-поль.+
Микроштепсель 5-поль.+
+ гнездо
(а также 5m кабель)		 Микроштепсель 5-поль.+
Микроштепсель 5-поль.+
+ гнездо
(а также 5m кабель)


Свойства
  Интегрированная щетка для кабеля;
система торможения кабеля		 Интегрированная щетка для кабеля;
система торможения кабеля		 Интегрированная щетка для кабеля;
система торможения кабеля		 Интегрированная щетка для кабеля;
система торможения кабеля
исполнениеEX		 Интегрированная щетка для кабеля;
система торможения кабеля		 Интегрированная щетка для кабеля;
система торможения кабеля		 Интегрированная щетка для кабеля;
система торможения кабеля		 Интегрированная щетка для кабеля;
система торможения кабеля
*) 1 дюйм = 25,4 mm
