Производитель: Philips

Ультрафиолетовые лампы (UV)

Тип HOK, ртутные лампы высокого давления излучающие UV-C с мощностями до 17 kW требуют для работы дросселя и стартера или трансформаторов и конденсаторов [стр. 1308-1309]
Могут работать в горизонтальном [H0K4/120) или универсальном (HOK 4/120 SE) положении. Вызывают образование озона.

Применение:
• сушка лаков, красок и чернил

• дезинфекция воды

• фотохимические процессы

• продвинутые процессы окисления

• печать этикетов

Тип Держатель/патрон Мощность
[W]		 Ток
[A]		 Допускаемая макс. темп. патрон/держатель
[°C]		 Допускаемая макс. темп. тела наката
[°C]		 Излучение
UV-C
[W]		 Вес
[G]
HOK 35/80 SK32 2850 6.5 300 900 430 156
HOK 65/80 SK32 5000 6.6 300 900 750 224
HOK 105/80 SK32 8300 6.7 300 900 1250 319
HOK 140/80 SK32 11000 6.5 300 900 1650 400

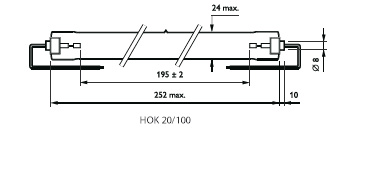

HOK 20/100 CAP/CABLE 2100 9.6 300 900 335 75
HOK 4/120 R7S-21 400 3.5 350 950 55 55
HOK 4/120SE GY9.5 400 3.5 350 950 55 55
HOK 50/120 SK32/28*42 6000 10.0 300 900 960 191
HOK 105/120 SK32/28*42 12400 9.9 300 900 2020 319
HOK 140/120 SK32/28M2 17000 10.0 300 900 2860 400


Распределение по спектру ламп HOK

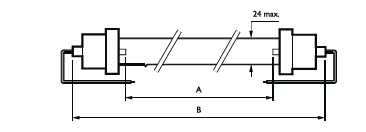

Габариты [mm]

Тип A
[mm]		 B макс.
[mm]
Держатель/патрон SK32
HOK35/80 355,0 ±2,0 422
HOK65/80 650,0 ±2,0 716
HOK105/80 1065,0 ±2,0 1136
HOK 140/80 1415,0±2,0 1486
Тип A
[mm]		 B макс.
[mm]
Держатель/патрон SK 32/28x42
HOK50/120 500,0±2,0 580
HOK105/120 1057,0±2,0 1137
HOK140/120 1407,0±2,0 1487


ЛАМПЫ UV ДЛЯ КОПИРОВАЛЬНЫХ РАМОК

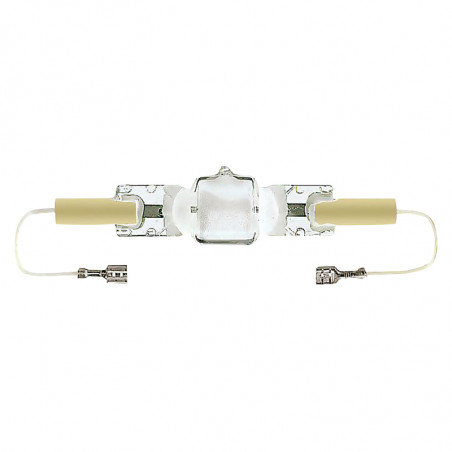

Тип HPA/HPM лампа из металла и галогена с добавкой железа и кобальта (HPA) или свинца и галлия (HPM) высококачественная и долгосрочная. Лампы типа HPA излучают UV-A, лампы типа HPM в диапазоне DIAZO значит 320-440mm. Эти лампы не образуют озона .
Применение: для репродукции, контактной печати

Тип Мощность(1
[w]		 Напряжение(1
[V]		 Ток(1
[A]		 Полная мощность(2
макс.
[мин.]		 UVA(3
после 0 час.
[MW/cm2]		 Diazo(3
после 0 час.
[MW/cm2]		 UV(4
после 750 час.
[%]		 Длина дуги
[mm]		 Длина(5
лампы
[mm]		 Диаметр
лампы
[mm]		 Наконечник Длина(6
проводов
[mm]		 Габариты
Черт. №
HPA800R 840/430 133/129 7,2/3,8 2 1600   80 37 110 18 C7S 375 1
HPA1009R 1150/570 130/110 10,0/5,8 2 2000   85 26 132 24 THSL 100T 4
HPA1000/20 1100 120 10,5 3 1780   80 21 129 27 C10.5L 100T 2
HPA1200R 1180/500 125/105 10,5/5,8 3 2240   80 83 147 27 C14X 195 5
HPM1O/B 400 125 3,5 3   700 80 38 112 17 B9.5   12
HPM 12 460 120 4,1 5   800 80 45 98 21 C14X 145 13
HPM 13 1000 125 8,6 3   2000 80 76 147 27 C14X 300 14
HPM 15 1950/800 240 9 4   4100 90 131 203 32 C14X 300 15
HPM 17 2000 243 8,7 2   4600 80 110 175 27 C14X 300 16
HPM19BT 2000/900 200 11 2   4200 85 103 179 27 B9.5   17
HPM 20/B 2900 350 9,4 2   6150 95 150 236 27 B9.5   18
HPM 20/C 2900 350 9,4 2   6150 90 150 210 27 C14X 225RT 19
HPM 25/C 5000/1900 245/210 23,0/10 2   12000 85 186 276 27 CU 190 20
HPM 1001 1150/650 120/110 10,0/5,9 2   2800 90 26 137 24 C10.5L 100T 3
HPM 2018 1900/850 210/190 10,0/5,3 2   5600 90 55 132 27 THSS 100T 7
HPM 3000 3350/1575 400/375 9,0/4,8 4   9000 90 105 190 27 C10.5S 100T 8
HPM 3008 3350/1575 400/375 9,0/4,8 4   9000 90 105 190 27 THSS 100T 9
HPM 4010 4000/1800 310/260 13,5/7,4 4   10500 90 117 203 32 C10.5S 190 10

Замечание:
(1- Первое электрическое значение измеряется на лампе, которая не светится в полном сопротивлении и в 0 часов работы .
Второе значение во время работы.
(2- Максимальное время для получения 90% выходной мощности после старта испытательной системы.
(3- Излучение UV измеряется перпендикулярно к оси лампы в 1 m по отношению к спектральной избирательности в соответствии с IEC.
(4- Процент излучения UV после 750 часах работы
(5- Для полной длины смотри чертежи.
(6- Кабельные наконечники T-фастно, RT-ячейка




Чертеж 1 HPA 800R
Чертеж 2 HPA 1000/20
Чертеж 3 HPA 1001R, HPM 1001


Чертеж 4 HPA 1009R
Чертеж 5 HPA 1200R
Чертеж 7 HPA 2018


Чертеж HPM 3000R, 8 HPA 3000
Чертеж 9 3008 HPM
Чертеж 10 HPM 4010 (HPM30)


Чертеж 12 HPM 10/B
Чертеж 13 HPM 12
Чертеж 14 HPM 13


Чертеж 15 HPM 15
Чертеж 16 HPM 17
Чертеж 17 HPM 19BT


Чертеж 18 HPM 20/B
Чертеж 19 HPM 20/C
Чертеж 20 HPM 25/C


НАКОНЕЧНИКИ
