Производитель: EATON Bussmann

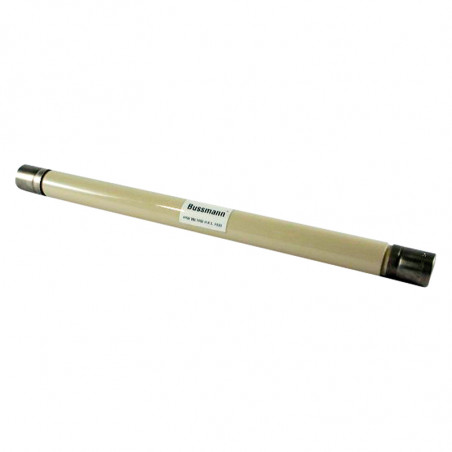

Вставки для преобразователей напряжения и трансформаторов

Технические данные:

Предохранительные вставки для измерительных трансформаторов согласно нормам BS2692-1 и IEC 281-1. Широкий диапазон номинальных напряжений от 1kV до 36kV. Номинальный ток согласно с промышленным стандартом. Вставки CAV для номинального напряжения от 3,6kV до 38kV.

Zastosowanie:
Фирма BUSSMANN предлагает разные типы высоковольтных предохранительных вставок для измерительных трансформаторов. Предохранители для измерительных трансформаторов запроекированы для употребления на первичной стороне измерительных трансформаторов напряжения, благодаря чему обеспечивают гальваническую развязку в распределительном устройстве на случай короткого замыкания. Среди величин номинальных токов предпочитается величина 3,15A. Долголетний опыт показывает, что в случае низшей величины номинального тока, увеличивается риск случайного сгорения вставки. Кроме того, для уменьшения риска разрушения плавковых элементов вставки явлением коронного разряда, рекомендуется монтаж вставок следующим способом: чтобы заземлённый металл не находился непосредственно в окружении частей корпуса между оковками. Более высокий номинальный ток и величина „E” доступны для специальных употреблений, также для вспомагательных трансформаторов. Вставки типа VT характеризуются максимальным выключательным током на уровне 200kA, для употребления на выходных зажимах больших генераторов. Предохранители с обозначением начинающимся с буквы „A” или „N” могут употребляться только на воздухе, а предохранители с обозначением начинающимся с буквы „О” можно употреблять в масле.

Таблица. Номинальные данные

UN
[kV]		 Обозначение IN
[A]		 Iмакс.
[kA]		 L
[мм]
11 NBUN* 2 3,15 6,3       50 86
3,6 ABWN* 3,15 6,3         50 142
3,6 ABCN* 3,15 6,3 10       50 195
5,5 AMWNA 0,5E 1E 2E 3E 4E 5E 50 142
5,5 ABWNA 0,5E 1E 2E 3E 5E   50 142
7,2 ABWN* 3,15 6,3         45 142
7,2 ABCN* 3,15 6,3         45 195
7,2 OBCN* 3,15 6,3         45 195
7,2 OBWN* 3,15 6,3         45 142
12 ABCN* 3,15           45 195
12 OBCN* 3,15           45 195
15,5 ABFN* 3,15           32 254
15,5 OBFN* 3,15           32 254
17,5 ABGN* 3,15           35 359
17,5 OBGN* 3,15           35 359
24 ABGN* 3,15           25 359
24 OBGN* 3,15           25 359
36 OBGN* 3,15           31,5 359
Примечание:
*– последняя буква в обозначении – A- цилиндрические оковки, 22 – винтовые выводы 8 мм с одной стороны, 36kV AGGN* 3,15A доступен также для некоторых внутренних употреблений.
Габариты [мм]

Временно-токовые характеристики

Временно-токовые характеристики для измерительных трансформаторов в английском стандарте для номинальных напряжений от 3,6kV до 36kV и номинального тока 3.15A, 6.3A, 10A.
* – кривая для всех вставок 3,15A, показанных в таблице.
+ – кривая для всех вставок 6,3A, показанных в таблице.

Характеристики относятся к средним преддуговым периодам с допуском ±10% для тока.

Предохранительные вставки для измерительных трансформаторов напряжения типа CAV

Вставки типа CAV доступны для Типы CAVH дополнительно имеют пунсоны, которые могут употребляться в показательных цепях.

Таблица.Номинальные данные

UN
[kV]		 Обозначение IN
[A]		 L
[мм]
3,6 3,6 CAV 2         220
5,5 5,5CAV 15E         187
5,5 5,5CAVH 0,5E 1E 2E     187
7,2 7,2CAV 2 10       220
12 12CAV 2         220
15,5 15,5CAV 0,5E 1E 2E 3E 7E 327
15,5 15,5CAVH 0,5E 1E 2E     327
17,5 17,5CAV 2 4 6 10   220
24 24CAV 2 3 4     340
36 36CAV 2 4       440
38 38CAV 4E         440
38 38CAVH 0,5E 1E 2E     440

Таблица. Интегралы JOULE`A (I2 t) для 3,6kV до 36kV предохранительных вставок для измерительных трансформаторов (величина относится ко всем вставкам в английском стандарте с током 3,15A и обозначением ABC или OBC.


Тип Номинальный ток
[A]		 Полное I2t
мин.
[A2s]		 макс.
[A2s]
ABC/OBC 3,15 6,2 82

Габариты [мм]
