Производитель: Beck

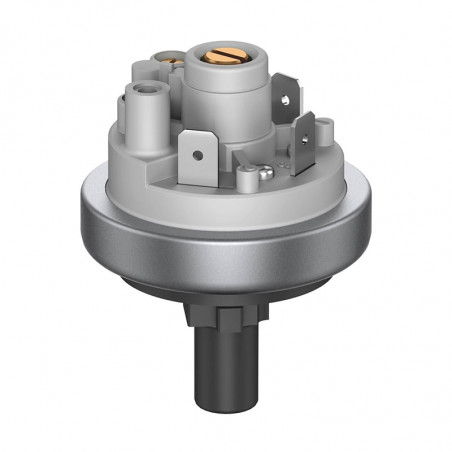

Выключатели давления серии 901

Напорные выключатели давления серии 901 предназначены для контроля уровня заполнения, фильтров, вакуума или дифференциального давления в замкнутых системах. Эти выключатели применяются для жидкостей как и для газов, включая в это агрессивные вещества. Переключающее давление может быть настроено по диапазону: 5 mbar до 12 bar для сверхдавления, или -5 mbar до -900 mbar для разрежения. Для подключения употребляется проводные соединения или соединения с винтовой нарезкой, пластмассовые или металлические. Доступность всякого рода мембран и материалов дает возможность оптимального выбора выключателя для этого применения. Выключатели можно закрепить в любом положении, единственным исключением являются выключатели с диапазоном ниже 100 mbar, для которых должно быть определено положение монтажа.

Технические данные :
• Температура окружающей среды: -20...85°C
• Температура вещества: 85°C или 130°C в зависимости от вещества и мембраны
• Контакты AgCdO: 6A(1,5)/250VAC
  2A/24VDC
• Позолоченные контакты: 1 OOmA / 24VDC
  30mA / 24VDC
• Контакты AgCdO: 1OA/ 250VAC - по желанию
• Материал для мембраны: в зависимости от веществ NBR, Silikon, Viton, EPDM
• Электрические контакты: 6,3x0,8mm DIN 46244
• Срок службы: 10 x 106

Сверхдавление
Каталоговый номер Диапазон установки Стандартная разница соединений Допуск Максимальное положительное рабочее давление Максимальное отрицательное рабочее давление
od do нижний предел шкалы верхний предел шкалы
901.1x 5
200		 200 mbar
1000 mbar		 2,5 mbar 50 mbar 50 mba 150 mbar 10%
10%		 0,5 / 4 bar
1 / 4 bar		 - / -1 bar
- / -1 bar
901.41 500 3000 mbar 200 mbar 600 mbar 10% 7 bar -1 bar
901.51 1,0 ba 12 bar 0,2-0,5 bar 1,0-2,0 bar 10% 25 bar -1 bar
Сверхдавление
901.2x -5 -200 -200 mbar
-900 mbar		 2,5 mba
50 mbar		 50 mbar 10%
10%		 0,5 / 4 bar
1 / 4 bar		 -1 bar
-1 bar
Дифференциальное давление
901.30 5 mbar 50 mbar 2,5 mbar 25 mbar 10% 100 mbar -100 mbar

Контактная схема

Каталоговый номер Трубчатое присоединение Резьбовое присоединение
5,0 mm
FS		 6,5 mm
FS		 10,0 mm
FS		 M10x1 G1/8 M10x1 G1/8 G1/4 G1/2
901.1x PA PA
PPS		 PA
PPS		 PA
PVDF		 PA
PVDF		 CuZn40 CuZn40 CuZn40
PVDF		 CuZn40
901.2x PA PA
PPS		 PA
PPS		 PA
PVDF		 PA
PVDF		 CuZn40 CuZn40 CuZn40
PVDF
901.30   PA
901.41           CuZn40 CuZn40 CuZn40
PVDF		 CuZn40
901.51           CuZn40 CuZn40 CuZn40
PVDF		 CuZn40

Напорные присоединения
PA • полиамид
PVDF • полифториддвувинила
PPS • полифенолосульфид
CuZn40 • латунь
FS • крепежная пружина

Для температур свыше 85°C требуется соединение из латуни, PVDF или PPS. По заказу доступны также соединения других габаритов, из других пластмасс и из нержавеющей стали.
Габариты [mm]
Защитные корпуса - габариты [mm]
901.10/20
901.30
6321 IP 10
901.11/21/41
901.51
6329 IP 44

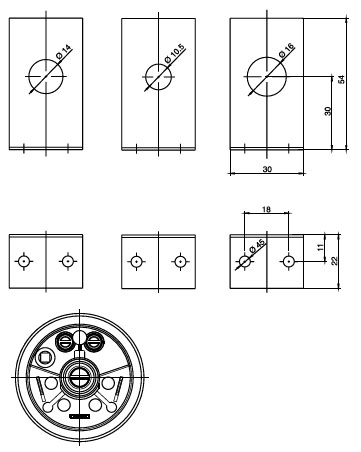

Монтажные кронштейны - габариты [mm]

6403 / 6464 / 6405
6371 IP 54 / 6372 IP65
Габариты: 6374 IP 54 / 6375 IP 65
