Произвођач: YM Tech

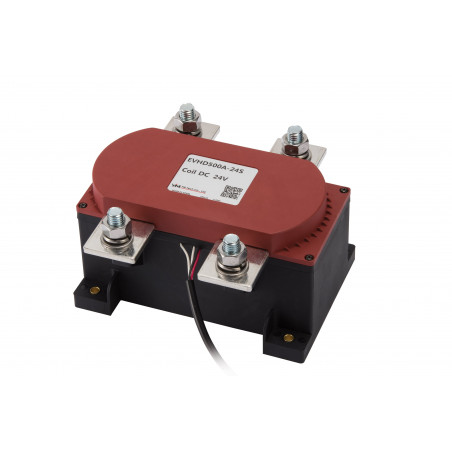

ЕВХД500 ДЦ релеј

  • EVHD500

Application

  • Charging System,
  • Battery Energy Storage System,
  • Solar System,
  • etc.

Magnet coil ratings

Nominal voltage(V)Inrush Coil current 100ms (Max.)Holding Coil current (mA)Pick-up voltage (V)Max.Drop-out voltage (V)MinHolding voltage (V)Min.Max. voltage (V)Max
B 60 2.8A 0.13A 32VDC 18VDC 22VDC 60VDC
48 2.5A 0.20A
36 2.0A 0.25A
A 36 4.2A 0.32A 9VDC 6VDC 7.5VDC 36VDC
24 4.0A 0.45A
12 3.8A 0.70A
12 2.4A 0.7A 9VDC 6VDC 7.5VDC 18VDC
24 1.2A 0.35A 18VDC 12VDC 13.5VDC 32VDC

Contact ratings

Type2Pole Resistive load (L/R≤1㎳)
Continuous current (wire size 325㎟) 500A
Max. switching current 750V DC/AC 500A/Pole
1000VDC 300A/Pole
1500VDC 100A/Pole
Max. switching Voltages 1500VDC
Contact Rating switching voltages 12~1500V DC/AC
Voltage drop across contacts per 100A 30mV Max
Min. permissible load 12VDC 0.5A
Description D.P On/Off (a)
Contact Arrangement, auxiliary contacts 2Form A (DPDT-NO.)
General Aux. Contact Current, Max. 2A 30VDC / 3A 125VAC
General Aux. Contact Current, Min. 100mA 8VDC
Gold alloy Aux. Contact Max. 0.1A 30VDC / 0.1A 30VAC
Gold alloy Aux. Contact Min 1mA 5VDC / 1mA 5VAC
