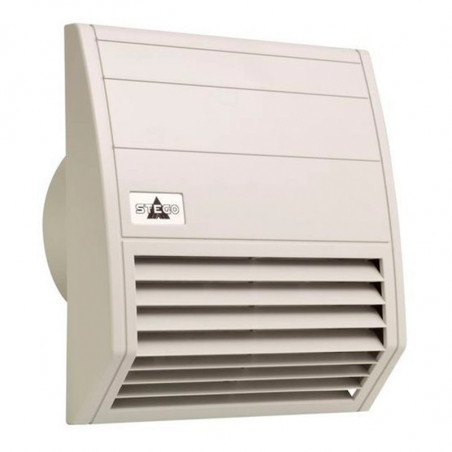

Ventilator s filtrom - serije FF 018: 21 do 102 m³ / h
  • Ventilator s filtrom - serije FF 018: 21 do 102 m³ / h

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: STEGO

Ventilator s filtrom - serije FF 018: 21 do 102 m³ / h

  • Vrlo nizak šum
  • Minimalna dubina u kućištu
  • Funkcionalni dizajn
  • Instalacija koja štedi vrijeme
  • Otporan na UV zračenje
Aksijalni ventilator, kuglični ležaj vijek trajanja 50.000h na + 25 ° C (+ 77 ° F), aluminij 65% kućišta ventilatora, plastika rotora
Veze 2 žice s tlačnim stezaljkama 2,5 mm², duljine 100 mm
Kućište (ventilator i izlazni filter) plastika prema UL94 V-0, svijetlosiva
Montažni okvir

s dvostranom industrijskom ljepljivom trakom za pričvršćivanje na
izvan ograde; mogu stvoriti određene okolnosti u radu
potrebna dodatna upotreba vijaka (vidi obrazac za bušenje);
u isporuku je uključen i obrazac za izrez u ograđenom prostoru
od ventilatora filtra
Prostirka za filtriranje G4 prema prema DIN EN 779, stupanj filtriranja 94%
Filtrirajte materijal sintetička vlakna progresivne konstrukcije, otporna na temperaturu do + 100 ° C, klasa samo-gašenja F1, otporna na vlagu do 100% RH, ponovna upotreba - čišćenje ispiranjem ili usisavanjem
Radna temperatura / temperatura skladištenja - 45°C - +70°C
Klasa zaštite IP54* /1 (sa zaštitnim vodičem)

Klimatizacija sklopnog ormara pomoću ventilatora s filtrom i izlaznim filtrom

Posebnosti

  • Samoljepljiva brtva okvira za ugradnju sprječava ulazak prašine i vode u ormar.
  • Funkcionalni dizajn kapuljača za usis i izlaz ventilatora vrlo učinkovito sprječava izravni upad pada vode i prašine.
  • Prednost je u tome što filtriranje tako brzo ne bude kontaminirano nečistoćom i stoga ne moratako često razmjenjivati.
  • Usmjeravanje zraka čini ventilator filtra posebno tihim u radu.
  • Funkcionalan i moderan dizajn omogućuje uštedu vremena i održavanje.
  • Smjer protoka zraka lako se može prebaciti unatrag aksijalnim ventilatorom (veličine 1 do 3).
  • EMC verzije i ostali naponi na zahtjev.


Vrijeme montaže i održavanja

Ventilatori s filtrom instaliraju se i spolja izvana na jednostavan način.

Ventilatore filtra jedna osoba lako postavlja izvan kabineta.
1.) Napravite izrez na zidu ormara. Oštreni rub otvora na ormariću mora biti bez prljavštine, zaprljanja i masti. Predložak za isključivanje kućišta uključen je u isporuku ventilatora filtra.
2.) Skinite zaštitnu foliju s brtvenih traka na montažnom okviru. Pritisnite okvir za ugradnju u otvor ormara. Okvir ostaje trajno u ormaru. (Za veličinu od 176 mm i više, preporučujemo dodatno učvršćivanje vijcima.)
3.) Aksijalnim ventilatorom električnim putem spojite stezaljke. Gurnite jedinicu u okvir za ugradnju. Popravite vijcima.
4.) Umetnite filtarsku prostirku u haubu. Klip na. Završen.
Mijenjanje filtera ili ventilatora brzo obavlja jedna osoba. Za promjenu prostirke za filtriranje jednostavno uklonite poklopac filtra, umetnite novu prostirku i ponovno je povucite. Nisu potrebni alati. Održavanje ventilatora lako se može obaviti bez uklanjanja okvira za montažu (2).





Art. No. Radni napon

Volumen zraka
slobodni protok

Volumen zraka
s
izlazni filter

struja
potrošnja

snaga
potrošnja

 Prosječna razina buke
(DIN EN ISO 4871)

Dubina unutra
prilog

prilog
isključivanja

 Tezina
(approx.)		 Dozvole

01800.0-00

 AC 230 V, 50 Hz 21 m3/h 16 m3/h 80 mA 13W 31 dB (A) 45 mm 97x97 mm +0,4 0,60 kg VDE+UL File No. E234324

01801.0-00

 AC 230 V, 50 Hz 55 m3/h 42 m3/h 100 mA 15W 40 dB (A) 58 mm 125x125 mm+0,4 1,00 kg VDE+UL File No. E234324

01802.0-00

 AC 230 V, 50 Hz 102 m3/h 68 m3/h 100 mA 15W 39 dB (A) 86 mm 176x176 mm+0,4 1,30 kg VDE+UL File No. E234324

01800.0-01

 AC120V, 60Hz* 21 m3/h 16 m3/h 160 mA 13W 31 dB (A) 45 mm 97x97 mm +0,4 0,60 kg UL File No. E234324

01801.0-01

 AC120V, 60Hz* 55 m3/h 42 m3/h 180 mA 15W 40 dB (A) 58 mm 125x125 mm+0,4 1,00 kg UL File No. E234324

01802.0-01

 AC120V, 60Hz* 102 m3/h 68 m3/h 180 mA 15W 39 dB (A) 86 mm 176x176 mm+0,4 1,30 kg UL File No. E234324
Uwaga
*Urządzenia pracujące pod napięciem AC 120 V, 60 Hz posiadają wydajność wyższą o ok. 15%

Prosty w konserwacji wentylator z fltrem Seria FF 018

Filtry wyjściowe Seria EF 118

Raspored rupa potpornog okvira

EXIT FILTER EF 118
Art. No Dubina u kućištu Izrez kućišta tezina(approx.) Prostirka za filtriranje Vrsta zaštite

11800.0-00

 16 mm 97 x 97 mm + 0,4 0,30 kg G4 acc. to DIN EN 779, filtering degree 94% IP54*

11801.0-00

 16 mm 125x125 mm+ 0,4 0,40 kg G4 acc. to DIN EN 779, filtering degree 94% IP54*

11802.0-00

 16 mm 176x176 mm+ 0,4 0,60 kg G4 acc. to DIN EN 779, filtering degree 94% IP54*

Prostirka za filtriranje FM 086/FFM 086
Prostirka za filtriranje 89 x 89 mm 118x118mm 168 x 168 mm
G4 (1 packaging unit = 3 pcs.) Art. No. 08600.0-00 Art. No. 08601.0-00 Art. No. 08602.0-00
F5 (1 packaging unit = 3 pcs.) Art. No. 08603.0-00 Art. No. 08604.0-00 Art. No. 08605.0-00

Ventilator za filtriranje sa uređajem za otkrivanje protoka zraka 218 FELT
Senzor protoka zraka ugrađen u rešetku štiti FLTR ventilatora prstiju, eg. Art. No. 21800.0-00

Art. No. Radni napon

Volumen zraka
slobodni protok

Volumen zraka
s
izlazni filter

struja
potrošnja.

snaga
potrošnja

 Prosječna razina buke
(DIN EN ISO 4871)

Dubina unutra
prilog

prilog
isključivanja

 Tezina
(approx.)

21800.0-00

 AC 230 V, 50 Hz 21 m³/h 16m³/h 80 mA 13W 31 dB (A) 45 mm 97 x 97 mm + 0,4 0,60 kg

21801.0-00

 AC 230 V, 50 Hz 55 m³/h 42 m³/h 100mA 15W 40 dB (A) 58 mm 125x125 mm+ 0,4 1,00 kg

21802.0-00

 AC 230 V, 50 Hz 102m³/h 68 mv/h 100mA 15W 39 dB (A) 86 mm 176x176 mm+ 0,4 1,30 kg

21800.0-01

 AC120V, 60 Hz 21 m³/h 16m³/h 160mA 13W 31 dB (A) 45 mm 97 x 97 mm + 0,4 0,60 kg

21801.0-01

 AC120V, 60 Hz 55 m³/h 42 m³/h 180mA 15W 40 dB (A) 58 mm 125x125 mm+ 0,4 1,00 kg

21802.0-01

 AC120V, 60 Hz 102  m³/h 68 m³/h 180mA 15W 39 dB (A) 86 mm 176x176 mm+ 0,4 1,30 kg
