UGECAK..D1 – Srednjeponski izolirani naponski transformator
  • UGECAK..D1 – Srednjeponski izolirani naponski transformator

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: ELEQ

UGECAK..D1 – Srednjeponski izolirani naponski transformator

UGECAK..D1 – Srednjeponski izolirani naponski transformator

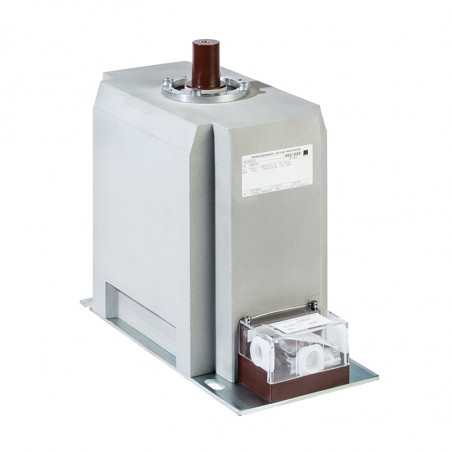

UGECAK je naponski transformator izoliran srednjim naponom sa zaštitom od električnih polja koji omogućava montažu bez faznog razmaka. Ovaj je proizvod lijevan smolom izoliran i osjetljiv na dodir. Transformator može mjeriti napon do 12kV i pogodan je za prednji ili gornji konus. UGECAK je opremljen konusnim priključkom prema DIN47636. Naponski transformator može se koristiti za rasklopno postrojenje, ne zahtijeva održavanje i može se montirati u bilo kojem položaju. Sekundarni terminali zaštićeni su zaštitnim poklopcem sa stupnjem zaštite IP 20. Proizvod je odobren prema GOST-u.



Tehničke specifikacije

Aplikacija Switchgear
Standard IEC61869-3, VDE 0414
Nazivni napon izolacije Up 12/28/75kV
Najveći nazivni napon 11/ √3 kV
Nazivni faktor napona 1.9UN /8h, 1.2UN/continious
Sekundarni naponi 100/ √3 V or 110/ √3 V druge mogućnosti dostupne na zahtjev
Nazivni izlaz

Po potrebi
Na primjer 2.5, 5, 10, 15, 30 VA
Klasa točnosti Po potrebi
Na primjer  . 0.2, 3P
Nazivni terminal koji ograničava izlaz Sth

500VA mjerno navijanje
100VA Pomoćno navijanje
Nazivna frekvencija Po potrebi
Na primjer . 50/60 Hz
Klasa izolacije E
Sekundarni terminali Zaštićeno zaštitnim poklopcem, stupanj zaštite IP 20


Dimensions

UGECAK..D1 – Medium Voltage Insulated Voltage Transformer - dimensions



Wiring Diagram

UGECAK..D1 – Medium Voltage Insulated Voltage Transformer - diagram
