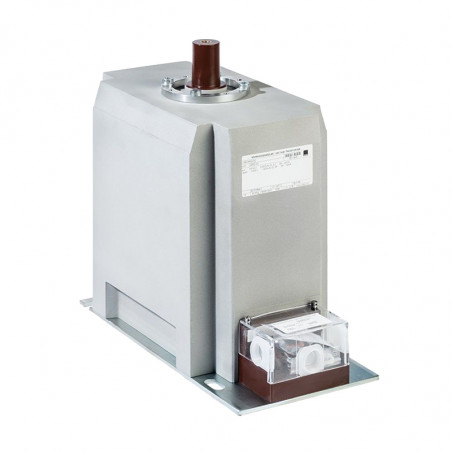

UGECAK..D2- Izolirani transformator napona srednjeg napona

UGECAK..D2- Izolirani transformator napona srednjeg napona

UGECAK je naponski transformator izoliran srednjim naponom sa zaštitom od električnih polja koji omogućava montažu bez faznog razmaka. Ovaj je proizvod lijevan smolom izoliran i osjetljiv na dodir. Transformator može mjeriti napon do 24kV i pogodan je za prednji ili gornji konus. UGECAK je opremljen konusnim priključkom prema DIN47636. Naponski transformator može se koristiti za rasklopno postrojenje, ne zahtijeva održavanje i može se montirati u bilo kojem položaju. Sekundarni terminali zaštićeni su zaštitnim poklopcem sa stupnjem zaštite IP 20. Proizvod je odobren prema GOST-u



Tehničke specifikacije

Aplikacija sklopni
Standard IEC61869-3, VDE 0414
Nazivni napon izolacije Up to 24/50/125kV
Najveći nazivni napon 11/√3 kV
Nazivni faktor napona 1.9UN /8h, 1.2UN/ stalan
Sekundarni naponi 100/√3 V lub 110/√3 V druge mogućnosti dostupne na zahtjev
Nazivni izlaz

Po potrebi
Na primjer 2.5, 5, 10, 15, 30 VA
Klasa točnosti

Po potrebi
Na primjer 0,2, 3P
Nazivni terminal koji ograničava izlaz Sth

500VA mjerno navijanje
100VA Pomoćno navijanje
Nazivna frekvencija

Po potrebi.
Na primjer 50/60 Hz
Klasa izolacije E
Sekundarni terminali Zaštićeno zaštitnim poklopcem, stupanj zaštite IP20


Dimenzije:

UGECAK..D2- Izolowany przekładnik napięciowy średniego napięcia wymiary

Dijagram ožičenja

UGECAK..D2- Izolowany przekładnik napięciowy średniego napięcia - schemat połączeń
