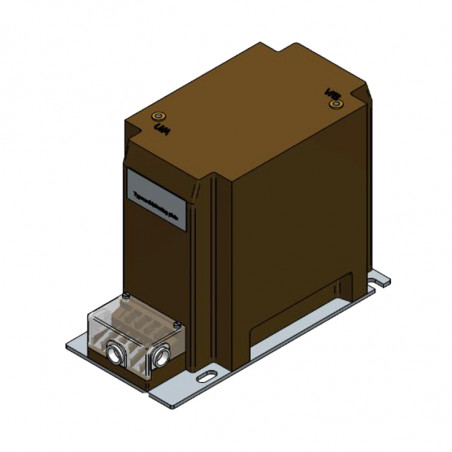

UGZT – Pomoćno napajanje

Pomoćni sustavi napajanja potrebni su za osiguravanje opskrbe energijom za rad primarnih ili sekundarnih uređaja u stanici, rasklopnom uređaju ili podstanici. Ti uređaji obično uključuju: elektroniku pametne mreže, klima uređaj, grijanje, rasvjetu, ventilatore za hlađenje transformatora, stanične punjače (DC) i standardne zidne utičnice. Ovaj dvopolni naponski transformator stvara izlaz od 230 Volta.



Tehničke specifikacije:

  UGZT..D2 UGZT..C1 UGZT..E6
primjena Rasklopni uređaj, transformatorska stanica Rasklopni uređaj, transformatorska stanica Rasklopni uređaj, transformatorska stanica
Standard IEC61869-3, VDE 0414 IEC61869-3, VDE 0414 IEC61869-3, VDE 0414
Nazivni napon izolacije Do 12/28/75kV Do 12/28/75kV Do 24/50/125kV
Najveći nazivni napon 11kV 11kV 22kV
Nazivni faktor napona 1,2 x UN for 8h, 1,2 x UN continuous 1,2 x UN for 8h, 1,2 x UN continuous 1,2 x UN for 8h, 1,2 x UN continuous
Sekundarni naponi 230V, druge opcije dostupne na zahtjev 230V, druge opcije dostupne na zahtjev 230V, druge opcije dostupne na zahtjev
Nazivni izlaz pogledaj tabelu 2 pogledaj tabelu 2 pogledaj tabelu 2
Nazivna frekvencija

Po potrebi
Na primjer

50-60Hz

Po potrebi
Na primjer

50-60Hz

Po potrebi
Na primjer

50-60Hz
Klasa izolacije E E E
Sekundarni terminali

Zaštićen zaštitnim poklopcem,
stupanj zaštite

 IP 20

Zaštićen zaštitnim poklopcem,
stupanj zaštite

 IP 20

Zaštićen zaštitnim poklopcem,
stupanj zaštite

IP 20

Specifikacije za naručivanje (50/60Hz):

UIN

UGZT..D2

UGZT..C1

UGZT..E6
1,5kV 2000VA 750VA 4000VA
3kV 2000VA 750VA 4000VA
6,3kV 1500VA 750VA 3500VA
6,6kV 1500VA 750VA 3500VA
7,2kV 1300VA 600VA 3200VA
10kV 1300VA 600VA 3200VA
11kV 1300VA 600VA 3200VA
13,8kV - - 3000VA
17,5kV - - 2000VA
20kV - - 2000VA
22kV - - 2000VA

Dimenzije

UGZT..D2

UGZT..C1

UGZT..E6

Dijagram ožičenja:
