Произвођач: Rolec

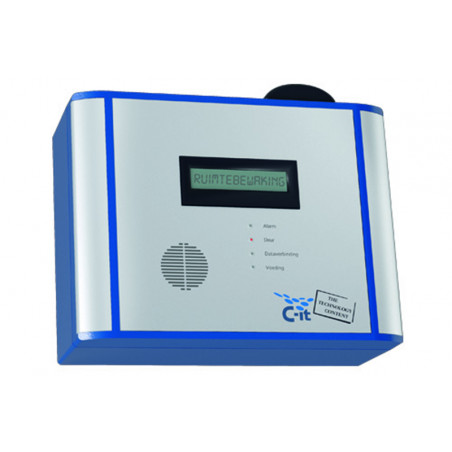

Алуцасе - ИП69К алуминијумски кућиште

алуЦАСЕ је изузетно атрактивна и врло свестрана палета ливених алуминијумских кућишта за индустријску електронику. Дизајн је савршен за постављање на зид или машину или за употребу као мобилни инструмент. Кућишта су запечаћена на ИП 67 за унутрашње и спољашње примене. Доступно је и вруће млазно прање ИП 69К. Кућишта се могу монтирати без отварања поклопца, што значи да ваша електроника остаје заштићена у сваком тренутку. Без обзира на примену, алуЦАСЕ пружа најбоље решење за кућиште ваших компонената. Карактеристике дизајнера укључују удубљени поклопац, за уградњу мембранске тастатуре, предње плоче или налепнице на производу, поклопце на дизајн у облику пластике или алуминијума који скривају завртње поклопца и рупе за монтажу, интегрисане шарке и траке за задржавање поклопца (на већини модела). Доступне су две верзије са провидним поклопцима. Навојне главе са навојем налазе се у основи и поклопцу за ПЦБ, монтажне плоче, ДИН шине итд. Опционална брава за кључеве обезбеђује сигурносни приступ. На располагању су и кабловске уводнице и друга додатна опрема. Можемо испоручити алуЦАСЕ кућишта у потпуности прилагођена вашим захтевима.

Тип Бр. Дела Дужина Ширина Висина Тежина Тачка монтирања
D		 Тачка монтирања
E		 D Silikonowa uszczelka pokrywy D DA Zaślepki Alu DA DP Zaślepki POM DP EMC Ekranowanie EMV ID Zintegrowane uchwyty pokryw ID L Ochrona antykorozyjna L 69K Stopień ochrony IP 69K 69K S Zawiasy S ST Zamek z kluczykiem ST Димензије
ACF 110 190.110.000 140 110 60 700 122 60 o o ⬤ o ⬤ o o o o Преузимање
ACF 112 190.112.000 200 110 60 880 182 60 o o ⬤ o ⬤ o o o o Преузимање
ACF 130 190.130.000 160 130 70 910 142 80 o o ⬤ o ⬤ o o o o Преузимање
ACF 132 190.132.000 220 130 70 1130 202 80 o o ⬤ o ⬤ o o o o Преузимање
ACF 150 190.150.000 180 150 60 968 162 100 o o ⬤ o ⬤ o o o o Преузимање
ACF 152 190.152.000 260 150 60 1273 242 100 o o ⬤ o ⬤ o o o o Преузимање
ACF 170 190.170.000 200 170 60 1096 182 120 o o ⬤ o ⬤ o o o o Преузимање
ACF 172 190.172.000 280 170 60 1471 262 120 o o ⬤ o ⬤ o o o o Преузимање
ACF 200 190.200.100 230 200 90 1720 212 144 o ⬤ - o ⬤ o o o o Преузимање
AC 052 191.052.000 75 50 33 134 61 34 o - ⬤ o - o o - - Преузимање
AC 054 191.054.000 100 50 33 166 86 34 o - ⬤ o - o o - - Преузимање
AC 070 191.070.000 100 70 50 328 84 33 o - ⬤ o - o o - - Преузимање
AC 072 191.072.000 140 70 50 411 124 33 o - ⬤ o - o o - - Преузимање
AC 074 191.074.000 180 70 50 495 164 33 o - ⬤ o - o o - - Преузимање
AC 090 191.090.000 120 90 60 580 102 40 o o ⬤ o ⬤ o o - - Преузимање
AC 092 191.092.000 160 90 60 680 142 40 o o ⬤ o ⬤ o o - - Преузимање
AC 094 191.094.000 250 90 60 861 232 40 o o ⬤ o ⬤ o o - - Преузимање
AC 150 191.150.000 180 150 90 1216 162 100 o o ⬤ o ⬤ o o o o Преузимање
AC 152 191.152.000 260 150 90 1569 242 100 o o ⬤ o ⬤ o o o o Преузимање
AC 170 191.170.000 200 170 90 1430 182 120 o o ⬤ o ⬤ o o o o Преузимање
AC 172 191.172.000 280 170 90 1789 262 120 o o ⬤ o ⬤ o o o o Преузимање
AC 200 191.200.100 230 200 120 2005 212 144 o ⬤ - o ⬤ o o o o Преузимање
AC 202 191.202.100 330 200 120 2328 312 144 o ⬤ - o ⬤ o o o o Преузимање
AC 250 191.250.100 280 250 120 2643 262 194 o ⬤ - o ⬤ o - o o Преузимање
AC 252 191.252.100 380 250 120 3295 362 194 o ⬤ - o ⬤ o - o o Преузимање
AC 300 191.300.100 330 300 120 3353 312 244 o ⬤ - o ⬤ o - o o Преузимање
AC 302 191.302.100 430 300 120 4092 412 244 o ⬤ - o ⬤ o - o o Преузимање
AC 092K 192.092.000 160 90 60 680 142 40 o o ⬤ - ⬤ o o - - Преузимање
ACF 110K 192.110.000 140 110 60 534 122 60 o o ⬤ - ⬤ o o - - Преузимање
  • ⬤ стандард
  • o доступан
  • - није доступно
A Mocowanie zewnętrzne A Спољна монтажа
B Uchwyt listwy zaciskowej B Блокирај подршку терминала
BF Komora baterii BF За батерију
C Kolorowe paski nakładki zakrywające C Поклопци / поклопци у боји
D Silikonowa uszczelka pokrywy D Заптивка силиконског кућишта
DA Zaślepki Alu DA Покривачи од алуминијумског дизајна
DH Przytrzymanie pokrywy DH Носачи поклопца
DP Zaślepki POM DP ПОМ дизајн поклопци
DV Zamek z podwójną bródką DV Двобитни причвршћивач
EMC Ekranowanie EMC Заштита
EP Polerowanie elektrolityczne EP Електрополирање
F Płyta czołowa samoprzyczepna F Предња плоча самољепљива
FE Wziernik FE Прозор
H Śruba ręczna H Ручни вијак
HG Uchwyt multiPANEL HG ручка мултиПАНЕЛ
HS Zawias przytrzymujący HS Држите шарке
I System uchwytów I Систем ручица
ID Zintegrowane uchwyty pokryw ID Интегрисани носачи поклопца
IN Śruba imbusowa IN Заробљени имбус вијак
IS Schowany zawias zewnętrzny IS Унутрашње шарке
J Uchwyt ręczny J Ручка
L Ochrona antykorozyjna L Премаз отпоран на корозију
LH Uchwyt płytki drukowanej LH П.Ц.Б. подршка за картице
M Płyty montażowe M Монтажне плоче
MH Zamocowanie masztowe MH Подршка за подршку стуба / јарбола
P Zestaw do plombowania P Сет за заптивање
P 60 Pulpit, głębokość 60 mm P 60 Панел дубок 60 мм
P 90 Pulpit, głębokość 90 mm P 90 Панел дубок 90 мм
PR System uchwytów profilowych PR Систем дршке профила
Q Element nośny, poprzeczny Q Попречна шина
RS Ścianka tylna z zawiasem RS Стражњи зид са шарком
S Zawiasy S Шарке
SF Stopki zatrzaskowe SF Комплет за монтажу на ДИН шину
SH Pokrywa ochronna SH Заштитни поклопац
ST Zamek z kluczykiem ST Уметни браву
SV Złącza zatrzaskowe SV Затварање брзог дејства
SZ Złącze zatrzaskowe z zamkiem SZ Затварач брзог дејства
T Szyny nośne pod zaciski szeregowe T Носеће шине за серијске терминале
TM Miejsce na klawiaturę myszkę TM Држач за тастатуру / миш
V Śruba zamknięcie z rowkiem V Вијак са главом са затварачем / затварач
VR Skręcona śrubami ścianka tylna VR Вијчани задњи зид
W Śruba zamknięcie z gniazdem W Трокутни завртањ / затварач
WA Połączenie ścienne WA Прикључак на зид
WM Kątowy zestaw montażowy WM Комплет за монтажу лакта
X Śruba zamknięcie z X Вијак / затварач са крагном
Y Zamknięcie z przetyczką Y Затварач полуге
Z Zamknięcie z przetyczką z zamkiem Z Затварач полуге са бравом
ZL Cal ZL Инч
67 Stopień ochrony IP 67 67 Заштита од улаза ИП 67
69K Stopień ochrony IP 69K 69K Заштита од улаза ИП 69К

Презентација алуЦАСЕ кућишта

Сертификати
CSA (опционо)
GOST
Germanischer Lloyd (опционо)
UL (опционо)
Величине кућишта
29 величина
Димензије од: Д к Ш к В
75 к 50 к 33 мм до 430 к 300 к 120 мм
Додатне информације
Може се причврстити док је кућиште затворено
Интегрисано удубљење у поклопцу за мембранску тастатуру, предњу плочу или налепницу
Интегрисана трака за ношење поклопца од ПП (полипропилена)
Доступне су 2 величине са провидним поклопцима
Поклопци за дизајн који се причвршћују, стандардни: пластични ПОМ (полиоксиметилен), сличан прозору сиве боје РАЛ 7040
Опционално: Покривачи од елоксираног алуминијума
Опционално: Спољне шарке израђене од елоксираног алуминијума без видљивих спољних вијака
Опционално: Заштита приступа помоћу закључавања кључа
Прилог
Лијевана алуминијумска легура
ЕН АН-44300 ДИН ЕН 1706
(ГД Ал Си 12 / ДИН 1725)
Нагиб калупа од 1 ° за избацивање > димензије унутрашњег обима смањују се за 1 ° према дну кућишта.
Причвршћивање
Одвојени вијчани канали
Унутрашња монтажа
Навој за причвршћивање М5 на дну кућишта и на поклопцу
Заштита од продора
ИП 66, ИП 67 / ЕН 60529
Опционално: ИП 69К / ДИН 40050
Заптивка
ТПЕ пресовано бртвило, без силикона, отпорност на температуру: -40 ° Ц до + 120 ° Ц
Опционално: Силиконска заптивка, отпорност на температуру: -50 ° Ц до + 140 ° Ц
Вијци са поклопцем
Нерђајући челик 1.4567, заробљени
Сурфаце
Прашкасти премаз РАЛ 7040, прозорски сиви
Опционално: посебне боје
Опционално: Заштита од корозије
Прилагођавање
Сазнајте више о нашој целокупној услузи прилагођавања кућишта спремних за инсталацију
