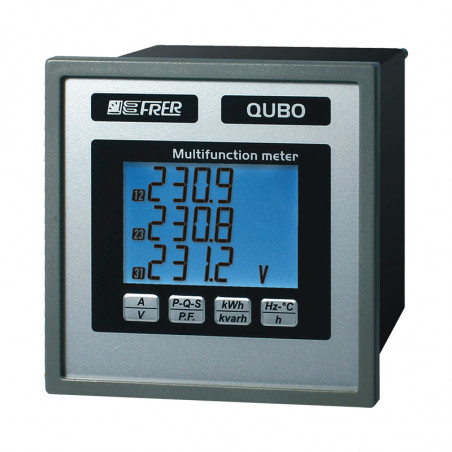

Multifunkcijski mrežni analizator QUBO
  • Multifunkcijski mrežni analizator QUBO

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: FRER

Multifunkcijski mrežni analizator QUBO

Displej backlit LCD
Max. indikacije digits (9999)
Decimalni položaj bodova automatic
Podesivo pozadinsko osvjetljenje 5 levels
Ažuriranje čitanja <0.5 sec
Tip mjerenja TRMS
Osnovna tačnost +/- 0,5%
Nominalni ulazni napon Un 100 - 400V (690V)
Nominalna ulazna struja In 1-5A
Opseg unosa 10-120% Un, 5-120% In
Radna frekvencija 45…65Hz
Stalno preopterećenje 2xIn; 1,2xUn
Kratkoročno preopterećenje 20 x In; 2 x Un (300 msec.)
Potrošnja strujnih krugova < 0.5VA
Potrošnja krugova napona < 0.5VA
Napajanje strujom 230V (45...65Hz) ±10%
Potrošnja energije 6VA
Radna temperatura 0……+23……+50°C
Temperatura skladištenja -30…+70°C
Thermoplastic material UL 94V0
Zaštita za stanovanje IP52
Zaštita za terminale IP20
Galvanska izolacija aux. supply/ inputs
Ispitni napon 2kV, 50Hz, 60sec.

TIP

Q72P3L005XCQ2

Opis

Višefunkcijski mjerač, pogodan za trofazne tro- ili četvorožične sisteme neuravnoteženog opterećenja, čak i sa izobličenim valnim oblicima. Prikazuje glavna električna mjerenja električne električne mreže, uključujući brojanje aktivne i reaktivne energije. 4 prednja dugmeta omogućavaju trenutno prikaz dotične mjere, bez pomicanja svih vrijednosti zaslona. Slijed mjerenja prikaza prikazan je na svakom tasteru. slike na lijevoj strani prikazuju redoslijed prikaza vrijednosti nakon svakog klika. Zahvaljujući veličini prikaza na ekranu i pet podešavanja pozadinskog osvjetljenja mjerač je lako čitljiv čak i na velikoj udaljenosti.


Ordering code

Dodatni tehnički podaci

Maksimalno brojanje energije 20000000
Klasa tačnosti 1
Dvosmernost no
Alarmni izlazi Photo-mos 50V, 100mA
Postavka kašnjenja aktivacije programm. 0...999 sec.
Programibilnost variable, value, direction
Impulsni izlazi programmable as alternative to alarms
Programibilnost pulse value
Trajanje pulsa Progr. 30...1000 msec.

Izmjerene varijable:

Linija struja
Star napon
Delta napon
Aktivna snaga
Reaktivna snaga
Očigledna snaga
Faktor snage
Učestalost


aktivna energija (kWh +)
jalova energija (kVARh +)
Interni temperaturę centrale
Ukupno provedenih sati
Sistem sekvenciranja faza


Dijagram ožičenja



Immediate display of measured variables

Analizatory parametrów sieci trójfazowej QUBO wyświetlacz Analizatory parametrów sieci trójfazowej QUBO wyświetlacze
