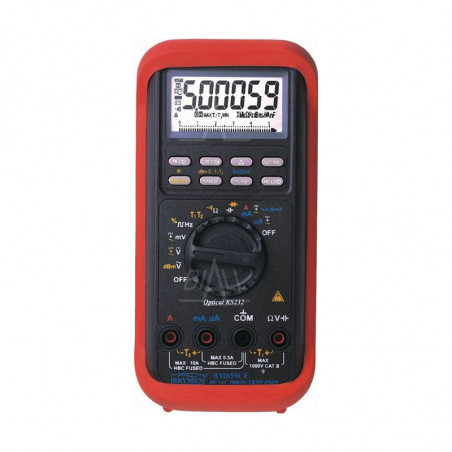

БМ859С Мултиметар са позадинским ЛЦД екраном

BM859s to multimetr profesjonalny „haevy duty” z dokładnością bazową 0,02% (DCV). Może służyć jako multimetr wzorcowy w systemach jakości i do pomiarów w przemyśle z uwagi na najwyższy poziom ochrony. Oferuje b. dużo funkcji łącznie z pomiarem tłumienia (dBm), pętli sterowania (%4~20mA) i temperatury (T1, T2, T1-T2). Mierzona jest rzeczywista wartość skuteczna (TrueRMS) dla ACV/ACA w paśmie częstotliwości do 100kHz i także ze składową stałą (AC, DC+AC). Dalsze funkcje to wychwytywanie krótkotrwałych impulsów CREST Max/Min/Max-Min (nawet 0,8ms), rejestracja (Max, Min, Max-Min) i pomiar różnicowy (obydwie z automatyczną zmianą zakresów), filtr sieciowy na wejściu miernika, sygnalizacja błędnego podłączenia (InErr). Wysoki stopień ochrony: przeciążenie 1000V, przepięcia 8kV, bezpieczeństwo CAT III 1000V. Miernik ma podświetlany LCD ze zliczaniem do 50000/500000(DCV) i próbkowaniem 5x/s oraz szybki bargraf analogowy. Wyjście USB do współpracy z PC.

Dane techniczne Cechy szczególne i funkcje specjalne TrueRMS - Pomiar rzeczywistej wartości skutecznej Automatyczna/ręczna zmiana zakresów pomiarowych DATA HOLD - zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu Hz - Możliwość szybkiego przejścia do pomiaru częstotliwości podczas pomiaru prądu lub napięcia RELATIVE ZERO - pomiar różnicowy względem mierzonej wartości MAX/MIN - rejestracja i odczyt wartości maks. i min. z pomiarów CREST: rejestracja wartości szczytowych MAX, MIN impulsów impulsów >0,8ms Komunikacja z komputerem PC za pomocą złącza optycznego RS-232

Pomiary i dokładności Dokładność: +- (% wartości wskazywanej + liczba cyfr najmniej znaczących), jeśli nie jest określona inaczej, dla temp. 23°C +- 5° i RH < 75% Współczynnik temperaturowy: nominalnie 0,1 x (określona dokładność)/°C (0°C do 18°C lub 28°C do 40°C) Dokładność: +- (% wartości wskazywanej + liczba cyfr najmniej znaczących), jeśli nie jest określona inaczej, dla temp 23°C +- 5° i RH < 75%

Test ciągłości Zakres min. wykrywalności R [Ω] Zakres max. wykrywalności R [Ω] Zabezp. DCpeak [V] Zabezp. ACrms [V] 20 200 1450 1050

Czas odpowiedzi:

• < 100us

DCV - napięcie stałe

Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Imp.wej. [Ω]	Imp. wej. [F]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
500m	0,01m	0,02	2	10M	80p	1450	1050
5	0,0001	0,02	2	10M	30p	1450	1050
50	0,001	0,02	2	10M	30p	1450	1050
500	0,01	0,04	2	10M	30p	1450	1050
1000	0,1	0,05	2	10M	30p	1450	1050

Napięcie DCV+ACV

Zakres [V]	Rozdzielcz. [V]	Dokładność [%]	Dokładność [cyfr]	Czestotliw. min. [Hz]	Częstotliw. max. [Hz]	Impedancja wejściowa [Ω]	Impedancja wejściowa [F]	Zabezp. DCpeak [V]	Zabezp. ACrms [V]
500m	0,01m	1,5	40	20	45	10M	80p	1450	1050
5	0,0001	1,5	40	20	45	10M	30p	1450	1050
50	0,001	1,5	40	20	45	10M	30p	1450	1050
500	0,01	–	–	20	45	10M	30p	1450	1050
1000	0,1	–	–	20	45	10M	30p	1450	1050
500m	0,01m	0,3	20	45	300	10M	80p	1450	1050
5	0,0001	0,8	20	45	300	10M	30p	1450	1050
50	0,001	0,8	20	45	300	10M	30p	1450	1050
500	0,01	0,4	40	45	300	10M	30p	1450	1050
1000	0,1	0,4	40	45	300	10M	30p	1450	1050
500m	0,01m	0,3	10	300	5k	10M	80p	1450	1050
5	0,0001	0,4	40	300	5k	10M	30p	1450	1050
50	0,001	0,4	40	300	5k	10M	30p	1450	1050
500	0,01	0,4	40	300	5k	10M	30p	1450	1050
1000	0,1	0,8	40	300	1k	10M	30p	1450	1050
500m	0,01m	0,5	20	5k	20k	10M	80p	1450	1050
5	0,0001	0,8	20	5k	20k	10M	30p	1450	1050
50	0,001	0,8	20	5k	20k	10M	30p	1450	1050
500	0,01	0,5	20	5k	20k	10M	30p	1450	1050
1000	0,1	–	–	5k	20k	10M	30p	1450	1050
500m	0,01m	2,0	40	20k	100k	10M	80p	1450	1050
5	0,0001	4,0	40	20k	100k	10M	30p	1450	1050
50	0,001	4,0	40	20k	100k	10M	30p	1450	1050
500	0,01	–	–	20k	100k	10M	30p	1450	1050
1000	0,1	–	–	20k	100k	10M	30p	1450	1050

• Współczynnik szczytu:
  • CF < 10:1 w pełnej skali
  • CF < 5:1 w pełnej skali
• Stały odczyt przy zwartych przewodach pomiarowych < 50 cyfr
• CMRR - Współczynnik tłumienia sygnału wspólnego
  • 80dB lub więcej dla DC do 60Hz (Rs=1k Ω)

DCA - prąd stały

Zakres [V]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Spadek U [V/A]	Bezpiecznik [V]	Bezpiecznik [A]
500u	0,01u	0,15	20	150	1000	0,44
5000u	0,1u	0,1	20	150	1000	0,44
50m	0,001m	0,15	10	3,3	1000	0,44
500m	0,01m	0,1	20	3,3	1000	0,44
5	0,0001u	0,5	10	0,045	1000	11
10	0,001u	0,5	20	0,045	1000	11

• 10A pomiar ciągły, 20A przez 30 s z 5-minutowymi przerwami na chłodzenie

Prąd DCA+ACA

Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Częstotliwość min. [Hz]	Częstotliwość max. [Hz]	Spadek U [V]	Bezpiecznik [V]	Bezpiecznik [A]
500u	0,01u	0,5	50	50	60	150	1000	0,44
5000u	0,1u	0,5	50	50	60	150	1000	0,44
50m	0,001m	0,5	50	50	60	3,3	1000	0,44
500m	0,01m	0,5	50	50	60	3,3	1000	0,44
5	0,0001	0,5	50	50	60	0,045	1000	11
10	0,001	0,5	50	50	60	0,045	1000	11
500u	0,01u	0,7	50	40	1k	150	1000	0,44
5000u	0,1u	0,7	50	40	1k	150	1000	0,44
50m	0,001m	0,7	50	40	1k	3,3	1000	0,44
500m	0,01m	0,7	50	40	1k	3,3	1000	0,44
5	0,0001	0,7	50	40	1k	0,045	1000	11
10	0,001	0,7	50	40	1k	0,045	1000	11
500u	0,01u	2,0	50	1k	10k	150	1000	0,44
5000u	0,1u	2,0	50	1k	10k	150	1000	0,44
50m	0,001m	2,0	50	1k	10k	3,3	1000	0,44
500m	0,01m	2,0	50	1k	10k	3,3	1000	0,44
5	0,0001	-	-	1k	10k	0,045	1000	11
10	0,001	-	-	1k	10k	0,045	1000	11

• Współczynnik szczytu:
  • CF < 10:1 w pełnej skali
  • CF < 5:1 w pełnej skali
• 10A pomiar ciągły, 20A przez 30 sekund

Rezystancja

Zakres [Ω]	Rozdzielczość [Ω]	Dokładność [%]	Dokładność [cyfr]	Napięcie rozwartego obwodu [V]	Zabezpieczenia DCpeak [V]	Zabezpieczenie ACrms [V]
500	0,01	0,07	10	3	1450	1050
5k	0,0001k	0,07	2	1,3	1450	1050
50k	0,001k	0,07	2	1,3	1450	1050
500k	0,01k	0,07	2	1,3	1450	1050
5M	0,0001M	0,2	6	1,3	1450	1050
50M	0,001M	2,0	6	1,3	1450	1050

Pojemność

Zakres [F]	Rozdzielczość [F]	Dokładność [%]	Dokładność [cyfr]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
50n	0,001n	0,8	3	1450	1050
500	0,01n	0,8	3	1450	1050
5u	0,0001u	1,0	3	1450	1050
50u	0,001u	2,0	3	1450	1050
500u	0,01u	3,5	5	1450	1050
9999u	0,1u	5,5	5	1450	1050

• Dokładność dla kondensatorów warstwowych lub lepszych

Częstotliwość Zakres [Hz] Dokładność Czułość Funkcja 5-2M 0,002%+4c 2,5V (prostokąt) Logic 10-200k 0,002%+4c 100mV 500mV 10-200k 0,002%+4c 1V 5V 10-200k 0,002%+4c 10V 50V 10-200k 0,002%+4c 100V 500V 10-10k 0,002%+4c 900V 1000V

Temperatura Wartość min [°C] Wartość max [°C] Dokładność [%] Dokładność [°C] Zabezp. DCpeak [V] Zabezp. DC-ACrms [V] -50 1000 0,3 1 1450 1050 Funkcja pomiaru różnicy temperatur Dokładność nie uwzględnia dokładności termopary

Wypełnienie impulsu Zakres [%] Dokładność Częstotliwość [Hz] 0,1-99,9 3c/kHz+2c 5-500k Zabezpieczenie wejścia pomiarowego przeciążeniowe 1450Vpeak/1050Vrms

Test diod Napięcie rozwartego obwodu (DC) Prąd pomiarowy Zakres Rozdzielczość Dokładność 3,5V 0,4mA 0-5V 0,0001 1,0%+1c Zabezpieczenie wejścia pomiarowego przeciążeniowe 1450Vpeak/1050Vrms

Test pętli prądowej Zakres [A] Zakres [%] Dokładność 4-20m 0-100 25c

dBm Zakres Dokładność Wybór impedancji -11,76dBm-54,25dBm 0,25dB+2c 4-1200 Zabezpieczenie wejścia pomiarowego: przeciążeniowe 1450Vpeak/1050Vrms Wybór impedancji: 4, 8, 16, 32, 50, 75, 93, 110, 125, 135, 150, 200, 250, 300, 500, 600, 800, 900 1000, 1200 Ω

Producent Brymen Kraj pochodzenia Tajwan Dystrybutor http://www.dacpol.eu Certyfikaty Oznakowanie CE (bezpieczeństwo i/lub EMC) Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)

Zgodność z normami UL61010-1 (druga edycja) PN-EN61010-1 (druga edycja) CSA C22.2 nr 61010-1-92 IEC61010-1 (druga edycja) Kat. IV 600V AC/DC Kat. III 1000V AC/DC Ochrona przeciwprzepięciowa 8kV (1,2/50μs SURGE)

Kompatybilność elektromagnetyczna PN-EN61326-1 PN-EN55022 PN-EN61000-3-2 PN-EN61000-3-3 PN-EN61000-4-8 PN-EN61000-4-11 PN-EN61000-4-6 PN-EN61000-4-5 PN-EN61000-4-2 PN-EN61000-4-4 PN-EN61000-4-3

DANE OGÓLNE

Wyświetlacz:

• Wyświetlacz LCD:
  • 4 4/5 cyfry, maksymalne wskazanie 50000
    • DCV: 5 4/5 max. 50000, Hz: 6 cyfr max. 999999
  • Próbkowanie:
    • 1,25 razy/s:
      • dla 5 4/5 cyfry
    • 5 razy/s
• Wskaźnik analogowy - bargraf:
  • Liczba segmentów:
    • 42
  • Próbkowanie:
    • 60 razy/s
• Podświetlenie wyświetlacza/skali

Zasilanie
Bateryjne:

• bateria 9V (006P, IEC6F22, NEDA1604):
  • 1 szt.

Automatyczne wyłączenie zasilania:

• po 5 min. bezczynności

Warunki pracy:

• 0°C÷45°C; wilgotność względna RH < 80% do temp.31°C spadająca liniowo do 50% dla temp.45°C

Warunki przechowywania:

• -20°C÷60°C, wilgotność względna RH < 80%

Maksymalna wysokość pracy:

• 2000m n.p.m.

Stopień zanieczyszcz. środow. naturalnego:

• 2

Wymiary i masa:

• Wys. (Dł.) [mm]: 198
• Szer. [mm]: 97
• Głęb. [mm]: 55
• Masa [g]: 500

Wyposażenie standardowe:

• Przewody pomiarowe (para)
• Sonda typu K do pomiaru temperatury
• Holster ochronny
• Komplet baterii
• Instrukcja obsługi

Wyposażenie opcjonalne:

• Kit BRUA-85Xa - interfejs optyczny do komunikacji USB/RS-232 z oprogramowaniem (do modeli nowszych - z literką S lub A w nazwie modelu)
• Sonda temperatury:
  • TCK - adapter: gniazdo do sond K - wtyk (2 x banan 4mm) [nr kat.602069]
