Mjerači snage ploče

PRIJAVA

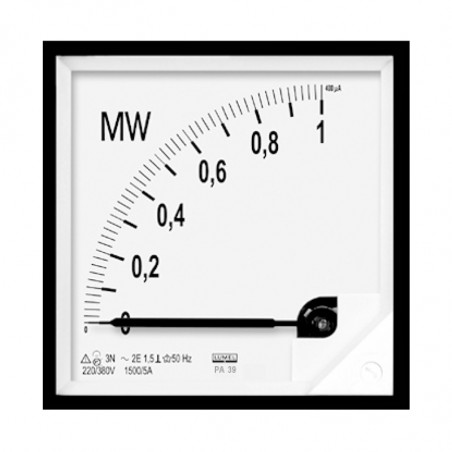

Mjerač snage PA39 je mjerač kosi-zavojnice s ugrađenim mjernim pretvornikom. Predodređeno je za mjerenje aktivne ili jalove snage u a.c. elektroenergetske mreže. Izmjerena snaga označena je magnetoelektričnim (pokretnim zavojnikom) mjernim sustavom.
Ovi brojili isporučuju se u sljedećim verzijama:

- za mjerenje aktivne snage u jednofaznim sustavima,
- za mjerenje aktivne ili jalove snage u trofaznim trožilnim ili četverožičkim simetričnim ili asimetrično opterećenim sustavima,
- s nultom graduacijom na lijevoj strani skale za mjerenje jednosmjernog protoka snage,
- s nultom diplomiranjem u sredini ljestvice za mjerenje dvosmjernog protoka snage.

TEHNIČKI PODACI

Mjerni rasponi prema niz	1; 1,2; 1,5; 2; 2,5; 3; 4; 5; 6; 8 ili decimalno množenje jednog od tih brojeva
Ulazni napon	100/√3 (x/100/√3); 100 (x/100), 133, 230, 280, 400, 500, 690 V
Ulazna struja	1 A (X/1A) 5 A (X/5A)
Aktivni faktor snage	cosφ 0,5poj. i 0,5ind.
Faktor reaktivne snage	sinφ 0,5poj.. i 0,5ind.
Klasa točnosti	1,5

Nazivni radni uvjeti:

- sobna temperatura	5...23...400C
- na zahtjev, tropsko izvršenje	5...35...550C
- relativna vlažnost	25... 85%
- učestalost ulaznih količina	acc. order (table 1)
- radni položaj	acc. order  5° (table 2)
- spoljno magnetno polje	≤400A/m
Dodatne greške	acc. EN 60051-1 standard
Potrošnja energije:
- naponski krug	≤3 [VA]
- strujni krug	≤0,25 [VA]
Stupanj zaštite acc. to EN60529:
Prednja zaštita:
	IP 50 for PA39 meters
	IP 65 for PA39 meters (on request):
IP20 zaštita terminala (sa zaštitnim poklopcem terminala)
Elektromagnetska kompatibilnost:
- emisija	acc. EN 61000-6-4 standard
- imunitet	acc. EN 61000-6-2 standard
Brojilo ispunjava zahteve CE oznake.
Sigurnosni zahtjevi prema EN 61010-1:
- kategorija instalacije	III
- nivo zagađenja	2
- radni napon u odnosu na zemlju	600 V a.c.
Težina	400g
Dodaci	400 g
Oprema
Isporučujemo s brojilom:
- držači vijaka (IP50 option)	2 pcs
- držači vijaka (IP65 option)	4 pcs
- zaštitni poklopac terminala	1 pc
- priručnik	1 pc
- garancija	1 pc

IZBOR MERENJA
1. Izračunajte snagu iz formula:
P = Un X In za jednofazne mreže
P = √3 X Un X In za trofazne mreže
gdje ::
Un - mrežni nazivni napon:
• za trofazne mreže - fazni napon,
• kada su spojeni preko transformatora primarnog nazivnog napona.
Nominalna struja
• 5 A ili 1 A,
• kada su spojeni preko transformatora primarnog nazivnog napona.
2. Zaokružite izračunatu vrijednost snage na najbližu vrijednost iz zadanog niza brojeva za mjerni opseg.
3. Primer izbora opsega merenja
Trofazna mreža; nazivne vrijednosti transformatora: 15 000/100 V i 400/5 A
P = √3 ´ 15 000 V´ 400 A = 10,39 MW (Mvar)
Odabrani raspon mjerenja: 10 MW (Mvar)

VANJSKE DIMENZIJE METRA PA39 ZA ZAŠTITU OD 50 IP 50

Fig.1. PA39 meter outline drawing.

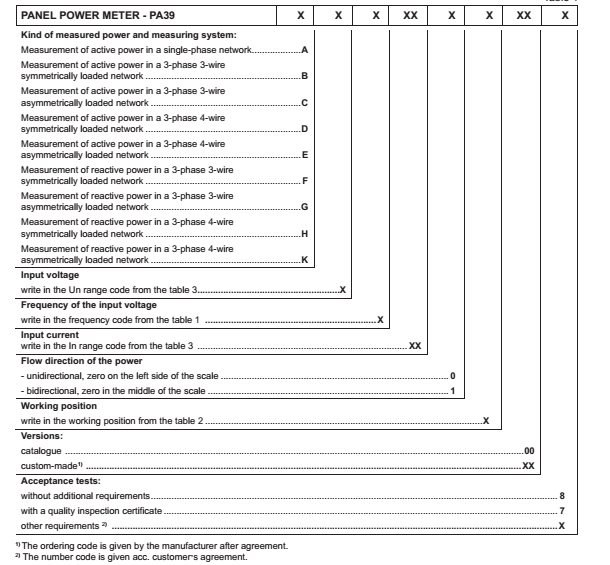

NAČIN NARUČIVANJA
Bilo kojim nalogom trebate navesti ime i šifru narudžbe brojila snage pomoću tablica: 1, 2, 3 i 4.
Primjer narudžbe: PA39 - H - F - O - L5 - 0 - O - 00 - 8, znači:
H - Reaktivni mjerač snage PA39 prilagođen trofaznom četverožičnom simetrično opterećenom mrežom.
F - Nazivni napon mreže: 3000 V (iz tabele 3).
O - Učestalost ulaznog napona: 50 Hz (iz tablice 1).
L5 - Mrežna nazivna struja: 300 A (iz tabele 3).
0 - Jednosmjerni protok energije.
O - Radni položaj: C3, vertikalno (iz tabele 2).
00 - Kataloška verzija.
8 - bez dodatnih zahteva u vezi testova prihvatanja.
Ovaj mjerač snage namijenjen je suradnji sa transformatorima 300 A / 5 A i transformatorima napona 3000 V / 100/3 V.
Napomena: u vezi sa zaštitom IP zaštitnog sloja. Prilikom narudžbe precizirajte potrebnu opciju ocjena: IP50 ili IP65
