Произвођач: Patlite

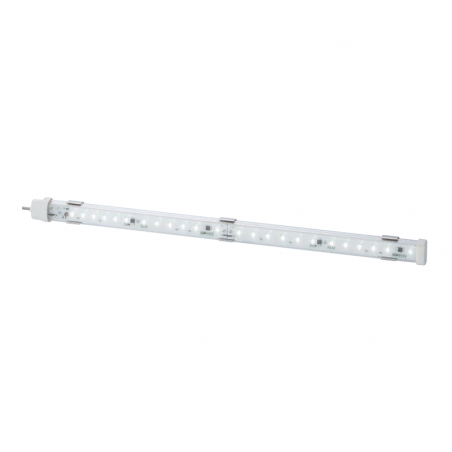

ЦЛА водоотпорна ЛЕД светла

Technical data
The CLA Series LED Light Bar produces bright, uniform lighting in an IP-69K enclosure for high-temperature washdown applications for food and pharmaceutical applications, as well as illumination for control panels and workstations. The 4 different mounting options and 7 different lengths from 100mm to 1500mm make this product and ideal consideration for fluorescent tube replacement as well.

Typ CLA1S-□ CLA2S-□ CLA3S-□
Kod koloru CD CN Y CD CN CD CN Y
Kolor światła Światło dzienne Naturalne białe Żółte Światło dzienne Naturalne białe Światło dzienne Naturalne białe Żółte
Temperatura barwowa 6800K 4800K   6800K 4800K 6800K 4800K
Długość fali (nm)     590         590
Promieniowanie
centralne
(lx:50cmatDC24V)		 0.3m
0.5m 140 140 78 270 270 400 400 220
1.0m 35 35 20 70 70 105 105 60
Lumeny (Im) 125 125 60 240 240 360 360 195
Napięcie zasialnia DC 24V (Spolaryzowane)
Tolerancja napięcia zasilania DC24V±10%
Pobór prądu (mA±10%) 104 208 240
Pobór mocy (W) 2.5 5,0 5,7
Temperaturę pracy -40t do +60O C (wilgotność Rh 90% lub mniejsze bez kondensacji)
Matreiał obudowy Poliwęglanowa żywica
Stopień ochrony IP66/67 (IEC 60529)/69K (DIN 40 050-9)
Kierunek montażu Każdy kierunek przy montażu wewnętrznym
Rezystancja izolacji 5MQ lub wiecej z megohmmetrem DC 500V
Wytrzymałość napięciowa AC500V na 1 minutę
Odporność na wibracje 30Hz 19.6 m/s2 do góry - na dół/w lewo-w prawo/ do przodu - do tyłu, 2 godziny
Waga   130g±10% 180g±10%

Typ CLA6S-□ CLA9S-□ CLA12S-□ CLA15S-□
Kod koloru CD CN CD CN CD CN CD CN
Kolor światła Światło dzienne Naturalne białe Światło dzienne Naturalne białe Światło dzienne Naturalne białe Światło dzienne Naturalne białe
Temperatura barwowa 6800K 4800K 6800K 4800K 6800K 4800K 6800K 4800K
Długość fali (nm)
Promieniowanie
centralne
(lx:50cmatDC24V)		 0.3m 1,425 1,425 1,525 1,525 1,600 1,600 1,625 1,625
0.5m 650 650 810 810 890 890 945 945
1.0m 200 200 280 280 340 340 385 385
Lumeny (Im) 690 690 980 980 1,375 1,375 1,725 1,725
Napięcie zasialnia DC 24V (Spolaryzowane)
Tolerancja napięcia zasilania DC24V±10%
Pobór prądu (mA±10%) 480 720 960 1,200
Pobór mocy (W) 11.6 17,3 23.0 28.8
Temperaturę pracy -40t do +60O C (wilgotność Rh 90% lub mniejsze bez kondensacji)
Matreiał obudowy Poliwęglanowa żywica
Stopień ochrony IP66/67 (IEC 60529)/69K (DIN 40 050-9)
Kierunek montażu Każdy kierunek przy montażu wewnętrznym
Rezystancja izolacji 5MQ lub wiecej z megohmmetrem DC 500V
Wytrzymałość napięciowa AC500V na 1 minutę
Odporność na wibracje 30Hz 19.6 m/s2 do góry - na dół/w lewo-w prawo/ do przodu - do tyłu, 2 godziny
Waga 340g±10% 500g±10% 660g±10% 820g±10%

Dimensions


Type A B D E SZ-310AR Standard bracket SZ-310ARM SZ-310AS
Assembly holes raster Recommended raster Compatibility with models Compatibility with models Total length Assembly holes raster
CLA1S-□ 124 100 74   2pcs. O O 149 135
CLA2S-□ 224 200 174   2pcs. O O 249 235
CLA3S-□ 324 300 274   2pcs. O O 349 335
CLA6S-□ 624 600 574   2pcs. O O 649 635
CLA9S-□ 924 900 874 290 4pcs. O O 949 935
CLA12S-□ 1224 1200 1174 390 4pcs. O O 1249 1235
CLA15S-□ 1524 1500 1474 490 4pcs. O O 1549 1535

Typ A B D E SZ-310ASB
Assembly holes raster Recommended raster Compatibility with models Total length Assembly holes raster
CLA1S-□ 124 100 74   X
CLA2S-□ 224 200 174   X
CLA3S-□ 324 300 274   O 381 367
CLA6S-□ 624 600 574   X
CLA9S-□ 924 900 874 290 X
CLA12S-□ 1224 1200 1174 390 X
CLA15S-□ 1524 1500 1474 490 X
Catalogue number

1 - Długość świadła:
1 : 100mm
2 : 200mm
3 : 300mm
6 : 600mm
9 : 900mm
12 :1200mm
15 : 1500mm
2- Light colour
CD : day light
CN : natural white
Y : yellow
3 - Cable length
none: 0,5m
30 : 3,0m
Zastosowanie:
- przemysł spożywczy (inspekcja znakowania);
- przemysł farmaceutyczny;
- produkcja części samochodowych ( zwłaszcza w procesie polerowania);
- maszyny (obrabiarki);
- linie montażowe;
- maszyny drukarskie;
- produkcja półprzewodników (żółte światło)
- zamrażarki i lady chłodnicze;
- oświetlenie wnętrz;
- podświetlenia reklam, billboardy;
- schody ruchome
