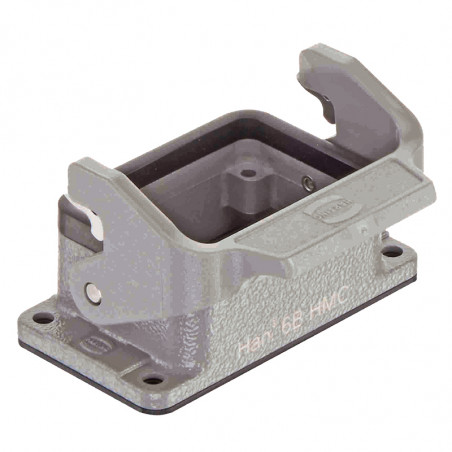

Доњи делови за становање са метричким нитима за прикључак
  • Доњи делови за становање са метричким нитима за прикључак

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: HARTING Technology Group

Доњи делови за становање са метричким нитима за прикључак

Housings with Metric Cable Entries

 Housings bulkhead mountingHousings surface mounting (two side-entries except Han® 3 A
Single lever Han®3A
 Han®3A
 Han®3A
Double lever
Drawing Dimensions in mm
 abcehPart numberabcehMPart number
Single leverDouble LeverSingle leverDouble Lever
Han® 3 A 28 40   28 23 09 20 003 03202)   30 40   57 27 M20 19 20 003 02202)
28 40   28 23 09 20 003 0301   30 40   58 27 M20 19 20 003 1250
Han®10 A 70 81 17,5 29 26 09 20 010 0301   48 74,4 40 50 52 M20 19 20 010 0290
Han®16 A 86 96 17,5 29 26 09 20 016 0301   64 80 40 50 57 M20 19 20 016 0290
Han®32 A 92 102 42 56 28,5   09 20 032 0301 94 106 46 57 82 M32   19 20 032 0272
Han® 6 B 70 80 32 43 28,5 09 30 006 0301   70 82 40 52 54 M20 19 30 006 1290
80 43,5 32 43 28,5 09 30 006 03021)   70 82 40 52 54 M20 19 30 006 12951)
              70 82 45 57 74 M25 19 30 006 0291
              70 82 45 57 74 M25 19 30 006 02961)
              70 82 45 57 74 M32 19 30 006 0292
              70 82 45 57 74 M32 19 30 006 02971)
Han®10B 83 93 32 43,5 28,5 09 30 010 03031)   82 94 40 52 54 M20   19 30 010 1270
83 93 32 43,5 28,5 09 30 010 0305 09 30 010 0301 82 94 45 57 74 M32   19 30 010 0272
              82 94 45 57 74 M25   19 30 010 0271
              82 94 40 52 54 M20 19 30 010 1290
              82 94 40 52 54 M20 19 30 010 12951)
              82 94 45 57 74 M25 19 30 010 0291
              82 94 45 57 74 M25 19 30 010 02961)
              82 94 45 57 74 M32 19 30 010 0292
Han®16B 103 113 32 43 28,5   09 30 016 0301 105 117 45 57 56 M25 19 30 016 1291 19 30 016 1271
103 113 32 43,5 28,5 09 30 016 0307   105 117 45 57 56 M25 19 30 016 12961)
103 113 32 43,5 28,5 09 30 016 03061)   105 117 45 57 81 M25 19 30 016 0291
              105 117 45 57 81 M32 19 30 016 0292 19 30 016 0272
              105 117 45 57 81 M32 19 30 016 02971)
Han® 24 B 130 140 32 43,5 28,5 09 30 024 0307 09 30 024 0301 132 144 45 57 56 M25 19 30 024 1291 19 30 024 1271
130 140 32 43,5 28,5 09 30 024 03041)   132 144 45 57 56 M25 19 30 024 12961)
130 140 32 43,5 28,5 09 30 024 03021)   132 144 45 57 81 M32 19 30 024 02971)
              132 144 45 57 81 M32 19 30 024 0292
Han® 32 B 110 124 65 90 33   09 30 032 0301 112 125 67 87 90 M40   19 30 032 02731)
Han®48 B 148 165 70 96 40 09 30 048 03011)   111 141 106 120 99 M40 19 30 048 02981)

1) With plastic cover
2) Hoods/Housings material plastic
