Произвођач: FEUERHERDT

Обриши елементи на ПЦБ плочама

EMI/RFI Screening Enclosures

Can with pins for PCB mounting
Ekranowanie elementów na płytkach PCB
Tin plated steel (0.6 mm)
Pin size: 2.5 x1mm
L (length)
[mm]		 B (width)
[mm]		 H (height)
[mm]		 P/N
25 25 15 9501
30 25 18 9502
40 28 20 9503
40 32 18 9504
60 40 20 9505
70 50 25 9506



PCB mounting frame with fingered lid
Ekranowanie elementów na płytkach PCB
Tin plated steel (0.9mm)
Pin size: 2.3x1mm
L (length)
[mm]		 B (width)
[mm]		 H (height)
[mm]		 P/N
20 20 10 9510
30 30 15 9511
50 25 15 9512
50 50 15 9513
75 50 25 9514
75 75 25 9515
100 50 25 9516
125 75 25 9517



Standard can with fingered lid
Ekranowanie elementów na płytkach PCB
Tin plated steel (0.9mm)
L (length)
[mm]		 B (width)
[mm]		 H (height)
[mm]		 P/N
50 50 15 9520
75 50 25 9521
100 50 35 9522
160 100 50 9523

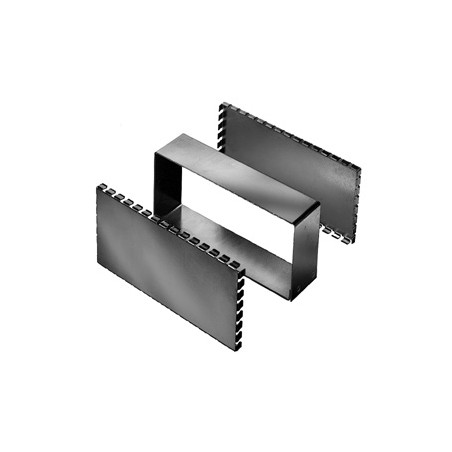

Open frame with top and bottom fingered lids
Ekranowanie elementów na płytkach PCB
Tin plated steel (0.9mm)
L (length)
[mm]		 B (width)
[mm]		 H (height)
[mm]		 P/N
50 50 15 9530
75 50 15 9531
100 50 25 9532
160 100 35 9533
220 100 50 9534



EKRANOWANIE ELEMENTÓW NA PŁYTKACH PCB

Ekrany PCB ze zdejmowaną pokrywą

Cechy:
- zdejmowana pokrywa
- piny do montażu płytki PCB pokryte cienką warstwą cyny
- opcjonalnie piny blokowane
- opcjonalnie wewnętrzne ścianki
- standardowe wymiary podane w tabeli, opcjonalnie dostępny inny wymiar wg wytycznych odbiorcy
- Inny materiał i wykończenia – miedź, mosiądz, blacha cynowana, nikiel, blacha niklowana

SPECYFIKACJA:

Materiał: stal, BS EN 10130 DC01
Grubość podstawy: 0,914 mm
Grubość pokrywy: 0,559 mm
Rezystancja powierzchni: 20x10-6Ohm
Przewodność: 5x104 S (mho)
Tolerancja ekranu: +/- 0,25 mm
Tolerancja pinów: +/- 0,10 mm
Rozmiar pinów: 1 x 2,25 mm



EKRANOWANIE ELEMENTÓW NA PŁYTKACH PCB



Model Wymiar według zarysu pinów
[mm]		 Wymiar całkowity zewnętrzny z pokrywą Liczba pinów Rozstaw pinów
[mm]
Długość
(A)		 Szerokość
(B)		 Wysokość
(C)

CBPL1

 20 20 10 25x25x11 4 C/L

CBPL11

 25 25 10 30x30x11 4 C/L

CBPL5

 30 30 15 35x35x16 8 20

CBPL12

 40 40 15 45x45x16 8 10,5

CBPL2

 50 25 15 55x30x16 10 20

CBPL6

 50 50 15 55x55x16 8 20

CBPL9

 75 50 15 80x55x16 12 20

CBPL3

 75 50 25 80x55x26 12 20

CBPL7

 75 75 25 80x80x26 16 20

CBPL4

 100 50 25 105x55x26 12 20

CBPL8

 125 75 25 130x80x26 20 20

CBPL10

 160 100 35 165x105x36 24 20


Ekrany PCB zamknięte

SPECYFIKACJA:

Materiał: stal cynowana, BS EN 1202
Grubość: 0,54 mm
Rezystancja powierzchni: 20x10-6Ohm
Przewodność: 5x104 S (mho)
Tolerancja ekranu: +/- 0,25 mm
Tolerancja pinów: +/- 0,10 mm
Rozmiar pinów: 1 x 2,25 mm


Ekrany PCB zamknięte




Model Wymiar według zarysu pinów
[mm]		 Wymiar całkowity zewnętrzny z pokrywą Liczba pinów Rozstaw pinów
[mm]
Długość
(A)		 Szerokość
(B)		 Wysokość
(C)

CBMCPC1

 20 20 15 21x21x16 4 C/L

CBMCPC2

 25 25 15 26x26x16 8 10,5

CBMCPC3

 30 25 20 31x26x21 8 10,5

CBMCPC4

 30 30 15 31x31x16 8 10,5

CBMCPC5

 40 30 15 41x31x16 10 10,5

CBMCPC6

 40 35 20 41x36x21 12 10,5

CBMCPC7

 40 40 15 41x41x16 8 20

CBMCPC8

 50 50 15 51x51x16 8 20

CBMCPC9

 60 40 20 61x41x21 10 20

CBMCPC10

 70 50 25 71x51x26 10 20

CBMCPC11

 75 75 25 76x76x26 12 20

CBMCPC12

 100 50 25 101x51x26 12 20


UWAGA:
W ofercie dostępne jest wiele innych rozmiarów ekranów płytek PCB, możliwość również wykonania takiego ekranu wg specyfikacji klienta. W tym celu prosimy o kontakt z DACPOL Sp. z o.o.
