Дводелни екрани серије МС серије
  • Дводелни екрани серије МС серије

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: Masach Tech

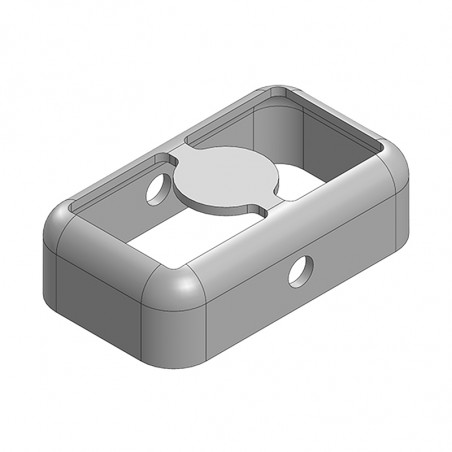

Дводелни екрани серије МС серије

Type P/N Description External lenght External width External height Downloads
mm mm mm
MS087-10

MS087-10F EMI/RFI frame 8,7 6,3 3 MS087-10
MS087-10C EMI/RFI cover 9,3 6,9 2,7
MS093-10

MS093-10F EMI/RFI frame 9,3 9,3 5 MS093-10
MS093-10C EMI/RFI cover 9,7 9,7 3
MS102-10

MS102-10F EMI/RFI frame 10,2 6 3 MS102-10
MS102-10C EMI/RFI cover 10,8 6,6 3
MS108-10

MS108-10F EMI/RFI frame 10,8 7,4 2 MS108-10
MS108-10C EMI/RFI cover 11,2 7,8 2
MS110-10

MS110-10F EMI/RFI frame 11 11 2,8 MS110-10
MS110-10C EMI/RFI cover 11,6 11,6 2,8
MS110-20

MS110-20F EMI/RFI frame 11 11 2,8 MS110-20
MS110-20C EMI/RFI cover 11,6 11,6 2,8
MS128-10

MS128-10F EMI/RFI frame 12,8 12,3 7,5 MS128-10
MS128-10C EMI/RFI cover 13,2 12,7 3,5
MS130-10

MS130-10F EMI/RFI frame 13 13 5 MS130-10
MS130-10C EMI/RFI cover 13,6 13,6 3
MS135-20

MS135-20F EMI/RFI frame 13,5 13,5 5 MS135-20
MS135-20C EMI/RFI cover 14,1 14,1 3
MS148-10

MS148-10F EMI/RFI frame 14,8 8,9 2 MS148-10
MS148-10C EMI/RFI cover 15,2 9,3 2
MS156-10

MS156-10F EMI/RFI frame 15,6 10,6 3 MS156-10
MS156-10C EMI/RFI cover 16 11 2,6
MS168-10

MS168-10F EMI/RFI frame 16,8 13,5 5 MS168-10
MS168-10C EMI/RFI cover 17,2 13,9 3
MS183-10

MS183-10F EMI/RFI frame 18,3 10,5 3 MS183-10
MS183-10C EMI/RFI cover 18,9 11,1 3
MS190-10

MS190-10F EMI/RFI frame 19 13,9 2 MS190-10
MS190-10C EMI/RFI cover 19,4 14,3 1,7
MS191-10

MS191-10F EMI/RFI frame 19,1 18,2 5 MS191-10
MS191-10C EMI/RFI cover 19,7 18,8 3,5
MS193-10

MS193-10F EMI/RFI frame 19,3 10,5 3 MS193-10
MS193-10C EMI/RFI cover 19,9 11,1 2,7
MS193-20

MS193-20F EMI/RFI frame 19,3 18,3 3,5 MS193-20
MS193-20C EMI/RFI cover 19,9 18,9 3
MS206-10

MS206-10F EMI/RFI frame 20,6 17,8 3 MS206-10
MS206-10C EMI/RFI cover 21,2 18,4 2,7
MS209-10

MS209-10F EMI/RFI frame 20,9 15,3 1,7 MS209-10
MS209-10C EMI/RFI cover 21,3 15,7 1,7
MS209-20

MS209-20F EMI/RFI frame 20,9 15,3 2 MS209-20
MS209-20C EMI/RFI cover 21,3 15,7 1,7
MS210-10

MS210-10F EMI/RFI frame 21 12 5 MS210-10
MS210-10C EMI/RFI cover 21,6 12,6 4
MS213-10


MS213-10F EMI/RFI frame 21,3 19,9 2,9 MS213-10
MS213-10C EMI/RFI cover 21,7 20,3 2,5
MS213-10CP EMI/RFI cover z otworami 21,7 20,3 2,5
MS220-10


MS220-10F EMI/RFI frame 22 19,3 3,3 MS220-10
MS220-10C EMI/RFI cover 22,6 19,9 3
MS220-10CP EMI/RFI cover z otworami 22,6 19,9 3
MS220-20

MS220-20F EMI/RFI frame 22 17,7 3 MS220-20
MS220-20C EMI/RFI cover 22,4 18,1 3
MS220-30


MS220-30F EMI/RFI frame 22 11,3 2,8 MS220-30
MS220-30C EMI/RFI cover 22,6 11,9 2,8
MS220-30CP EMI/RFI cover z otworami 22,6 11,9 2,8
MS220-40


MS22040F EMI/RFI frame 22 11,3 7 MS220-40
MS220-40C EMI/RFI cover 22,6 11,9 2,8
MS220-40CP EMI/RFI cover z otworami 22,6 11,9 2,8
MS223-10

MS223-10F EMI/RFI frame 22,3 17,3 5 MS223-10
MS223-10C EMI/RFI cover 22,7 17,7 4
MS226-10

MS226-10F EMI/RFI frame 22,6 17,1 2 MS226-10
MS226-10C EMI/RFI cover 23 17,5 2
MS230-10

MS230-10F EMI/RFI frame 23 11,7 5 MS230-10
MS230-10C EMI/RFI cover 23,6 12,3 3
MS233-10

MS233-10F EMI/RFI frame 23,3 17,5 5 MS233-10
MS233-10C EMI/RFI cover 23,7 17,9 2,8
MS233-20

MS233-20F EMI/RFI frame 23,3 14,5 3 MS233-20
MS233-20C EMI/RFI cover 23,7 14,9 3
MS250-10

MS250-10F EMI/RFI frame 25 21 4 MS250-10
MS250-10C EMI/RFI cover 25,6 21,6 3
MS256-10

MS256-10F EMI/RFI frame 25,6 15,5 2,3 MS256-10
MS256-10C EMI/RFI cover 26 15,9 2,3
MS257-10

MS257-10F EMI/RFI frame 25,7 25,7 6,5 MS257-10
MS257-10C EMI/RFI cover 26,3 26,3 4
MS259-10

MS259-10F EMI/RFI frame 25,9 25,9 3 MS259-10
MS259-10C EMI/RFI cover 26,3 26,3 3
MS260-10

MS260-10F EMI/RFI frame 26 23 7,8 MS260-10
MS260-10C EMI/RFI cover 26,6 23,6 4
MS260-10CP EMI/RFI cover z otworami 26,6 23,6 4
MS263-10


MS263-10F EMI/RFI frame 26,3 16,8 4,5 MS263-10
MS263-10C EMI/RFI cover 26,9 17,4 4
MS263-10CP EMI/RFI cover z otworami 26,9 17,4 4
MS263-20

MS263-20F EMI/RFI frame 26,3 19,8 8,1 MS263-20
MS263-20C EMI/RFI cover 26,9 20,4 3,7
MS268-10

MS268-10F EMI/RFI frame 26,8 15,6 2,5 MS268-10
MS268-10C EMI/RFI cover 27,4 16,2 2,5
MS268-20

MS268-20F EMI/RFI frame 26,8 15,6 4 MS268-20
MS268-20C EMI/RFI cover 27,4 16,2 2,5
MS270-10

MS270-10F EMI/RFI frame 27 20 6 MS270-10
MS270-10C EMI/RFI cover 27,6 20,6 3,5
MS288-10

MS288-10F EMI/RFI frame 28,8 19,4 5 MS288-10
MS288-10C EMI/RFI cover 29,4 20 4
MS290-10

MS290-10F EMI/RFI frame 29 26 3 MS290-10
MS290-10C EMI/RFI cover 29,6 26,6 2,9
MS293-10

MS293-10F EMI/RFI frame 29,3 25,3 6,4 MS293-10
MS293-10C EMI/RFI cover 29,9 25,9 4
MS293-20

MS293-20F EMI/RFI frame 29,3 16,3 9,7 MS293-20
MS293-20C EMI/RFI cover 29,9 16,9 3,5
MS300-10

MS300-10F EMI/RFI frame 30 24,4 3,5 MS300-10
MS300-10C EMI/RFI cover 30,6 25 3
MS302-10

MS302-10F EMI/RFI frame 30,2 18,9 3 MS302-10
MS302-10C EMI/RFI cover 30,8 19,5 2,7
MS308-10

MS308-10F EMI/RFI frame 30,8 17,8 4,4 MS308-10
MS308-10C EMI/RFI cover 31,4 18,4 4,4
MS310-10

MS310-10F EMI/RFI frame 31 17,1 3 MS310-10
MS310-10C EMI/RFI cover 31,6 17,1 2,7
MS312-10

MS312-10F EMI/RFI frame 31,2 30 5 MS312-10
MS312-10C EMI/RFI cover 31,8 30,6 4
MS320-10

MS320-10F EMI/RFI frame 32 11,3 2 MS320-10
MS320-10C EMI/RFI cover 32,4 11,7 2
MS321-10

MS321-10F EMI/RFI frame 32,1 16,6 2,5 MS321-10
MS321-10C EMI/RFI cover 32,5 17 2,2
MS323-10


MS323-10F EMI/RFI frame 32,3 23,8 3,7 MS323-10
MS323-10C EMI/RFI cover 32,9 24,4 4
MS323-10CP EMI/RFI cover z otworami 32,9 24,4 4
MS323-20


MS323-20F EMI/RFI frame 32,3 23,8 4,7 MS323-20
MS323-20C EMI/RFI cover 32,9 24,4 4
MS323-20CP EMI/RFI cover z otworami 22,6 19,9 4
MS323-30


MS323-30F EMI/RFI frame 32,3 23,8 9 MS323-30
MS323-30C EMI/RFI cover 32,9 24,4 4
MS323-30CP EMI/RFI cover z otworami 32,9 24,4 4
MS329-10

MS329-10F EMI/RFI frame 32,9 20,7 2,5 MS329-10
MS329-10C EMI/RFI cover 33,3 21,1 2,2
MS333-10

MS333-10F EMI/RFI frame 33,3 13,3 4,4 MS333-10
MS333-10C EMI/RFI cover 33,9 13,9 3,5
MS338-10

MS338-10F EMI/RFI frame 33,8 30,3 3,3 MS338-10
MS338-10C EMI/RFI cover 34,2 30,7 3,2
MS345-10


MS345-10F EMI/RFI frame 34,5 23,3 3,5 MS345-10
MS345-10C EMI/RFI cover 35,1 23,9 3,3
MS345-10CP EMI/RFI cover z otworami 35,1 23,9 3,3
MS345-20

MS345-20F EMI/RFI frame 34,5 21,5 3,2 MS345-20
MS345-20C EMI/RFI cover 35,1 22,1 2,8
MS353-10

MS353-10F EMI/RFI frame 35,3 20 6,4 MS353-10
MS353-10C EMI/RFI cover 35,7 20,4 3,5
MS353-20

MS353-20F EMI/RFI frame 35,3 22,3 6,4 MS353-20
MS353-20C EMI/RFI cover 35,7 22,7 3,5
MS355-10

MS355-10F EMI/RFI frame 35,5 19 5,5 MS355-10
MS355-10C EMI/RFI cover 36,1 19,6 3,8
MS366-10

MS366-10F EMI/RFI frame 36,6 34,1 3,3 MS366-10
MS366-10C EMI/RFI cover 37 34,5 2,8
MS375-10

MS375-10F EMI/RFI frame 37,5 29,3 6,5 MS375-10
MS375-10C EMI/RFI cover 38,1 29,9 3,8
MS378-10

MS37810F EMI/RFI frame 37,8 21,6 3 MS378-10
MS378-10C EMI/RFI cover 38,4 22,2 2,7
MS378-20

MS378-20F EMI/RFI frame 37,8 15,1 3,7 MS378-20
MS378-20C EMI/RFI cover 38,4 15,7 3,1
MS382-10

MS382-10F EMI/RFI frame 38,2 33,3 5 MS382-10
MS382-10C EMI/RFI cover 38,8 33,9 3
MS384-10

MS384-10F EMI/RFI frame 38,4 37,6 11 MS384-10
MS384-10C EMI/RFI cover 39 38,2 4
MS400-10

MS400-10F EMI/RFI frame 40 18,3 4 MS400-10
MS400-10C EMI/RFI cover 40,6 18,9 3
MS402-10

MS402-10F EMI/RFI frame 40,2 34,6 5,3 MS402-10
MS402-10C EMI/RFI cover 40,8 35,2 3,5
MS405-10

MS405-10F EMI/RFI frame 40,5 18,9 2,8 MS405-10
MS405-10C EMI/RFI cover 41,1 19,5 2,8
MS409-10

MS409-10F EMI/RFI frame 40,9 21,5 2,5 MS409-10
MS409-10C EMI/RFI cover 41,3 21,9 2,4
MS410-10

MS410-10F EMI/RFI frame 41 26,4 3,7 MS410-10
MS410-10C EMI/RFI cover 41,6 27 3,1
MS412-10

MS412-10F EMI/RFI frame 41,2 13,6 5,1 MS412-10
MS412-10C EMI/RFI cover 41,8 14,2 3,2
MS415-10

MS415-10F EMI/RFI frame 41,5 16,8 6,8 MS415-10
MS415-10C EMI/RFI cover 42,1 17,4 4
MS415-20

MS415-20F EMI/RFI frame 41,5 26,5 9,5 MS415-20
MS415-20C EMI/RFI cover 42,1 27,1 5
MS423-10

MS423-10F EMI/RFI frame 42,3 15,3 4,4 MS423-10
MS423-10C EMI/RFI cover 42,9 15,9 3,5
MS434-10

MS434-10F EMI/RFI frame 43,4 28,4 3,3 MS434-10
MS434-10C EMI/RFI cover 44 29 3,1
MS448-10

MS448-10F EMI/RFI frame 44,8 18,2 3 MS448-10
MS448-10C EMI/RFI cover 45,2 18,6 2,8
MS448-20

MS448-20F EMI/RFI frame 44,8 18,2 5,7 MS448-20
MS448-20C EMI/RFI cover 45,2 18,6 2,8
MS453-10

MS453-10F EMI/RFI frame 45,3 16,2 6 MS453-10
MS453-10C EMI/RFI cover 45,9 16,8 2,9
MS466-10

MS466-10F EMI/RFI frame 46,6 17,3 5 MS466-10
MS466-10C EMI/RFI cover 47,2 17,9 4
MS473-10


MS473-10F EMI/RFI frame 47,3 23,3 5,3 MS473-10
MS473-10C EMI/RFI cover 47,9 23,9 3,5
MS473-10CP EMI/RFI cover z otworami 47,9 23,9 3,5
MS477-10

MS477-10F EMI/RFI frame 47,7 18,2 4 MS477-10
MS477-10C EMI/RFI cover 48,3 44,3 3
MS483-10

MS483-10F EMI/RFI frame 48,3 44,3 4,4 MS48310
MS483-10C EMI/RFI cover 48,9 44,9 4
MS511-10

MS511-10F EMI/RFI frame 51,1 25,7 6,5 MS511-10
MS511-10C EMI/RFI cover 51,7 26,3 4
MS511-20

MS511-20F EMI/RFI frame 51,1 38,4 6,5 MS511-20
MS511-20C EMI/RFI cover 51,7 39 4
MS513-10

MS513-10F EMI/RFI frame 51,3 26,5 9,5 MS513-10
MS513-10C EMI/RFI cover 51,9 27,1 3,5
MS520-10

MS520-10F EMI/RFI frame 52 26,7 6 MS520-10
MS520-10C EMI/RFI cover 52,6 27,3 3,5
MS544-10

MS544-10F EMI/RFI frame 54,4 23,9 7,5 MS544-10
MS544-10C EMI/RFI cover 55 24,5 5
MS544-20


MS544-20F EMI/RFI frame 54,4 23,9 13,5 MS544-20
MS544-20C EMI/RFI cover 55 24,5 3,5
MS544-20CP EMI/RFI cover z otworami 55 24,5 3,5
MS548-10

MS548-10F EMI/RFI frame 54,8 40,8 11 MS548-10
MS548-10C EMI/RFI cover 55,4 41,4 4
MS570-10

MS570-10F EMI/RFI frame 57 31 6 MS570-10
MS570-10C EMI/RFI cover 57,6 31,6 3,5
MS585-10

MS585-10F EMI/RFI frame 58,5 49,7 4,7 MS585-10
MS585-10C EMI/RFI cover 59,1 50,3 3
MS593-10

MS593-10F EMI/RFI frame 59,3 20,6 2,8 MS593-10
MS593-10C EMI/RFI cover 59,9 21,2 2,5
MS593-20

MS593-20F EMI/RFI frame 59,3 20,6 5,7 MS593-20
MS593-20C EMI/RFI cover 59,9 21,2 3
MS595-10

MS595-10F EMI/RFI frame 59,5 50,4 3,2 MS595-10
MS595-10C EMI/RFI cover 60,1 51 2,5
MS631-10

MS631-10F EMI/RFI frame 63,1 35,5 2,8 MS631-10
MS631-10C EMI/RFI cover 63,5 35,9 2,5
MS638-10

MS638-10F EMI/RFI frame 68,3 36,3 11 MS638-10
MS638-10C EMI/RFI cover 64,4 36,9 4
MS737-10

MS737-10F EMI/RFI frame 73,7 28,1 2,9 MS737-10
MS737-10C EMI/RFI cover 74,3 28,7 3


Typical PCB Shielding Effectiveness


(Typical performance of 51.1mm x 38.4mm EMI/RFI shield as reference)

Material: Cold Reduced Electrolytic Tinplate Steel TS275E8.4/8.4 EN 10202:2001


Пошаљите упит

Да ли вас занима овај производ? Да ли су вам потребне додатне информације или појединачне цене?

Контактирајте нас
Питајте производ close
Хвала вам што сте послали поруку. Одговорићемо у најкраћем могућем року.
Питајте производ close
Прегледајте

Додај у листу жеља

морате бити пријављени

Type P/N Description External lenght External width External height Downloads
mm mm mm
MS087-10

MS087-10F EMI/RFI frame 8,7 6,3 3 MS087-10
MS087-10C EMI/RFI cover 9,3 6,9 2,7
MS093-10

MS093-10F EMI/RFI frame 9,3 9,3 5 MS093-10
MS093-10C EMI/RFI cover 9,7 9,7 3
MS102-10

MS102-10F EMI/RFI frame 10,2 6 3 MS102-10
MS102-10C EMI/RFI cover 10,8 6,6 3
MS108-10

MS108-10F EMI/RFI frame 10,8 7,4 2 MS108-10
MS108-10C EMI/RFI cover 11,2 7,8 2
MS110-10

MS110-10F EMI/RFI frame 11 11 2,8 MS110-10
MS110-10C EMI/RFI cover 11,6 11,6 2,8
MS110-20

MS110-20F EMI/RFI frame 11 11 2,8 MS110-20
MS110-20C EMI/RFI cover 11,6 11,6 2,8
MS128-10

MS128-10F EMI/RFI frame 12,8 12,3 7,5 MS128-10
MS128-10C EMI/RFI cover 13,2 12,7 3,5
MS130-10

MS130-10F EMI/RFI frame 13 13 5 MS130-10
MS130-10C EMI/RFI cover 13,6 13,6 3
MS135-20

MS135-20F EMI/RFI frame 13,5 13,5 5 MS135-20
MS135-20C EMI/RFI cover 14,1 14,1 3
MS148-10

MS148-10F EMI/RFI frame 14,8 8,9 2 MS148-10
MS148-10C EMI/RFI cover 15,2 9,3 2
MS156-10

MS156-10F EMI/RFI frame 15,6 10,6 3 MS156-10
MS156-10C EMI/RFI cover 16 11 2,6
MS168-10

MS168-10F EMI/RFI frame 16,8 13,5 5 MS168-10
MS168-10C EMI/RFI cover 17,2 13,9 3
MS183-10

MS183-10F EMI/RFI frame 18,3 10,5 3 MS183-10
MS183-10C EMI/RFI cover 18,9 11,1 3
MS190-10

MS190-10F EMI/RFI frame 19 13,9 2 MS190-10
MS190-10C EMI/RFI cover 19,4 14,3 1,7
MS191-10

MS191-10F EMI/RFI frame 19,1 18,2 5 MS191-10
MS191-10C EMI/RFI cover 19,7 18,8 3,5
MS193-10

MS193-10F EMI/RFI frame 19,3 10,5 3 MS193-10
MS193-10C EMI/RFI cover 19,9 11,1 2,7
MS193-20

MS193-20F EMI/RFI frame 19,3 18,3 3,5 MS193-20
MS193-20C EMI/RFI cover 19,9 18,9 3
MS206-10

MS206-10F EMI/RFI frame 20,6 17,8 3 MS206-10
MS206-10C EMI/RFI cover 21,2 18,4 2,7
MS209-10

MS209-10F EMI/RFI frame 20,9 15,3 1,7 MS209-10
MS209-10C EMI/RFI cover 21,3 15,7 1,7
MS209-20

MS209-20F EMI/RFI frame 20,9 15,3 2 MS209-20
MS209-20C EMI/RFI cover 21,3 15,7 1,7
MS210-10

MS210-10F EMI/RFI frame 21 12 5 MS210-10
MS210-10C EMI/RFI cover 21,6 12,6 4
MS213-10


MS213-10F EMI/RFI frame 21,3 19,9 2,9 MS213-10
MS213-10C EMI/RFI cover 21,7 20,3 2,5
MS213-10CP EMI/RFI cover z otworami 21,7 20,3 2,5
MS220-10


MS220-10F EMI/RFI frame 22 19,3 3,3 MS220-10
MS220-10C EMI/RFI cover 22,6 19,9 3
MS220-10CP EMI/RFI cover z otworami 22,6 19,9 3
MS220-20

MS220-20F EMI/RFI frame 22 17,7 3 MS220-20
MS220-20C EMI/RFI cover 22,4 18,1 3
MS220-30


MS220-30F EMI/RFI frame 22 11,3 2,8 MS220-30
MS220-30C EMI/RFI cover 22,6 11,9 2,8
MS220-30CP EMI/RFI cover z otworami 22,6 11,9 2,8
MS220-40


MS22040F EMI/RFI frame 22 11,3 7 MS220-40
MS220-40C EMI/RFI cover 22,6 11,9 2,8
MS220-40CP EMI/RFI cover z otworami 22,6 11,9 2,8
MS223-10

MS223-10F EMI/RFI frame 22,3 17,3 5 MS223-10
MS223-10C EMI/RFI cover 22,7 17,7 4
MS226-10

MS226-10F EMI/RFI frame 22,6 17,1 2 MS226-10
MS226-10C EMI/RFI cover 23 17,5 2
MS230-10

MS230-10F EMI/RFI frame 23 11,7 5 MS230-10
MS230-10C EMI/RFI cover 23,6 12,3 3
MS233-10

MS233-10F EMI/RFI frame 23,3 17,5 5 MS233-10
MS233-10C EMI/RFI cover 23,7 17,9 2,8
MS233-20

MS233-20F EMI/RFI frame 23,3 14,5 3 MS233-20
MS233-20C EMI/RFI cover 23,7 14,9 3
MS250-10

MS250-10F EMI/RFI frame 25 21 4 MS250-10
MS250-10C EMI/RFI cover 25,6 21,6 3
MS256-10

MS256-10F EMI/RFI frame 25,6 15,5 2,3 MS256-10
MS256-10C EMI/RFI cover 26 15,9 2,3
MS257-10

MS257-10F EMI/RFI frame 25,7 25,7 6,5 MS257-10
MS257-10C EMI/RFI cover 26,3 26,3 4
MS259-10

MS259-10F EMI/RFI frame 25,9 25,9 3 MS259-10
MS259-10C EMI/RFI cover 26,3 26,3 3
MS260-10

MS260-10F EMI/RFI frame 26 23 7,8 MS260-10
MS260-10C EMI/RFI cover 26,6 23,6 4
MS260-10CP EMI/RFI cover z otworami 26,6 23,6 4
MS263-10


MS263-10F EMI/RFI frame 26,3 16,8 4,5 MS263-10
MS263-10C EMI/RFI cover 26,9 17,4 4
MS263-10CP EMI/RFI cover z otworami 26,9 17,4 4
MS263-20

MS263-20F EMI/RFI frame 26,3 19,8 8,1 MS263-20
MS263-20C EMI/RFI cover 26,9 20,4 3,7
MS268-10

MS268-10F EMI/RFI frame 26,8 15,6 2,5 MS268-10
MS268-10C EMI/RFI cover 27,4 16,2 2,5
MS268-20

MS268-20F EMI/RFI frame 26,8 15,6 4 MS268-20
MS268-20C EMI/RFI cover 27,4 16,2 2,5
MS270-10

MS270-10F EMI/RFI frame 27 20 6 MS270-10
MS270-10C EMI/RFI cover 27,6 20,6 3,5
MS288-10

MS288-10F EMI/RFI frame 28,8 19,4 5 MS288-10
MS288-10C EMI/RFI cover 29,4 20 4
MS290-10

MS290-10F EMI/RFI frame 29 26 3 MS290-10
MS290-10C EMI/RFI cover 29,6 26,6 2,9
MS293-10

MS293-10F EMI/RFI frame 29,3 25,3 6,4 MS293-10
MS293-10C EMI/RFI cover 29,9 25,9 4
MS293-20

MS293-20F EMI/RFI frame 29,3 16,3 9,7 MS293-20
MS293-20C EMI/RFI cover 29,9 16,9 3,5
MS300-10

MS300-10F EMI/RFI frame 30 24,4 3,5 MS300-10
MS300-10C EMI/RFI cover 30,6 25 3
MS302-10

MS302-10F EMI/RFI frame 30,2 18,9 3 MS302-10
MS302-10C EMI/RFI cover 30,8 19,5 2,7
MS308-10

MS308-10F EMI/RFI frame 30,8 17,8 4,4 MS308-10
MS308-10C EMI/RFI cover 31,4 18,4 4,4
MS310-10

MS310-10F EMI/RFI frame 31 17,1 3 MS310-10
MS310-10C EMI/RFI cover 31,6 17,1 2,7
MS312-10

MS312-10F EMI/RFI frame 31,2 30 5 MS312-10
MS312-10C EMI/RFI cover 31,8 30,6 4
MS320-10

MS320-10F EMI/RFI frame 32 11,3 2 MS320-10
MS320-10C EMI/RFI cover 32,4 11,7 2
MS321-10

MS321-10F EMI/RFI frame 32,1 16,6 2,5 MS321-10
MS321-10C EMI/RFI cover 32,5 17 2,2
MS323-10


MS323-10F EMI/RFI frame 32,3 23,8 3,7 MS323-10
MS323-10C EMI/RFI cover 32,9 24,4 4
MS323-10CP EMI/RFI cover z otworami 32,9 24,4 4
MS323-20


MS323-20F EMI/RFI frame 32,3 23,8 4,7 MS323-20
MS323-20C EMI/RFI cover 32,9 24,4 4
MS323-20CP EMI/RFI cover z otworami 22,6 19,9 4
MS323-30


MS323-30F EMI/RFI frame 32,3 23,8 9 MS323-30
MS323-30C EMI/RFI cover 32,9 24,4 4
MS323-30CP EMI/RFI cover z otworami 32,9 24,4 4
MS329-10

MS329-10F EMI/RFI frame 32,9 20,7 2,5 MS329-10
MS329-10C EMI/RFI cover 33,3 21,1 2,2
MS333-10

MS333-10F EMI/RFI frame 33,3 13,3 4,4 MS333-10
MS333-10C EMI/RFI cover 33,9 13,9 3,5
MS338-10

MS338-10F EMI/RFI frame 33,8 30,3 3,3 MS338-10
MS338-10C EMI/RFI cover 34,2 30,7 3,2
MS345-10


MS345-10F EMI/RFI frame 34,5 23,3 3,5 MS345-10
MS345-10C EMI/RFI cover 35,1 23,9 3,3
MS345-10CP EMI/RFI cover z otworami 35,1 23,9 3,3
MS345-20

MS345-20F EMI/RFI frame 34,5 21,5 3,2 MS345-20
MS345-20C EMI/RFI cover 35,1 22,1 2,8
MS353-10

MS353-10F EMI/RFI frame 35,3 20 6,4 MS353-10
MS353-10C EMI/RFI cover 35,7 20,4 3,5
MS353-20

MS353-20F EMI/RFI frame 35,3 22,3 6,4 MS353-20
MS353-20C EMI/RFI cover 35,7 22,7 3,5
MS355-10

MS355-10F EMI/RFI frame 35,5 19 5,5 MS355-10
MS355-10C EMI/RFI cover 36,1 19,6 3,8
MS366-10

MS366-10F EMI/RFI frame 36,6 34,1 3,3 MS366-10
MS366-10C EMI/RFI cover 37 34,5 2,8
MS375-10

MS375-10F EMI/RFI frame 37,5 29,3 6,5 MS375-10
MS375-10C EMI/RFI cover 38,1 29,9 3,8
MS378-10

MS37810F EMI/RFI frame 37,8 21,6 3 MS378-10
MS378-10C EMI/RFI cover 38,4 22,2 2,7
MS378-20

MS378-20F EMI/RFI frame 37,8 15,1 3,7 MS378-20
MS378-20C EMI/RFI cover 38,4 15,7 3,1
MS382-10

MS382-10F EMI/RFI frame 38,2 33,3 5 MS382-10
MS382-10C EMI/RFI cover 38,8 33,9 3
MS384-10

MS384-10F EMI/RFI frame 38,4 37,6 11 MS384-10
MS384-10C EMI/RFI cover 39 38,2 4
MS400-10

MS400-10F EMI/RFI frame 40 18,3 4 MS400-10
MS400-10C EMI/RFI cover 40,6 18,9 3
MS402-10

MS402-10F EMI/RFI frame 40,2 34,6 5,3 MS402-10
MS402-10C EMI/RFI cover 40,8 35,2 3,5
MS405-10

MS405-10F EMI/RFI frame 40,5 18,9 2,8 MS405-10
MS405-10C EMI/RFI cover 41,1 19,5 2,8
MS409-10

MS409-10F EMI/RFI frame 40,9 21,5 2,5 MS409-10
MS409-10C EMI/RFI cover 41,3 21,9 2,4
MS410-10

MS410-10F EMI/RFI frame 41 26,4 3,7 MS410-10
MS410-10C EMI/RFI cover 41,6 27 3,1
MS412-10

MS412-10F EMI/RFI frame 41,2 13,6 5,1 MS412-10
MS412-10C EMI/RFI cover 41,8 14,2 3,2
MS415-10

MS415-10F EMI/RFI frame 41,5 16,8 6,8 MS415-10
MS415-10C EMI/RFI cover 42,1 17,4 4
MS415-20

MS415-20F EMI/RFI frame 41,5 26,5 9,5 MS415-20
MS415-20C EMI/RFI cover 42,1 27,1 5
MS423-10

MS423-10F EMI/RFI frame 42,3 15,3 4,4 MS423-10
MS423-10C EMI/RFI cover 42,9 15,9 3,5
MS434-10

MS434-10F EMI/RFI frame 43,4 28,4 3,3 MS434-10
MS434-10C EMI/RFI cover 44 29 3,1
MS448-10

MS448-10F EMI/RFI frame 44,8 18,2 3 MS448-10
MS448-10C EMI/RFI cover 45,2 18,6 2,8
MS448-20

MS448-20F EMI/RFI frame 44,8 18,2 5,7 MS448-20
MS448-20C EMI/RFI cover 45,2 18,6 2,8
MS453-10

MS453-10F EMI/RFI frame 45,3 16,2 6 MS453-10
MS453-10C EMI/RFI cover 45,9 16,8 2,9
MS466-10

MS466-10F EMI/RFI frame 46,6 17,3 5 MS466-10
MS466-10C EMI/RFI cover 47,2 17,9 4
MS473-10


MS473-10F EMI/RFI frame 47,3 23,3 5,3 MS473-10
MS473-10C EMI/RFI cover 47,9 23,9 3,5
MS473-10CP EMI/RFI cover z otworami 47,9 23,9 3,5
MS477-10

MS477-10F EMI/RFI frame 47,7 18,2 4 MS477-10
MS477-10C EMI/RFI cover 48,3 44,3 3
MS483-10

MS483-10F EMI/RFI frame 48,3 44,3 4,4 MS48310
MS483-10C EMI/RFI cover 48,9 44,9 4
MS511-10

MS511-10F EMI/RFI frame 51,1 25,7 6,5 MS511-10
MS511-10C EMI/RFI cover 51,7 26,3 4
MS511-20

MS511-20F EMI/RFI frame 51,1 38,4 6,5 MS511-20
MS511-20C EMI/RFI cover 51,7 39 4
MS513-10

MS513-10F EMI/RFI frame 51,3 26,5 9,5 MS513-10
MS513-10C EMI/RFI cover 51,9 27,1 3,5
MS520-10

MS520-10F EMI/RFI frame 52 26,7 6 MS520-10
MS520-10C EMI/RFI cover 52,6 27,3 3,5
MS544-10

MS544-10F EMI/RFI frame 54,4 23,9 7,5 MS544-10
MS544-10C EMI/RFI cover 55 24,5 5
MS544-20


MS544-20F EMI/RFI frame 54,4 23,9 13,5 MS544-20
MS544-20C EMI/RFI cover 55 24,5 3,5
MS544-20CP EMI/RFI cover z otworami 55 24,5 3,5
MS548-10

MS548-10F EMI/RFI frame 54,8 40,8 11 MS548-10
MS548-10C EMI/RFI cover 55,4 41,4 4
MS570-10

MS570-10F EMI/RFI frame 57 31 6 MS570-10
MS570-10C EMI/RFI cover 57,6 31,6 3,5
MS585-10

MS585-10F EMI/RFI frame 58,5 49,7 4,7 MS585-10
MS585-10C EMI/RFI cover 59,1 50,3 3
MS593-10

MS593-10F EMI/RFI frame 59,3 20,6 2,8 MS593-10
MS593-10C EMI/RFI cover 59,9 21,2 2,5
MS593-20

MS593-20F EMI/RFI frame 59,3 20,6 5,7 MS593-20
MS593-20C EMI/RFI cover 59,9 21,2 3
MS595-10

MS595-10F EMI/RFI frame 59,5 50,4 3,2 MS595-10
MS595-10C EMI/RFI cover 60,1 51 2,5
MS631-10

MS631-10F EMI/RFI frame 63,1 35,5 2,8 MS631-10
MS631-10C EMI/RFI cover 63,5 35,9 2,5
MS638-10

MS638-10F EMI/RFI frame 68,3 36,3 11 MS638-10
MS638-10C EMI/RFI cover 64,4 36,9 4
MS737-10

MS737-10F EMI/RFI frame 73,7 28,1 2,9 MS737-10
MS737-10C EMI/RFI cover 74,3 28,7 3


Typical PCB Shielding Effectiveness


(Typical performance of 51.1mm x 38.4mm EMI/RFI shield as reference)

Material: Cold Reduced Electrolytic Tinplate Steel TS275E8.4/8.4 EN 10202:2001


Komentari (0)
