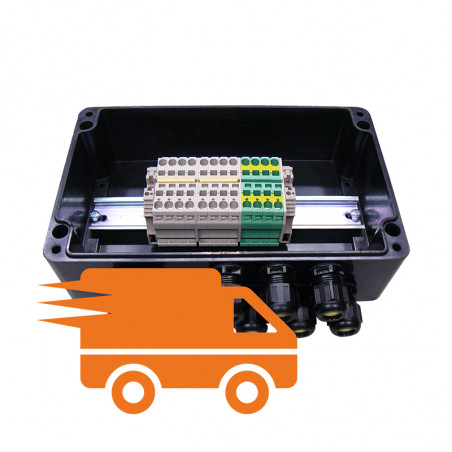

![Кутије / кутија Ек Калибрациона веза из полиестера за брзу испоруку Кутије / кутија Ек Калибрациона веза из полиестера за брзу испоруку](https://www.dacpol.eu/8571-large_default/kutie-kutia-ek-kalibraciona-veza-iz-poliestera-za-brzu-isporuku.jpg)
![Кутије / кутија Ек Калибрациона веза из полиестера за брзу испоруку Кутије / кутија Ек Калибрациона веза из полиестера за брзу испоруку](https://www.dacpol.eu/8571-large_default/kutie-kutia-ek-kalibraciona-veza-iz-poliestera-za-brzu-isporuku.jpg)
Морате бити пријављени да
Category
Montaż urządzeń
Modernizacja induktorów
Urządzenia indukcyjne
asd
Фотографије су само у информативне сврхе. Погледајте спецификацију производа
please use latin characters
Zgodnie z najnowszymi wersjami norm EN / IEC skrzynki/kasety/szafy zaciskowo/kontrolne, sklasyfikowane są do strefy 1 i 21. Skrzynki poliestrowe mogą być używane do układów - obwodów o zwiększonym bezpieczeństwie oraz iskrobezpiecznych. Wszystkie urządzenia wykonane są zgodnie z normami:
IEC EN 60079-0
IEC EN 60079-7
IEC EN 61241-0
IEC EN 61241-1
Dane techniczne | |
Materiał: | Poliester wzmacniany włóknem szklanym, Rpow<109 |
Kolor: | czarny RAL 9005 |
Stopień | ochrony: IP 66 (QX-P1 – IP56) |
Uszczelka: | silikonowa |
Śrubki: | stal nierdzewna |
Napięcie: | maksymalne napięcie 2200 V AC/DC |
Prąd: | maksymalny prąd 500 A AC/DC |
Przekrój: | maksymalny przekrój przewodu 300 mm2 (na zapytanie), standard do 10 mm2 |
Temperatura pracy: | - 60oC ≤Ta Ta ≤50oC (T6) - 60oC ≤ Ta ≤ 55oC (T5) - 60oC ≤ Ta ≤ 60oC (T4) |
Certyfikat: | II 2G Ex eb ia IIC/IIB/IIA T6/T5/T4 II 2D Ex tb IIIC T85oC/T100oC/T120 oC IP65 |
Dostępne wymiary skrzynek EX do szybkiej dostawy:
Oznaczenie | Maks. ilość dławnic | Maks. ilość zacisków * | |||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
M16 | M20 | M25 | M32 | 1,52 | 2,52 | 42 | 62 | 102 | |||||||||||||||||||||||||||||||||
QX-P1 | 80 x 75 x 55 | Strona A+B | 2 | 1 | |||||||||||||||||||||||||||||||||||||
Strona C+D | 1 | 1 |
|
||||||||||||||||||||||||||||||||||||||
QX-P2 | 110x75x55 | Strona A+B | 3 | 2 | |||||||||||||||||||||||||||||||||||||
Strona C+D | 1 | 1 | |||||||||||||||||||||||||||||||||||||||
QX-P5 | 122 x 120 x 90 | Strona A+B | 5 | 4 | 2 | 1 | 16 | 14 | 12 | 9 | 6 | ||||||||||||||||||||||||||||||
Strona C+D | 2 | 2 | 1 | 1 | |||||||||||||||||||||||||||||||||||||
QX-P6 | 220 x 120 x 90 | Strona A+B | 7 | 6 | 5 | 3 | 41 | 34 | 29 | 21 | 16 | ||||||||||||||||||||||||||||||
Strona C+D | 2 | 2 | 1 | 1 | |||||||||||||||||||||||||||||||||||||
QX-P7 | 160 x 160 x 90 | Strona A+B | 9 | 8 | 3 | 2 | 23 | 20 | 17 | 12 | 9 | ||||||||||||||||||||||||||||||
Strona C+D | 7 | 6 | 2 | 1 | |||||||||||||||||||||||||||||||||||||
QX-P8 | 260 x 160 x 90 | Strona A+B | 15 | 14 | 6 | 4 | 48 | 40 | 34 | 25 | 19 | ||||||||||||||||||||||||||||||
Strona C+D | 7 | 6 | 2 | 1 | |||||||||||||||||||||||||||||||||||||
QX-P11 | 255x250x 120 | Strona A+B | 36 | 34 | 16 | 10 | 47 | 39 | 33 | 24 | 18 | ||||||||||||||||||||||||||||||
Strona C+D | 7 | 6 | 2 | 1 | |||||||||||||||||||||||||||||||||||||
QX-P12 | 400 x 250 x 120 | Strona A+B | 58 | 35 | 17 | E | 83 | 68 | 57 | 42 | 33 | ||||||||||||||||||||||||||||||
Strona C+D | 12 | 8 | 4 | 3 | |||||||||||||||||||||||||||||||||||||
QX-P13 | 400x405x120 | Strona A+B | 36 | 20 | 18 | 7 | 83 | 68 | 57 | 42 | 33 | ||||||||||||||||||||||||||||||
Strona C+D | 12 | 10 | 8 | 3 | |||||||||||||||||||||||||||||||||||||
QX-P15 | 600 x 250 x 120 | Strona A+B | 84 | 52 | 24 | 18 | 112 | 108 | 90 | 62 | 45 | ||||||||||||||||||||||||||||||
Strona C+D | 12 | 8 | 4 | 3 |
Dostępne wymiary dławnic EX do szybkiej dostawy:
Typ* | Zakres dławienia [mm] |
---|---|
M16 | 4 - 9 |
M 20 | 6 -10 |
M 25 | 12 - 17 |
M 32 | 14 - 18 |
Skrzynki/Puszki EX mogą być wyposażone w złączki firm: WIELAND, WAGO, WEIDMUELLER, PHOENIX.
PROSTY W OBSŁUDZE KONFIGURATOR UMOŻLIWIA SZYBKĄ KONFIGURACJĘ ORAZ WYCENĘ SKRZYNEK/PUSZEK EX ŁĄCZENIOWYCH.
Instrukcja obsługi w zakładce pobierz.
