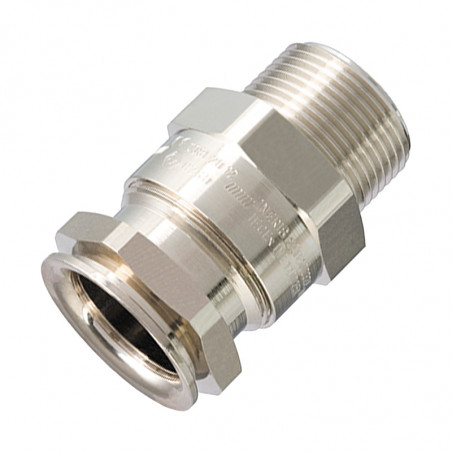

АДЕ-1Ф2 - Металне каблове за непрекидну жицу

ADE-1F2 na przewód niezbrojony


Dane techniczne

Przeznaczenie:

Temperatura pracy:
Certyfikat ATEX:




Certyfikat IECEx:



Inne certyfikaty:



Branża morska:


Certyfikat UL:

kabel niezbrojony, kabel płaski,
kabel morski typu P

-60°C do +140°C
INERIS12ATEX0032X
Strefy 1 i 2, Grupy IIA, IIB i IIC
Strefy 21 i 22, Grupy IIIA, IIIB i IIIC
EX II 2GD / Ex db IIC / Ex eb IIC / Ex tb IIIC
II 3G EX nRc IIC
IECEx INE 12.0025X
Strefy 1 i 2, Grupy IIA, IIB i IIC
Strefy 21 i 22, Grupy IIIA, IIIB i IIIC
Ex db IIC / Ex eb IIC / Ex nRc IIC / Ex tb IIIC
CEPEL 05.0558X, CCoE P360379-1
KOSHA 2015.-BO-0249 do 0256
NANIO TC-RU C-FR.05.B.00858
NEPSI GYJ13.1082X, SABS MS/15-0314X
ABS 14-HS1274083-PDA, BV 40910/A0 BV
DNV TAE000010X, Lloyds 11/00072
Zgodność z DTS-01:1991
3DJN E310130, Class I, Zone 11), AEx e II
Rozmiary ADE od 3 do 8, od ½” do 1 ¼” NPT lub ISO 20 do 40 z TC-ER-HL

3DJN E310130, Class I, Zone 2*, AEx e II, EX e II
Rozmiary ADE od 3 do 17, ½” do 4” NPT lub ISO 20 do 110 z kablami niezbrojonymi typu ITC, MV, PLTC, TC-ER, TC-ER-HL, TC.

3LRC E314047 Class I Zone 2*, AE|x e II, Ex e II
Rozmiary ADE od 3 do 17, ½” do 4” NPT lub ISO 20 do 110 z niezbrojonym
przewodem morskim.

1) Można zastosować w Div. 2 przy założeniu, że obudowa nie zawiera podzespołów iskrzących.






Wykonanie

Dławnica wykonana z niklowanego mosiądzu o podwyższonej
odporności na korozję. Jako alternatywa dostępne są także
wykonania ze stali nierdzewnej AISI316, z brązu lub aluminium.
W przypadku aluminium i stali nierdzewnej zalecane jest stosowanie odpowiedniego środka smarującego.
Charakterystyka

1. Ognioszczelne uszczelnienie na zewnętrznym płaszczu przewodu.
2. Uszczelka środowiskowa z mechanizmem kontrolowanego wysuwania przewodu.
3. Dodatkowe zaciski zmniejszające nacisk na przewody (jako opcja).


Kody i wymiary


* Dla zaokrąglonych krawędzi wymiary płaskie
przemnożyć przez 1,1


Seria Gwint Zakres Materiał Opcja
ADE1 M25 3 NPN
    0 = XS NPN = niklowany mosiądz K1 = Zestaw 1
    1 = S SSN = stal nierdzewna K2 = Zestaw 2
    2 = M BZN = brąz K3 = Zestaw 3
    3 = L ALN = aluminium PUSTE = bez opcji


Zestaw do wyboru
K1 K2 K3
Nakrętka
Zielona podkładka
kompozytowa		 Nakrętka
Zielona podkładka
kompozytowa
Uziemienie
Osłona		 Nakrętka
Zielona podkładka
kompozytowa
Uziemienie
Ząbkowana
podkładka

Tabela doboru ADE1 Wymiary ADE1 Kod ISO Kod ISO CAPRI Kod NPT Kod NPT CAPRI
Rozmiar gwintu Kod
uszczelnienia		 Zakres uszczelnienia ISO/NPT A B L
(dł.)
ISO NPT Zewnętrzne dławienie
MIN-MAX
M12 1/4" 3 4,5-8,0 17 17 25,0 ADE1M123NPN CAP806404V1 ADE1N0253NPN CAP808404V1
M16 3/8" 2 4,5-8,5 17 19 25,0 ADE1M162NPN CAP806594V1 ADE1N0382NPN CAP808594V1
M16 3/8" 3 7,0-12,0 19 19 27,5 ADE1M163NPN CAP806504V1 ADE1N0383NPN CAP808504V1
M20 1/2" 0 2,8-5,5 15 24 24,0 ADE1M200NPN CAP806664V1 ADE1N0500NPN CAP808664V1
M20 1/2" 1 4,5-8,5 17 24 25,0 ADE1M201NPN CAP806674V1 ADE1N0501NPN CAP808674V1
M20 1/2" 2 7,0-12,0 19 24 27,5 ADE1M202NPN CAP806694V1 ADE1N0502NPN CAP808694V1
M20 1/2" 3 10,0-16,0 (15,5) 24 24 32,0 ADE1M203NPN CAP806604V1 ADE1N0503NPN CAP808604V1
M25 3/4" 1 7,0-12,0 19 30 27,5 ADE1M251NPN CAP806774V1 ADE1N0751NPN CAP808774V1
M25 3/4" 2 10,0-16,0 24 30 32,0 ADE1M252NPN CAP806794V1 ADE1N0752NPN CAP808794V1
M25 3/4" 3 13,5-20,5 30 30 36,5 ADE1M253NPN CAP806704V1 ADE1N0753NPN CAP808704V1
M32 1" 3 18,0-27,5 (26,0) 41 41 46,0 ADE1M323NPN CAP806804V1 ADE1N1003NPN CAP808804V1
M40 1½" 2 18,0-27,5 (26,0) 48 48 50,0 ADE1M402NPN CAP806994V1 ADE1N1252NPN CAP808994V1
M40 1¼" 3 23,0-34,0 48 48 50,0 ADE1M403NPN CAP806904V1 ADE1N1253NPN CAP808904V1
M50 1½" 1 29,0-41,0 55 55 52,0 ADE1M501NPN CAP807004V1 ADE1N1501NPN CAP809004V1
M50 2" 2 35,0-45,0 (48,0) 64 64 56,5 ADE1M502NPN CAP807084V1 ADE1N2002NPN CAP809294V1
M63 2" 3 42,0-56,0 (53,0) 72 72 60,0 ADE1M633NPN CAP807204V1 ADE1N2003NPN CAP809204V1
M75 2½" 3 50,0-65,0 (62,5) 85 85 67,5 ADE1M753NPN CAP807304V1 ADE1N2503NPN CAP809404V1
M90 3" 2 58,0-74,0 95 95 69,0 ADE1M902NPN CAP807594V1 ADE1N3002NPN CAP809594V1
M90 3" 3 66,0-83,0 (78,0) 110 110 80,0 ADE1M903NPN CAP807504V1 ADE1N3003NPN CAP809504V1
M110 3½" 2 75,0-93,0 (92,0) 120 120 80,0 ADE1M1102NPN CAP807604V1 ADE1N3502NPN CAP809604V1
M110 4" 3 85,0-104,0 135 135 90,0 ADE1M1103NPN CAP807704V1 ADE1N4003NPN CAP809704V1
