Произвођач: HARTING Technology Group

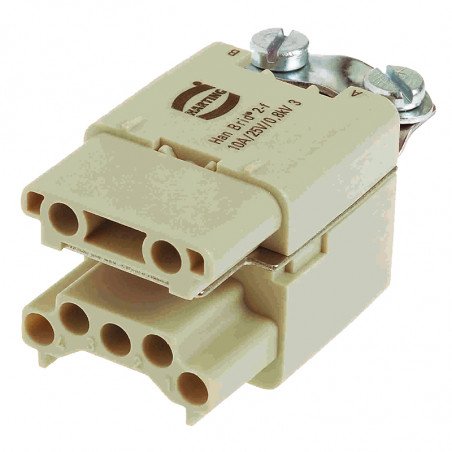

Цоннецтионс Хан-Брид

Han-Brid® -connectors

Series Han-Brid®
Number of contacts 4/2 4/2 4/2 4/2
Identification Device side Cable side Panel feed through with cage-clamp terminal Latching parts / panel feed through

Electrical data acc. to EN 61 984 10 A 50 V 0,8 kV 3 10 A 50 V 0,8 kV 3 10 A 50 V 0,8 kV 3 10 A 5O V 0,8 kV 3
Wire gauge 1) 0,14 ... 2,5 mm2 0,14 ... 2,5 mm2 0,14 ... 2,5 mm2 0,14 ... 2,5 mm2
Male insert (M) 09 12 006 2611 09 12 006 3001 09 12 006 2695 09 12 006 2694
Female insert (F) 09 12 006 2701 09 12 006 3111 09 12 006 2795 09 12 006 2794

Number of contacts 2/8 2/8 2/4
Identification Panel feed through, straight Panel feed through, angled Latching / panel feed through, 4-wires

Electrical data acc. to EN 61 984 10 A 24 V 0,8 kV 3 10 A 24 V 0,8 kV 3 10 A 24 V 0,8 kV 3
Wire gauge 1) 0,14 ... 2,5 mm2 0,14 ... 2,5 mm2 0,14 ... 2,5 mm2
Male insert (M)
Female insert (F) 09 12 003 2774 09 12 003 2776 09 12 003 2770

Number of contacts 2/4 2/8 2/8 4
Identification HARTING RJ Industrial® RJ45 RJ45 F.O. SC contacts

Electrical data acc. to EN 61 984 10 A 24 V 0,8 kV 3 10 A 24 V 0,8 kV 3 10 A 24 V 0,8 kV 3 -
Wire gauge 1) 0,14 ... 2,5 mm2 0,14 ... 2,5 mm2 0,14 ... 2,5 mm2 -
Male insert (M) 09 12 003 3011 09 12 003 3021 09 12 003 3031 09 20 004 4701
Female insert (F)       09 20 004 4711

1)... for power supply
