Произвођач: HEITEC AG

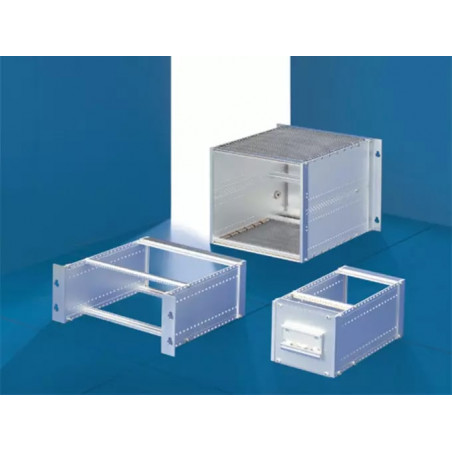

Subrack HeiPac Vario Compact

Хеипац Варио Цомпацт 3 У, 6 У - Дизајниран за монтажне плоче на цилиндричне шине.


Апликације Субрацк Хеипац Цомпацт

Систем је обично дизајниран унутар ормара за резање. Скупштина се може одвијати и на цилиндричне шине и на монтажној плочи. Прилагођен за састављање стандардних ПЦБ-а и додатака.


Техничке карактеристике Субрацк Хеипац Цомпацт

  • Систем заснован на КеиПац Варио Субрацк КеиПац. Основне компоненте (хоризонталне шине) из породице ХЕИПАЦ Варио Цомпацт је делимично компатибилна са Хеипац Варио.
  • Субрацк 19 "(482,6 мм) у складу са ДИН 41 494, део 5 / ИЕЦ 60 297-3
  • Доступна висина 3У и 6У
  • Бочне плоче од алуминијума, хром
  • За плочице са дубином до 160 мм
  • Задња склопа прилагођена задњим панелима
  • Доступне ширине монтаже: 21 и 42 кс

Основне предности Субрацк Хеипац Цомпацт

  • Директна склоп на монтажној плочи или цилиндричне шине
  • Различити излаз кабла одозго / дно у ЕМЦ верзији
  • Бочне плоче са 10 мм шинама за разнолику скупштину
  • Прилагођен за постављање задњих панела
  • Опционо у верзији са заштитом ЕМЦ-а

Производ бр. Висина (он) Ширина (ТЕ) Дубина бочне плоче Макс. Дубина ПЦБ-а Како повезати електронику Метода монтаже
3687669 3 у 21 кс 225 мм 160 мм Задња плоча панел за монтирање
3687667 3 у 21 кс 225 мм 160 мм Задња плоча Горна Раил
3687670 3 у 21 кс 285 мм 220 мм Задња плоча панел за монтирање
3687668 3 у 21 кс 285 мм 220 мм Задња плоча Горна Раил
3687673 3 у 42 кс 225 мм 160 мм Задња плоча панел за монтирање
3687671 3 у 42 кс 225 мм 160 мм Задња плоча Горна Раил
3687674 3 у 42 кс 285 мм 220 мм Задња плоча панел за монтирање
3687672 3 у 42 кс 285 мм 220 мм Задња плоча Горна Раил
3687680 6 у 42 кс 225 мм 160 мм Задња плоча панел за монтирање
3687681 6 у 42 кс 285 мм 220 мм Задња плоча панел за монтирање
3687684 3 у 21 кс 225 мм 160 мм Задња плоча панел за монтирање
3687682 3 у 21 кс 225 мм 160 мм Задња плоча Горна Раил
3687685 3 у 21 кс 285 мм 220 мм Задња плоча панел за монтирање
3687683 3 у 21 кс 285 мм 220 мм Задња плоча Горна Раил
3687688 3 у 42 кс 225 мм 160 мм Задња плоча панел за монтирање
3687686 3 у 42 кс 225 мм 160 мм Задња плоча Горна Раил
3687687 3 у 42 кс 285 мм 220 мм Задња плоча Горна Раил
3687690 6 у 42 кс 225 мм 160 мм Задња плоча панел за монтирање
3687691 6 у 42 кс 285 мм 220 мм Задња плоча панел за монтирање
3687689 3 у 42 кс 285 мм 220 мм Задња плоча панел за монтирање
