Произвођач: TELE Haase

1-фазни претварачи напајања

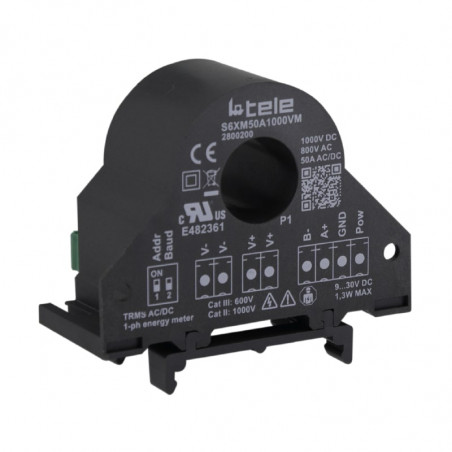

Jednofazowe przelotowe mierniki mocy S6XM i S9XM mogą zmierzyć prąd do 300 A AC/DC działając podobnie jak przekładnik prądowy oraz napięcie do 1000 V.

Dzięki wbudowanemu interfejsowi Modbus RTU, dane pomiarowe mogą być transmitowane z prędkością 115200 bodów poprzez złącze RS485.

Znakomicie nadają się do pomiarów w instalacjach OZE, Smart Grid oraz oświetlenia LED z uwagi na możliwość pomiaru zawartości harmonicznych (THD).

W instalacjach 3-fazowych umożliwiają także pomiar w układzie Arona.



 S6XM50A1000VM S6XM50A100VM S9XM300A1000VM S9XM300A100VM
Interfejs

Modbus RTU

Modbus RTU

Modbus RTU

Modbus RTU
Prąd AC

50A

50A

300A

300A
Prąd DC

50A

50A

400A

400A
Napięcie AC

800V

80V

800V

80V
Napięcie DC

1000V

100V

1000V

100V
Wymiary

46,1 x 63 x 26,4

46,1 x 63 x 26,4

89,1 x 99,25 x 28,5

89,1 x 99,25 x 28,5
Średnica otworu

15 mm

15 mm

33 mm

33 mm
Waga

80 g

80 g

370 g

370 g

Pozostałe dane techniczne jednofazowego przelotowego miernika mocy:

Zasilanie

9...30 V DC
Pobór mocy

< 1,3 W
Dokładność
  • Napięcie, prąd, Moc czynna: < 0,5% f.s.
  • Częstotliwość: +/- 0,1 Hz
  • Energia: +/- 1% wskazania
  • Vpik, I pik: +/- 5% f.s.
Współczynnik temperaturowy

< 200 ppm/°C
Temperatura pracy

-15 to +65°C
Temperatura przechowywania

-40 to +85°C
Wilgotność

10 to 90% (bez kondensacji)
Wysokość

Do 2000 m. n.p.m.
Standardy

EN61000-6-4/2006, EN64000-6-2/2005, EN61010-1/2010
Certyfikaty CE
Konfiguracja

Za pomocą darmowego oprogramowania lub Modbusa RTU (RS485).



Mierzone wielkości 1-fazowego przelotowego miernika mocy:

Prąd RMS, Prąd DC, Napięcie RMS, Napięcie DC, Moc czynna / bierna / pozorna, Cosϕ, Dwukierunkowa energia czynna, THD Wartości szczytowe i minimalne wielkości pomiarowych
