3. generacija IPM modula - V serija
  • 3. generacija IPM modula - V serija

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: Mitsubishi

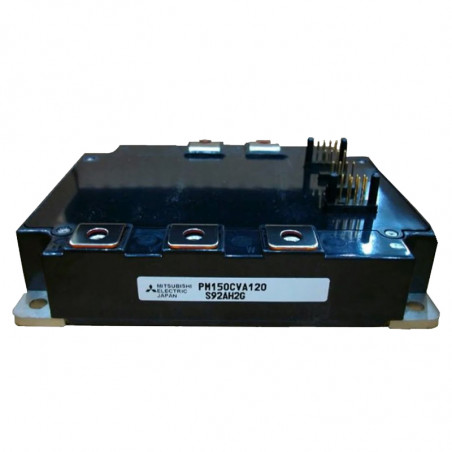

3. generacija IPM modula - V serija

TipMaximalni parameteriV ce(sat) @ Tj=25°C
[V]
Kućište
Vces
[V]
Ic
[V]
Pt
[W]
600V

PM75RVA060

600 75 284 2,35 V5

PM100CVA060

600 100 338 2,35 V5

PM150CVA060

600 150 446 2,35 V3

PM200CVA060

600 200 595 2,35 V3

PM300CVA060

600 300 735 2,35 V4

PM400DVA060

600 400 1136 2,35 V1

PM600DVA060

600 600 1390 2,35 V2
1200V

PM50RVA120

1200 50 338 2,65 V5

PM75CVA120

1200 75 500 2,65 V3

PM100CVA120

1200 100 595 2,65 V3

PM150CVA120

1200 150 780 2,65 V4

PM200DVA120

1200 200 962 2,65 V1

PM300DVA120

1200 300 1380 2,65 V2

OC - prenaponski prot.
SC - prot kratki spoj.
OT - previsoka temperatura. Prot.
UV - podnaponska blokada zaštite.

SimbolUnutarnje funkcije
D 1 IGBT tranzistor sa kontrolerom i zaštitom: OC/UV
C 3-fazni IGBT sa kontrolerom i zaštitom: SC/OT/UV
R 3-fazni IGBT sa kontrolerom i zaštitom:
OC/SC/OT/UV

PM400DVA060, PM200DVA120
PM600DVA060, PM300DVA120
PM150CVA060, PM200CVA060, PM75CVA120, PM100CVA120
PM300CVA060, PM150CVA120

PM75RVA060, PM100CVA060, PM50RVA120
