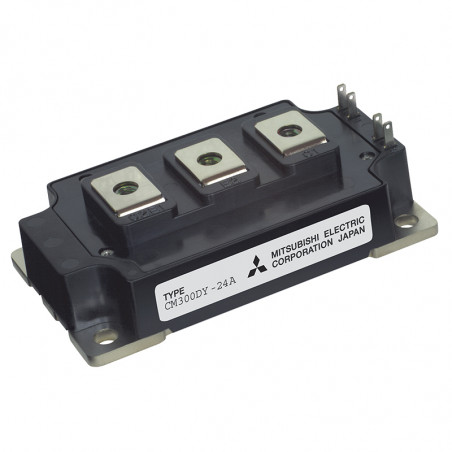

5. generacija IGBT modula - Serija
  • 5. generacija IGBT modula - Serija

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: Mitsubishi

5. generacija IGBT modula - serija A

Tehnički podaci

  • nizak V CE(sat)
  • velika otpornost na kratki spoj,
  • mali kapacitet gejta,
  • oko 10% veća struja pretvarača: 15% bolja ∆T(j- f) u poređenju sa drugim modulima ponuđenim na tržištu tipa Trench,
  • optimizovana veličina kućišta,
  • izvrsna toplotna provodljivost zahvaljujući upotrebi aluminijum nitrida u izolacionom sloju,
  • mala induktivnost spojeva,
  • odlučujuće poboljšana otpornost na temperaturne cikluse primenom tehnologije zavarivanja.


TipMaksimalna vrednostKućište
V ces
[V]		IC
[A]		PT
[W]
CM100DY-24A1200100672A1
CM150DY-24A1200150960A1
CM200DY-24A12002001340A1
CM300DY-24A12003001890A2
CM400DY-24A12004002710A3
CM600DY-24A12006003670A3
CM400HA-24A12004002350A4
CM600HA-24A12006003670A4
CM600HB-24A12006003670A5
1700 V
CM75DY-34A170075780A1
CM100DY-34A1700100960A1
CM150DY-34A17001501600A2
CM200DY-34A17002001980A2
CM300DY-34A17003002900A3
CM400DY-34A17004003780A6
CM500HA-34A17005005000A4


SimbolElektrična šema
H MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A schemat działania
D


Kućište A1
MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A wymiary - obudowa A2		Kućište A2
MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A wymiary - obudowa A2
Kućište A3
MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A wymiary - obudowa A3		Kućište A4
MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A wymiary - obudowa A4
Kućište A5
MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A wymiary - obudowa A5		Kućište A6
MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A wymiary - obudowa A6
