5. generacija IGBT TRENCH modula - NF serija
  • 5. generacija IGBT TRENCH modula - NF serija

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: Mitsubishi

5. generacija IGBT TRENCH modula - NF serija

Najnovije generacije IGBT modula s CSTBT strukturom (Carrier Stored Trench Bipolar Transistor) imaju vrlo niske sklopke i gubitke napajanja koji omogućavaju njihovu brzu primjenu (~ 50kHz).

Tabela. Električni podaci

Tip Maximalni parameteri Vce(sat) td(on)
(ns)
IGBT
Rth(j-c)
(°C/W)
Diode
R th(j-c)
(°C/W)
Kućište
Vces
[V]
Ic
[A]
@ Tj=25°C
[V]
600 V (pola mosta)

CM150DY-12NF

600 150 1,7 100 0.21 0.47 NF1

CM200DY-12NF

600 200 1,7 120 0.19 0.35 NF1

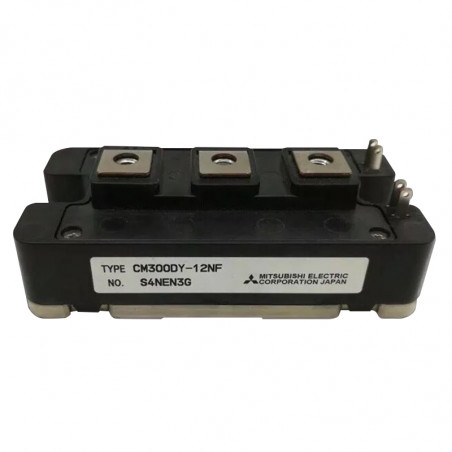

CM300DY-12NF

600 300 1,7 120 0.16 0.25 NF1

CM400DY-12NF

600 400 1,7 200 0.11 0.19 NF2

CM600DY-12NF

600 600 1,7 300 0.11 0.18 NF3
600V (3-faza mosta)

CM75TL-12NF

600 75 1.7 100 0.29 0.51 NF4

CM100TL-12NF

600 100 1.7 100 0.23 0.41 NF4

CM150TL-12NF

600 150 1.7 100 0.17 0.31 NF4

CM200TL-12NF

600 200 1.7 100 0.14 0.22 NF5
600V (3-faza most + helikopter)

CM75RL-12NF

600 75 1.7 100 0.29 0.51 NF4

CM100RL-12NF

600 100 1.7 100 0.23 0.41 NF4

CM150RL-12NF

600 150 1.7 100 0.17 0.31 NF4

CM200RL-12NF

600 200 1.7 100 0.14 0.22 NF5


Tip Maximalni parameteri Vce(sat) IGBT
Rth(j-c)
(°C/W)
Diode
R th(j-c)
(°C/W)
Kućište
Vces
[V]
Ic
[A]
@ Tj=25°C
[V]
1200V (pola mosta)

CM75DY-24NF

1200 75 1.8 0.290 0.470 NF1

CM100DY-24NF

1200 100 1.8 0.190 0.350 NF1

CM150DY-24NF

1200 150 1.8 0.160 0.250 NF1

CM200DY-24NF

1200 200 1.8 0.110 0.190 NF2

CM300DY-24NF

1200 300 1.8 0.110 0.180 NF3

CM400DY-24NF

1200 400 1.8 0.085 0.150 NF3

CM600DU-24NF

1200 600 1.95 0.060 0.110 NF6

CM900DU-24NF

1200 900 1.8 0.049 0.078 NF7

CM1400DU-24NF

1200 1400 1.8 0.032 0.053 NF7
1200V (3-faza mosta)

CM50TL-24NF

1200 50 2.1 0.32 0.43 NF4

CM75TL-24NF

1200 75 2.1 0.24 0.36 NF4

CM100TL-24NF

1200 100 2.1 0.20 0.28 NF4

CM150TL-24NF

1200 150 2.1 0.14 0.23 NF5

CM200TL-24NF

1200 200 2.1 0.11 0.17 NF5
1200V (3-faze mosta + helikopter)

CM50RL-24NF

1200 50 2.1 0.32 0.43 NF4

CM75RL-24NF

1200 75 2.1 0.24 0.36 NF4

CM100RL-24NF

1200 100 2.1 0.20 0.28 NF4

CM150RL-24NF

1200 150 2.1 0.14 0.23 NF5

CM200RL-24NF

1200 200 2.1 0.11 0.17 NF5
1700V (half bridge)

CM1000DU-34NF

1700 1000 2.2 0.014 0.023 MPD1

CM150DY-12NF, CM200DY-12NF, CM300DY-12NF, CM75DY-24NF, CM100DY-24NF, CM150DY-24NF, CM200DY-24NF
CM400DY-12NF, CM200DY-24NF
CM600DY-12NF, CM300DY-24NF, CM400DY-24NF
CM75TL-12NF, CM100TL-12NF, CM150TL-12NF, CM75RL-12NF, CM100RL-12NF, CM150RL-12NF, CM50TL-24NF, CM75TL-24NF, CM100TL-24NF, CM50RL-24NF, CM75RL-24NF, CM100RL-24NF
CM200TL-12NF, CM200RL-12NF, CM200RL-24NF
CM600DU-24NF
CM900DU-24NF, CM1400DU-24NF
