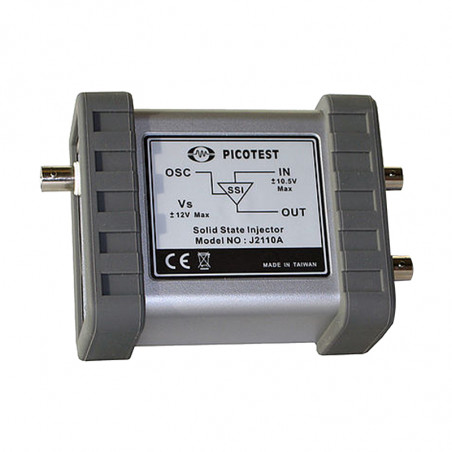

J2110A Tvrdi brizgalica
  • J2110A Tvrdi brizgalica

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: Picotest

J2110A Tvrdi brizgalica

J2110A Tvrdi brizgalica

Iako je moguće dobiti visokokvalitetne injekcijske transformatore sa širinom pojasa od 1Hz do 5MHz ili više, u nekim slučajevima je to za neke testove još uvijek nedovoljno. Na primjer, tipična upravljačka petlja grijača može imati propusnu širinu manju od 1 Hz, dok neki linearni regulatori i opamp krugovi mogu imati propusni opseg do 100MHz ili u nekim slučajevima čak i veći. Za te primjene, solid-injektor može osigurati potrebnu propusnost. Tvrdovodni injektor može raditi na istosmjernom naponu, dok gornju frekvencijsku granicu diktiraju odabrane komponente i materijal i izgled tiskane ploče. Moguće je dobiti čvrsti injektor s radnim rasponom DC - 200MHz, premda iznad 50MHz međusobna povezanost injektora i kruga koji se testira može postati vrlo kritična. Važno je da pukotina iz napajanja mlaznica ubrizgavanja ne dramatično umanji mjerni dinamički raspon ili omjer signal / šum. Dobivene parcele često su mnogo čišće kada se koristi čvrsti injektor nego kod injektora s transformatorom.



Glavne značajke:

  • DC-45MHz podržava termičke i mehaničke kontrole i regulatore i pojačala najvišeg učinka
  • Mala izobličenja za vrhunsku preciznost
  • Otpornost umetanja od 25 Ohm
  • Ulaz oscilatora od 50 Ohm
  • < 3uA tipična pristranska struja
  • > 2 MΩ tipični ulazni otpor
  • Regulator visokog šuma PSRR s univerzalnim ulazom

Odabir ispravne točke ubrizgavanja u krugu je kritičniji kad se koristi čvrsti injektor nego kod injektora transformatora. Tvrdi injektor ima beskonačnu impedansu između točaka ubrizgavanja. Da bi se dobili ispravni rezultati, jedna strana mjerenja mora imati znatno veću impedanciju od druge strane. U tipičnoj petlji za regulaciju napajanja, razdjelnik osjetnika napona je općenito dobra točka ubrizgavanja, jer je izlazna impedancija napajanja vrlo mala u usporedbi s impedancijom razdjelnika osjetnika napona.

Tvrdovodni injektor ima ograničenje radnog napona, a većina je ograničena na 10V ili 12V. Ovo nije amplituda ubrizgavajućeg signala, već vršna vrijednost (pozitivna ili negativna) radnog napona signala.

Ocijenjeni podaci:

Max Vcc ±12V
Max Icc 20mA
Max input voltage DC+AC ±10.5V
Izlazni napon ±10.5V
Offset napon 3mV
Struja pristranosti 8μA
-3dB Širina pojasa (-10dBm) DC…40MHz
Područje temperature 0…50°C
Maksimalna nadmorska visina 1860m
Dimenzije 109x90x51mm
Težina 0.210kg
Ulazi BNC, MOD – BNC
Izlazi Banana

J2110A Tvrdi brizgaljka i propusna širina ubrizgavajućeg transformatora J2100A - usporedba:

J2110A – Wtryskiwacz sygnałów niskich częstotliwości - pasmo przenoszenia

Dijagram veze:

J2110A – Wtryskiwacz sygnałów niskich częstotliwości - schemat łączeniowy
