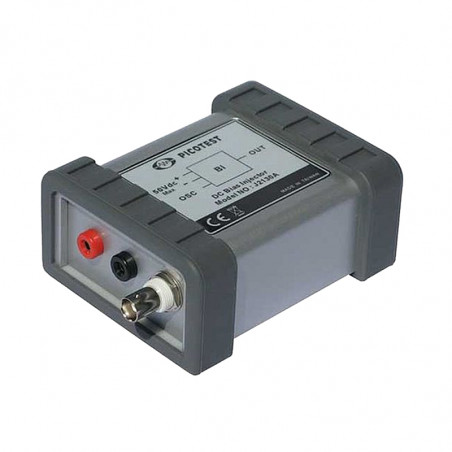

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: Picotest

Ј2130А - Биали Блоцкер

J2130A – Bloker Biasu

Kada koristite mrežni analizator za mjerenje impedance, kao što su kapacitivnost i ESR ili kondenzator, ili DCR induktora, itd., Često je potrebno osigurati pristranost napona za uređaj koji se ispituje. To se odnosi na poluvodičke spojne kapacitete, varaktore i neke keramičke kondenzatore (posebno X5R). U tim je slučajevima impedancija funkcija istosmjerne pristranosti na uređaju. U tu svrhu se za vrijeme mjerenja impedancije koristi Picotest DC ubrizgavajući mlaz (J2130A).



Glavne značajke:

  • 10Hz-10MHz korisna propusnost
  • Dizajn s niskim gubicima
  • Jednostavno izmjerite varaktori, spojni kapacitet
  • Izmjerite osjetljivost napona kondenzatora X5R
  • Pristranska tranzistorska pojačala i diode s malim naponom za ekstrakciju parametara

Ocijenjeni podaci:

Maksimalna DC pristranost 50V
Otpornost na pristranost 10kΩ
Maksimalna struja pristranosti 5mA
Odgovor frekvencije 15Hz…40MHz
Temperature range 0…50°C
Maksimalna nadmorska visina 1850m
Apsolutni maksimalni diferencijalni napon <50V DC
Apsolutni maksimalni napon <50V AC and 75V DC



Dijagram veze:

J2130A – Bloker Biasu schemat łączeniowy
