Произвођач: Picotest

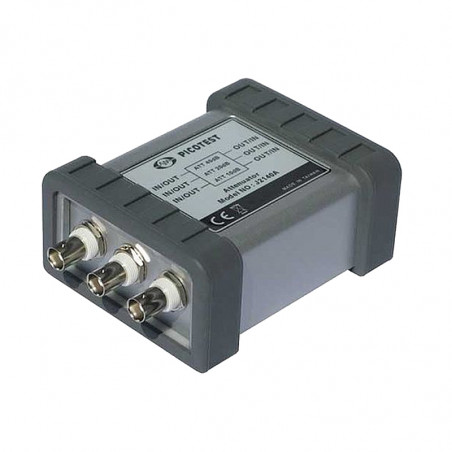

J2140A Prigušivač

J2140A Prigušivač

Postoje dvije uobičajene uporabe za prigušivače kada se koriste zajedno s mrežnim analizatorom. Jedan je da se priguši izvor oscilatora. Iako se ovo može činiti neobičnim, jedna od najčešćih pogrešaka u mjerenjima analizatora koristi izvor signala koji je prevelik. Iako analizator omogućuje podešavanje amplitude izlaznog signala, najniža postavka često je previsoka da bi se omogućilo precizno mjerenje malog signala. Ispravna amplituda je najmanja amplituda koja prelazi dno buke.



Atenuatori su također korisni za poboljšanje dinamičkog raspona mjerenja. U nekim slučajevima, kao pri mjerenju dobitaka u otvorenoj petlji opampa, kao jedan primjer, niskofrekventni dobitak petlje bit će izuzetno velik (100 dB ili više nije neuobičajeno). Prigušenje izlaznog signala povećava efektivni raspon mjerenja.

Glavne značajke:

  • Integrirana jedinica uključuje 40dB, 20dB i 10dB
  • Kaskada za veće prigušivanje
  • Poboljšajte podnu buku ili osigurajte mjerenje malih signala

Ocijenjeni podaci:

Maksimalna razina ulaza 20dBm
3dB Raspon frekvencija DC…50MHz
Maksimum VSWR 1.3
Točnost prigušenja 0.2
Dimenzije 109x90x51mm
Težina 0.238kg
Ulazni BNC
Izlaz BNC
