Произвођач: Magnetics

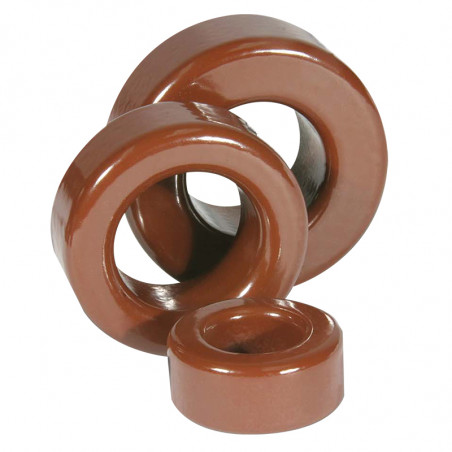

Magnetske jezgre

Prašinske jezgre: MOLYPERMALLOY (MPP) - proizvodnja MAGNETIKA.

Vrsta jezgra za prašinu: Legura-Magnetics Molipermalloy (MPP) su toroidne jezgre sa zrakom koji raspršuje zrak. [Nbsp]
Izrađene su od: 79% nikla, 17% željeza i 4% molibdena, što omogućuje postizanje najnižih gubitaka u jezgri u odnosu na bilo koji drugi prašinski materijal. MPP jezgre imaju mnoga velika magnetska svojstva kao što su velika otpornost, mala histereza, niska vrtložna struja, velika stabilnost nakon zasićenja. [Nbsp]
Ovo je magnetski materijal koji osigurava male gubitke snage induktora. MPP jezgre karakteriziraju visoka indukcija i temperaturna stabilnost.

DUST CORES MAGNETICS HIGH FLUX

To su toroidna jezgra sa disipatnim zračnim zazorom od legura:   50% nikla - 50% željeza. Ta jezgra se karakterišu velikom indukcijom zasićenja.
High Flux ima prednosti, što ih čini vrlo korisnim u aplikacijama velike snage, visokog napona i frekvencija. [Nbsp]
Induktivnost zasićenja jezgre je na 1,5T nivou u odnosu na 0,75 standardnog MPP ili 0,45 za ferite. [Nbsp]
Gubici energije su manji nego u standardnim jezgrama tipa "prašina od željeza".

CORES KOOL Mμ®

Jezgre za prašinu sa zrakom koji se raspršuju izrađuju se od legura željeza. Karakteriziraju ih s vrlo malim gubicima za širok frekvencijski raspon i visoku stabilnost magnetskih parametara.
Magnetostrikcija blizu nule čini ih idealnim za uklanjanje jakih buka pri visokim frekvencijama.
U visokim frekvencijama, gubici u jezgri napravljeni od legura željeza mogu biti glavni razlog porasta temperature. Zbog toga su jezgre Kool Mµ idealne za gornju primjenu, jer su njihovi gubici manji, a samim tim i porast temperature i dimenzije im je mnogo manji.


Tip A
[mm]		 B
[mm]		 C
[mm]		 Ve
[mm3]
00K4741B 47.5 41 27.5 53 600
00K5528B 54.9 27.6 20.6 31 200
00K6030B 60 30 15 27 000

Simbol Geometrija Propustljivost M Vanjske dimenzije[mm] Unutrašnja dimenzija[mm] Tezina Ht [mm] Duzina Le [cm] Ae [cm2] AL.
00K102TC026 Toroid 26 101.60 57.15 16.51 ND 24.27 3.56 47.90
00K102RT026 RT (tory) 26 101.60 57.15 16.51 158.75 35.70 3.56 29.80
00K102AR026 AR (łuk) 26 Dimensions and parameters for order in above geometries
00K102IS026 IS (segment) 26 ND ND 16.51 57.15 ND ND ND
00K133TC026 Toroid 26 132.54 78.59 25.4 ND 32.47 6.69 67.40
00K133RT026 RT (tory) 26 132.54 78.59 25.4 208.74 47.63 6.69 45.90
00K133AR026 AR (łuk) 26 Dimensions and parameters for order in above geometries
00K133IS026 IS (segment) 26 ND ND 25.4 76.20 ND ND ND

KOOL Mμ®  CORES  E SHAPE

Jezgre E-oblika s zrakom koji se raspršuju imaju svojstva koja ih čine korisnim u širokom rasponu primjene, na primjer: PFC korekcija, prigušnice, povratni pretvarači. Stupanj zasićenosti jezgre 1,05 T. omogućava pohranjivanje više energije u odnosu na feritne jezgre E oblika, što dovodi do smanjenja dimenzija jezgre. Jezgra Kool Mµ E oblika su vrlo konkurentna. Imaju sjajna termička svojstva.

XFLUX ™ Cores

Magnetna jezgra izrađena je od: 6, 5% silicijuma i željezne prašine. Materijal je otporan na visoke temperature, bez temperaturnog starenja. XFLUX   nudi niže gubitke snage nego u uobičajenim jezgrama prašine.
XFLUX karakteristika mekog zasićenja nudi prednosti u odnosu na feritna jezgra. Ova jezgra su idealna za prigušnice niske i srednje frekvencije gdje indukcija na vrhuncu nije kritična.

MPP THINZ ™ ili   jezgra za prašinu od molipermalloya izrađena su od: 81% nikla, 17% željeza i 2% molibdena. Nude najveću magnetnu propusnost i visoku induktivnost zasićenja. Karakteriziraju ih s vrlo malim dimenzijama. Oni su stabilni na temperaturi i imaju male gubitke električne energije.

Primjena:

Magnetičke jezgre za prašinu koriste se u krugovima velike snage, posebno u impulsnim izvorima napajanja, filterima i rezonantnim krugovima.

  MPP HighFlux kooi mm XFLUX
Propustljivost 14-550 14-160 26-125 60
Gubici u jezgri Lowest Medium Low Medium
Propustljivost vs pristranost DC Very good Good Good Best
Induktivnost zasićenja(Bsat) 0,75 T 1,5 T 1,05 T 1,6 T
Sadržaj nikla 80% 50% 0% 0%
Relativni troškovi High Medium Low Low

Material properties

Material Curie Temperature Gustoća Toplinska provodljivost
MPP 4600C 8,7 g/cm3 0,8 W/(cm x 0K)
High Flux 5000C 8,2 g/cm3 0,8 W/(cm x 0K)
Kool Mµ 5000C 7,0 g/cm3 0,8 W/(cm x 0K)

Induktivnost i   koeficijent AL.
Indukcija se može izračunati na geometrijskim bazama slijedećom formulom:


where:
L = Inductance
µ = Magnetic permeability
N = Turn count
Ae = Core surface (cm2 )
Ie = Core length (cm)
Induktivnost zavojnice za zadanu količinu okreta povezana je s nH induktivnošću za jedan okret, prema sljedećoj formuli:
where:
L = Inductance
µ = Magnetic permeability
N = Turn quantity
AL = coefficient (nH/T2)

Količina induktivnosti i okreta.

Slijedeća formula može se upotrijebiti za približni izračun toka raspršivanja za zadanu induktivnost. [Nbsp] To je samo približna vrijednost. Stvarni rezultat može biti ± 50%.

where:
LLK = dissipation flux (mH)
N = turn quantity
Ae = Core surface (cm2 )
Ie = Core length(cm)

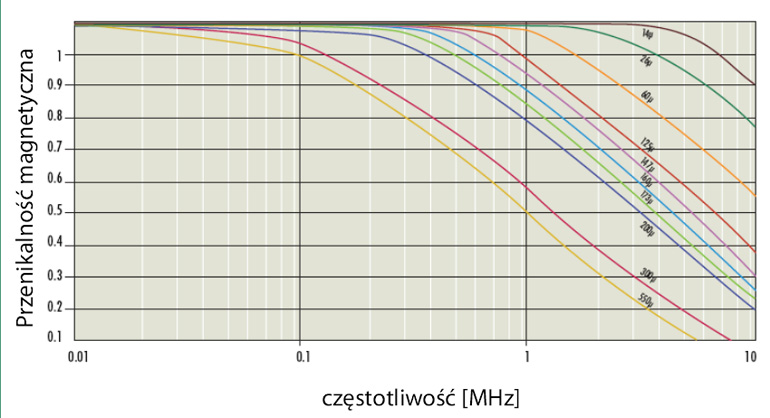

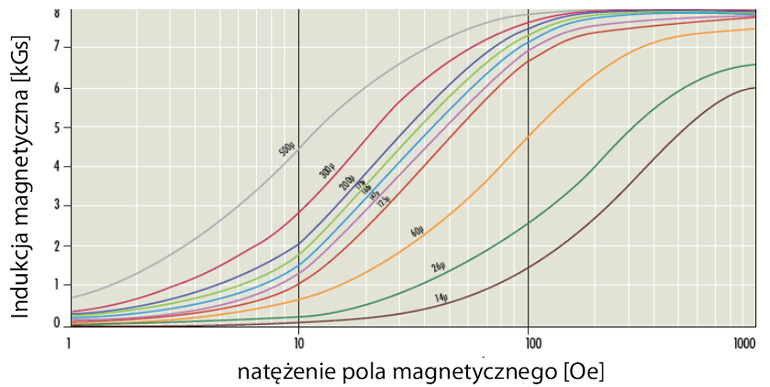

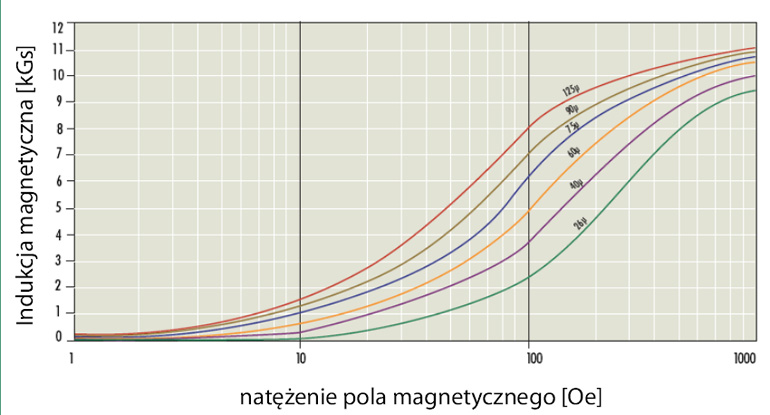

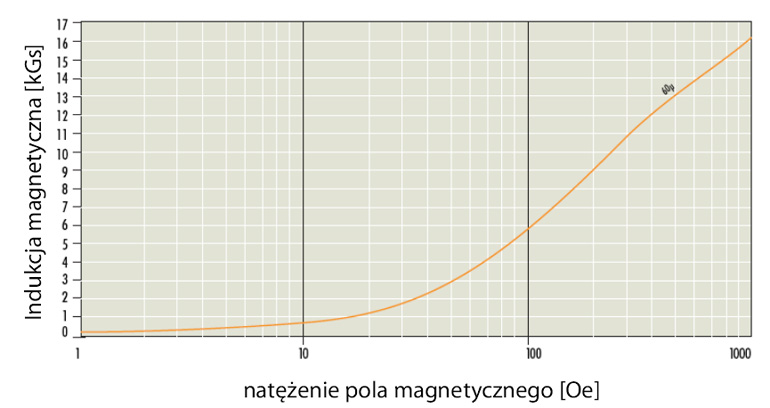

Hysteresis


MPPM material

High Flux material

Kool Mµ material

XFlux material




Dimensions
Cores Kool Mµ - E shape
Marking A [mm] B [mm] c [mm] D [min] E [min] F [min] L [nom] M [min]
00K1207E (EF 12.6) 12.70 6.40 3.56 4.42 8.89 3.56 1.78 2.64
00K1808E (EI-187) 19.30 8.10 4.78 5.54 13.90 4.78 2.39 4.65
00K2510E (E-2425) 25.40 9.53 6.53 6.22 18.80 6.22 3.17 6.25
00K3007E (DIN 30/7) 30.10 15.01 7.06 9.70 19.50 6.96 5.11 6.46
00K3515E (EI-375) 34.54 14.10 9.35 9.65 25.30 9.32 4.45 7.87
00K4017E (EE 42/11) 42.80 21.10 10.80 15.00 30.40 11.90 5.95 9.27
00K4020E (DIN42/15) 42.80 21.10 15.40 15.00 30.40 11.90 5.95 9.27
00K4022E (DIN42/20) 42.80 21.10 20.00 15.00 30.40 11.90 5.95 9.27
00K4317E (EI-21) 40.90 16.50 12.50 10.40 28.30 12.50 6.00 7.90
00K5528E (DIN55/21) 54.90 27.60 20.60 18.50 37.50 16.80 8.38 10.30
00K5530E (DIN55/25) 54.90 27.60 24.61 18.50 37.50 16.80 8.38 10.30
00K6527E (Metric E65) 65.10 32.50 27.00 22.20 44.20 19.70 10.00 12.10
00K7228E (F11) 72.39 27.94 19.05 17.78 52.63 19.05 9.52 16.89
00K8020E (Metric E80) 80.01 38.10 19.81 28.14 59.28 19.81 9.91 19.81
00K8044E 80.01 45.09 19.81 34.67 59.28 19.81 9.91 20.19
00K130LE 130.3 32.5 54 22 108.4 20 10 44.2
OOK160LE 160 38.1 39.6 28.1 138.2 19.8 9.9 59.3

Magnetic properties

Type AL nH/Zwoje2±8% l e [mm] A e [mm2] V e [mm3]
26µ 40µ 60µ 90µ
00K1207E*** - - - 57     385
00K1808E*** 26 35 48 69     914
00K2510E*** 39 52 70 100   38.5 1 870
00K3007E*** 33 46 71 92 65.6 60.1 3 940
00K3515E*** 56 75 102 146 69.4 84.0 5 830
00K4017E*** 59 108 105 151 98,4 128 12 600
00K4020E*** 80 108 150 217 98.4 183 18 000
00K4022E*** 104 140 194 281 98.4 237 23 300
00K4317E*** 88 119 163 234 77.5 152 11 800
00K5528E*** 116 157 219 NA 123 350 43 100
00K5530E*** 138 187 261 NA 123 417 51 400
00K6527E*** 162 230 300 NA 147 540 79 400
00K7228E*** 130 173 236 NA 137 368 50 300
00K8020E*** 103 145 190 NA 185 389 72 100
00K8044E*** 91 - - NA 208 389 80 910
00K130LE*** 254 -- -- NA 219 1080 237 000
00K145LE*** 190 - - NA 210 736 155 000
00K160LE*** 180       273 778 212 000
